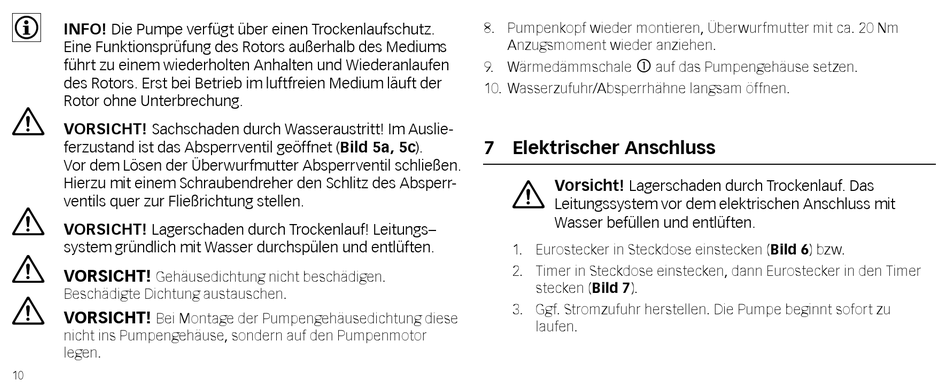

Elektrischer Anschluss - REISSER TECH Motus Z Einbau- Und Betriebsanleitung

INFO!
Die Pumpe verfügt über einen Trockenlaufschutz.
Eine Funktionsprüfung des Rotors außerhalb des Mediums
führt zu einem wiederholten Anhalten und Wiederanlaufen
des Rotors. Erst bei Betrieb im luftfreien Medium läuft der
Rotor ohne Unterbrechung.
VORSICHT!
Sachschaden durch Wasseraustritt! Im Auslie-
ferzustand ist das Absperrventil geöffnet (Bild 5a, 5c).
Vor dem Lösen der Überwurfmutter Absperrventil schließen.
Hierzu mit einem Schraubendreher den Schlitz des Absperr-
ventils quer zur Fließrichtung stellen.
VORSICHT!
Lagerschaden durch Trockenlauf! Leitungs–
system gründlich mit Wasser durchspülen und entlüften.
VORSICHT!
Gehäusedichtung nicht beschädigen.
Beschädigte Dichtung austauschen.
VORSICHT!
Bei Montage der Pumpengehäusedichtung diese
nicht ins Pumpengehäuse, sondern auf den Pumpenmotor
legen.
10
8. Pumpenkopf wieder montieren, Überwurfmutter mit ca. 20 Nm
Anzugsmoment wieder anziehen.

9. Wärmedämmschale auf das Pumpengehäuse setzen.
10. Wasserzufuhr/Absperrhähne langsam öffnen.

7 Elektrischer Anschluss

Vorsicht!
Lagerschaden durch Trockenlauf. Das
Leitungssystem vor dem elektrischen Anschluss mit
Wasser befüllen und entlüften.
1. Eurostecker in Steckdose einstecken (Bild 6) bzw.
2. Timer in Steckdose einstecken, dann Eurostecker in den Timer
stecken (Bild 7).
3. Ggf. Stromzufuhr herstellen. Die Pumpe beginnt sofort zu
laufen.
