Inhaltszusammenfassung für REISSER TECH Motus Z

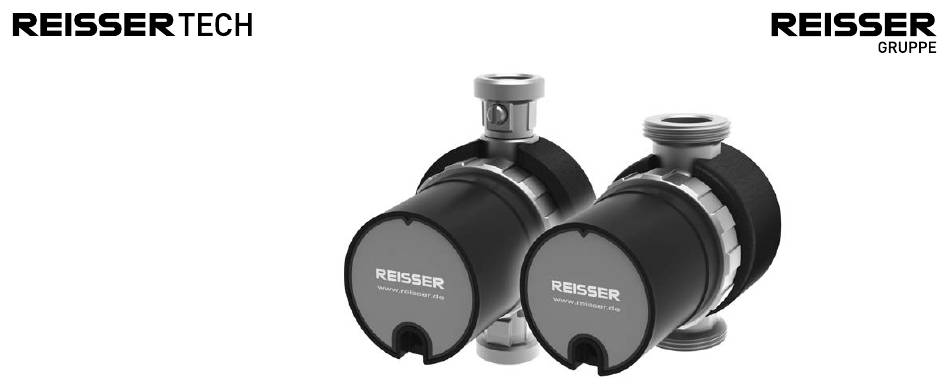

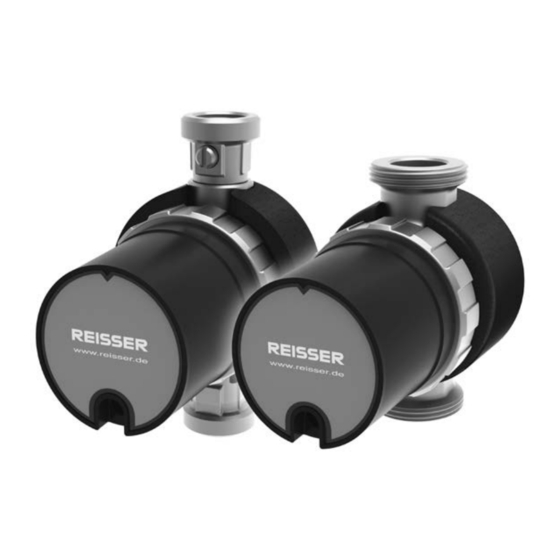

- Seite 1 Motus Z Hocheffizienz-Trinkwasser- Zirkulationspumpe Einbau- und Betriebsanleitung Motus Z (SK710) Motus Z V (SK712) Motus Z T (SK711) Motus Z VT (SK713)
- Seite 2 Bild 1a Bild 1b G 1“ “ Ø 65 Ø 65 Bild 2 G 1“ “ Motus Z (SK710) Motus Z V (SK712) Motus Z T (SK711) Motus Z VT (SK713)
- Seite 3 Bild 3 Bild 4 Bild 5a Bild 5b Bild 5c Bild 5d...
- Seite 4 Bild 6 Bild 7 Bild 8 † ‡...
- Seite 5 EG-Konformität Dieses Produkt entspricht den geltenden europäischen Richtlinien sowie den ergänzenden nationalen Anforderungen und Normen. Die Konformität wurde nachgewiesen. Die EG-Konformitätserklärung des Produktes kann unter www.reisser.de abgerufen oder direkt bei der REISSER-Zentrale · 71034 Böblingen · Hanns-Klemm-Str. 21 angefordert werden.
- Seite 6 2 Sicherheit • Vor Arbeiten an der Pumpe Betriebsanleitung vollständig durch- • Die Pumpe nur in technisch einwandfreiem Zustand sowie bestim- lesen. mungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser Anleitung betreiben. • Diese Anleitung ist Teil der Pumpe, gültig für die genannten Bau- reihen, und beschreibt den sicheren und sachgemäßen Einsatz •...
-
Seite 7: Technische Daten
3 Technische Daten 3.1 Typenschlüssel 3.2 Daten Max. Förderhöhe 1,1 mWS (Bild 2) Baureihe Motus Max. Fördermenge 650 l/h (Bild 2) (Hocheffizienz-Trinkwasser-Zirkulationspumpe mit EC-Kugelmotor) Elektrischer Anschluss 1~115-230 V / 50-60 Hz (Timer 1~230 V / 50 Hz) Typenbezeichnung Leistungsaufnahme 7 W (Timer 0,8 W) Motus Z Pumpengehäuse 1/2“... - Seite 8 4 Anschlüsse, Einbaumaße 5 Lieferumfang • Motus Z, Motus Z T (Bild 1a) • Pumpe mit 1,5 m Anschlusskabel mit Eurostecker Schraubanschluss: 25 (1“) • Wärmedämmschale Einbaulänge: 139 mm • Rückschlagventil und Absperrventil • Motus Z V, Motus Z VT (Bild 1b) (Typen Motus Z, Motus Z T) Schraubanschluss: 32 (1 ¼“) Einbaulänge: 110 mm...
-
Seite 9: Installation
6 Installation INFO! GEFAHR! Tod durch Stromschlag! Bei den Pumpentypen Motus Z, Motus Z T sind Absperrventil und Rückschlagventil (Öffnungsdruck max. Vor Beginn der Arbeiten Spannungsfreiheit sicherstellen. 0,16 kPa) in das Pumpengehäuse mit 1/2“-Gewindeanschluss 1. Für den Einbau einen witterungsgeschützten, frost- und eingeschraubt (Bild 1a). -
Seite 10: Elektrischer Anschluss
INFO! Die Pumpe verfügt über einen Trockenlaufschutz. 8. Pumpenkopf wieder montieren, Überwurfmutter mit ca. 20 Nm Anzugsmoment wieder anziehen. Eine Funktionsprüfung des Rotors außerhalb des Mediums führt zu einem wiederholten Anhalten und Wiederanlaufen 9. Wärmedämmschale auf das Pumpengehäuse setzen. des Rotors. -
Seite 11: Timer Einstellen
8 Entlüften 10 Wartung 1. Luftfreie Zirkulation sicherstellen (siehe Kap. 6, Seite 10). GEFAHR! Tod durch Stromschlag. 2. Bis Pumpe rauschfrei läuft, zur Unterstützung der Entlüftung Pumpe mehrmals ein- und ausschalten und Warmwasserzapf- Vor Beginn der Arbeiten Spannungsfreiheit sicherstellen. stelle mehrmals öffnen. WARNUNG! Verbrühungsgefahr! Vor Wartungsarbeiten die Pumpe abkühlen lassen. - Seite 12 Störung Ursache Abhilfe Pumpe läuft nicht. • Stromzufuhr ist unterbrochen. • Korrekte Stromzufuhr wiederherstellen. • Bei Pumpen mit Timer: Uhrzeit des Timers stimmt • Timer auf aktuelle Uhrzeit stellen. nicht mit aktueller Uhrzeit überein. • Bei Pumpen mit Timer: Segmente falsch eingestellt. •...
- Seite 13 12 Entsorgung Entsorgung von elektrischen und elektronischen Geräten Das Symbol auf dem Produkt oder der Verpackung bedeutet, dass das Produkt einer getrennten Erfassung für elektrische und elektronische Geräte zugeführt werden muss und nicht über den normalen Haushalts abfall entsorgt werden darf.
