Attention:
Do not remove the bindings holding the two extension arms until fully assembled. These are
spring-loaded and can cause serious injury if allowed to spring free.
Attention:
Read this instruction manual carefully and completely before mounting and
usage. Keep this manual for future reference.
Dear Customer:
Congratulations and thank you for buying an awning from us. To enjoy this product for a long time
and for your own and the safety of other people please obey the mounting instructions.
Before you start mounting and using the awning, please get familiar with this product. Make sure all parts listed up
in below packing lists are delivered and intact. If you find that there are parts missing or damaged please do not
install the awning but contact after service . Do not start the mounting if parts are missing.

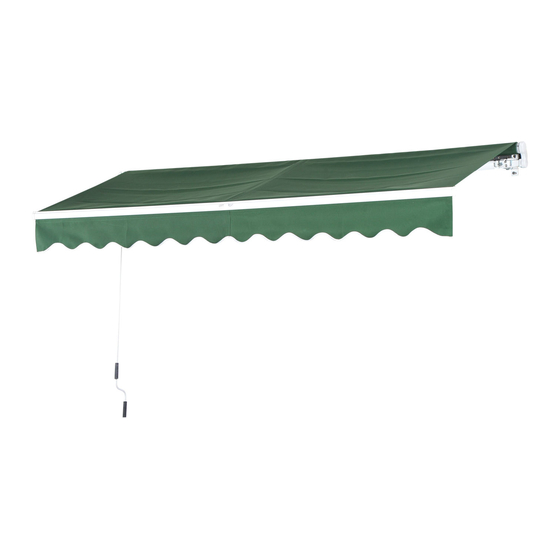

Instructions for Installation
And Operation
1
Inhaltsverzeichnis
Verwandte Anleitungen für Outsunny 840-149GN
Inhaltszusammenfassung für Outsunny 840-149GN
-
Seite 15: Anweisungen Fü R Installation Und Betrieb
Anweisungen fü r Installation und Betrieb ACHTUNG: Entfernen Sie nicht die Spanngurte an den Gelenkarmen bevor Markise vollstä ndig zusammengesetzt ist. Die Arme stehen unter Spannung durch Federn und kö nnen ernsthafte Verletzungen verursachen sollten sie sich lö sen bevor die Markise vollstä ndig zusammengebaut und montiert wurde. - Seite 16 Liste der Einzelteile Artikelnummer Name Bild Anzahl Rolle (links) Links Rolle (rechts) Drehstab mit Links Gelenkarm (links) Drehstab mit Gelenkarm (rechts) Frontteil Links Frontteil Stofffü hrungsseil Handkurbel Getriebe mit Rolle links Rollenschutz (rechts) Vorderseite Haken Markisenstoff 2.95x2m,2.95x2.5m) Wandhalterung 3(3.95x2.5m) Spreizbolzen (2.95x2m,2.95x2.5m) (3.95x2.5m)
- Seite 17 Sechskantschraube 2.95x2m,2.95x2.5m) 3(3.95x2.5m) Selbstsichernde Mutter Rollenverbindungs stü ck Abdeckung fü r Vorderseite Inbusschlü ssel Holzschraube (2.95x2m,2.95x2.5m) (3.95x2.5m) *Falls Sie das Produkt an einer Holzwand montieren nutzen Sie statt der Spreizbolzen (14) bitte die Holzschrauben (20).
-
Seite 18: Beschreibung Der Markise
BESCHREIBUNG DER MARKISE... -
Seite 19: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Warnung: Fü r die Sicherheit von Ihnen und anderen Personen ist es wichtig, dass Sie die Anweisungen befolgen und die Warnungen berü cksichtigen. SYMBOLERKLÄRUNG Dieses Warndreieck weist auf Risiken bei dem Aufbau oder der Verwendung der Markise hin, die zu ernsthaften Verletzungen oder sogar dem Tod fü... - Seite 20 Die Markise sollte bei einem Neigungswinkel unter 14 Grad nicht im Regen aufgespannt sein. Das Kletter an oder auf die Markise ist strengstens Verboten! Es darf nichts an die Markise gehä ngt werden. Die Schutzfolie ist zum Schutz der Farbe gebraucht worden und muss im Nachhinein entfernt werden. Im ausgefahrenen Zustand haben verschiedene Krä...
- Seite 21 Schritt 2: Anbringen der Drehstä be Verbinden Sie die Frontteile, (Achten Sie auf die Ausrichtung der Teile zueinander, beide Gelenkarme mü ssen in die gleiche Richtung zeigen) mit den Drehstä ben mit den Gelenkarmen und im Anschluss beide Teile miteinander. Links Links Links...
- Seite 22 Schritt 5: Verbindung Forteile mit Drehstä ben Legen Sie das Frontteil an die Gelenkarme und die Haken durch das Loch in den kleinen Gelenkarmen. Siehe Abbildung Links Stecken Sie die rechte Rolle direkt in die Linke. Siehe Abbildung: (Bitte achten Sie auf die Einhaltung der Abstä...
- Seite 23 Schritt 7: Anbringen der selbstsichernden Muttern Schrauben Sie die Muttern auf der Unterseite auf die Haken der Frontteile. Schrauben Sie bis sie einen Ruck spü ren und die Muttern fest sitzen. Siehe Abbildung: Schritt 8: Anbringen des Rollenschutz und des Getriebes links Hä...
- Seite 24 Schritt 10: Aufrollen des Stoffs auf die Rolle Rollen Sie den Stoff auf die Rolle; Achten Sie dabei darauf mit der in der Abbildung angezeigte Richtung und Seite zu beginnen. Die Stoffseite B des Stoffes muss die Unterseite bilden. Achten Sie auß erdem darauf, auf beiden Seiten den gleichen Abstand zu den Enden der Markise einzuhalten.
- Seite 25 Schritt 12: Anbringen rechter Rollenschutz Bringen Sie die Vierkantachse im rechten Rollenschutzteil an, stecken Sie die den Schaft der Rolle in die Öffnung und drü cken Sie das Schutzteil in den Dreharm. Schrauben Sie die Teile mit einer Sechskantschraube und dem Inbusschlü ssel fest. Siehe Abbildung: Schritt 13: Anbringen der letzten Teile Ziehen sie den Querbehang durch die Einkerbung auf der Vorderseite, achten Sie dabei auf die Richtung und stellen Sie sicher, dass die beiden Enden mit dem Stoff der Markise abschließ...
-
Seite 26: Installation
INSTALLATION: Schritt 1: Anzeichnen von Linien an der Wand Wä hlen Sie die gewü nschte Position und zeichnen Sie die Positionen der Bohrlö cher mit einem Bleistift wie auf der Abbildung an. Achten Sie darauf, dass sich die Lö cher horizontal bzw. vertikal auf einer Linie befinden. - Seite 27 Schritt 2: Anbringen der Wandhalterung Bohren Sie die Lö cher an den zuvor markierten Stellen mit einem 14mm Wandbohrer. Achten Sie darauf, dass die Lö cher nicht tiefer als 9 cm sein dü rfen. Stecken Sie die Spreizbolzen durch die Wandhalterung (Die eingekerbte Seite nach oben), drü cken sie die Wandhalterung in die Lö...
- Seite 28 Schritt 5: Justieren der Vorderseite Öffnen Sie die Markise komplett und passen Sie die Hö he der Vorderseite/Frontteile nach Ihren Wü nschen an. Achten Sie darauf, die Mindesthö he von 2,50 m vom Boden bis zu den Frontteilen einzuhalten. Siehe Abbildung: Hö...
-
Seite 29: Instandhaltung Und Pflege
Schritt 6: Richtige Anwendung Nach dem Beendigen der Montage und Justierung kann die Markise normal genutzt werden. Bitte benutzen Sie die Markise nur wie vorgesehen. Siehe Abbildung: INSTANDHALTUNG UND PFLEGE Regelmä ß ige Pflege und Kontrolle der Markise gewä hrleistet nicht nur ihre Langlebigkeit sondern ist auch Ihrer eigene und die Sicherheit anderer Menschen.
