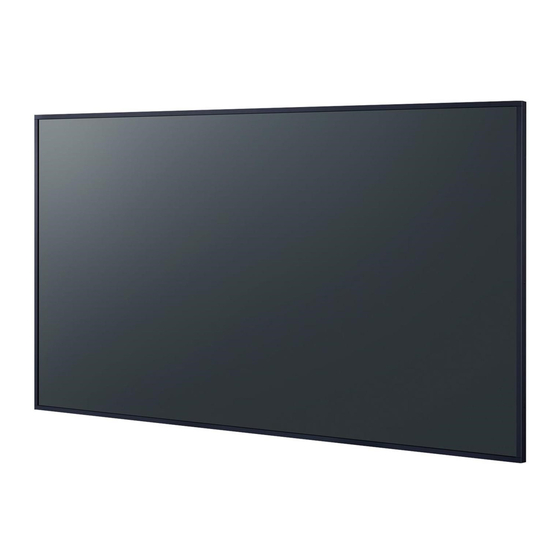

Panasonic TH-75EF1 Bedienungsanleitung, Basisanleitung
Vorschau ausblenden
Andere Handbücher für TH-75EF1:
- Bedienungsanleitung, funktionsanleitung (99 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Deutsch
Beachten Sie für detailliertere Anleitungen die
Betriebsanleitung auf der CD-ROM.
Bitte lesen Sie diese Anleitung vor dem Betrieb des LCD-Displays und
•
heben Sie sie für zukünftige Referenz gut auf.
Die Illustrationen und Bildschirme in dieser Betriebsanleitung dienen
•
Illustrationszwecken und können sich vom tatsächlichen Aussehen des
Produkts unterscheiden.
Veranschaulichende Illustrationen in dieser Betriebsanleitung wurden in
•
erster Linie auf Grundlage des 84-Zoll-Modells erstellt.
EU
EU
FULL HD LCD-Display Für geschäftlichen Gebrauch
Bedienungsanleitung
TH-84EF1W
Modell-Nr.
TH-75EF1W
Inhalte
Wichtige Sicherheitshinweise ···················· 2
Sicherheitshinweise ································ 3
Sicherheitshinweise für den Gebrauch ········ 6
Zubehör ················································ 8
Sicherheitshinweise für den Transport ········· 9
Ringschraube ······································ 10
Anschlüsse ···········································11
Anordnung der Bedienelemente··············· 14
Grundlegende Bedienschritte ·················· 16
Technische Daten ································· 18
Software-Lizenz ··································· 20
Basisanleitung
84-Zoll-Modell
75-Zoll-Modell
DPQX1091ZD/X1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic TH-75EF1
Inhaltszusammenfassung für Panasonic TH-75EF1
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Basisanleitung FULL HD LCD-Display Für geschäftlichen Gebrauch TH-84EF1W Deutsch 84-Zoll-Modell Modell-Nr. TH-75EF1W 75-Zoll-Modell Inhalte Wichtige Sicherheitshinweise ···················· 2 Sicherheitshinweise ································ 3 Sicherheitshinweise für den Gebrauch ········ 6 Zubehör ················································ 8 Sicherheitshinweise für den Transport ········· 9 Ringschraube ······································ 10 Anschlüsse ···········································11 Anordnung der Bedienelemente···············... -
Seite 2: Wichtige Sicherheitshinweise
Wichtige Hinweis: Einbrennen des Bildes könnte die Folge sein. Sicherheitshinweise Wird auf dem LCD Display über eine längere Zeit ein unbewegtes Bild angezeigt, könnte dieses Bild auf dem Bildschirm verharren. Es wird aber verschwinden, wenn für eine Weile bewegte Bilder angezeigt werden. -
Seite 3: Sicherheitshinweise
Wand kann es zu einem Stromschlag kommen. Falls ein Fremdkörper ins Innere des Displays Stellen Sie das Display nicht an einem Ort auf, gelangt, konsultieren Sie Ihren Panasonic- an dem es durch Salz oder korrosives Gas Fachhändler. beeinträchtigt werden könnte. - Seite 4 Bildrauschen kann auftreten, wenn Sie die Kabel Wenden Sie sich für alle Kontrollen, Einstellungen und anschließen / trennen, die an die Eingänge Reparaturen an lhren örtlichen Panasonic-Händler. angeschlossen sind, die Sie gerade nicht nutzen Sichern Sie sich einen einfachen Zutritt zum Stecker oder wenn Sie die Videogeräte anschalten /...
- Seite 5 Das Netzkabel regelmäßig reinigen, sodass sich kein VORSICHT Staub darauf ansammeln kann. Falls sich auf dem Netzkabelstecker Staub • Falls Probleme oder ein Defekt auftreten, stellen Sie ansammelt, kann die Isolation durch Feuchtigkeit sofort die Benutzung des Geräts ein. beschädigt werden, was zu einem Brandausbruch ■...
-
Seite 6: Sicherheitshinweise Für Den Gebrauch
(3,94”) Ändern Sie Ihr Passwort regelmäßig. • Platz. Die Panasonic Corporation oder assoziierte Firmen • Lassen Sie auf der Rückseite mind. 5 cm (1,97”) fragen Sie nie direkt nach Ihrem Passwort. Geben Sie Platz. -
Seite 7: Entsorgung
Verwenden Sie zum Reinigen des Gehäuses ein Hinweise zur Verwendung von weiches trockenes Tuch. kabelgebundenem LAN Bei starker Verschmutzung müssen Sie das • Gehäuse mit einem weichen Tuch, das mit einer Wenn Sie das Display an einem für elektrostatische stark verdünnten, neutralen Reinigungsmittellösung Aufladung anfälligen Ort aufstellen, ergreifen Sie angefeuchtet ist, reinigen. -
Seite 8: Zubehör
Zubehör ● Die Artikelnummern des Zubehörs können sich ohne Mitteilung ändern. (Die tatsächliche Artikelnummer kann von den oben genannten abweichen.) ● Falls Sie Zubehörteile verloren haben, erwerben Sie Mitgeliefertes Zubehör diese bitte bei Ihrem Händler. (Verfügbar über den Kundendienst) Kontrollieren Sie das mitgelieferte Zubehör auf ●... -
Seite 9: Batterien Der Fernbedienung
Sicherheitshinweise Batterien der Fernbedienung 1. Den Haken ziehen und festhalten, dann den für den Transport Batteriefachdeckel öffnen. Das Display verfügt über Tragegriffe. Halten Sie das Display beim Transport an den Tragegriffen. Tragegriff 2. Die Batterien einlegen - dabei auf korrekte Polarität achten (+ und -). -
Seite 10: Ringschraube
Ringschraube Das Display verfügt über Löcher zum Anbringen von Ringschrauben (M10). Verwenden Sie diese bei der Montage, um das Display aufzuhängen. Verwenden Sie die Ringschraube ausschließlich zum kurzen Aufhängen oder Bewegen des Displays. Ringschrauben (handelsüblich)- Befestigungspositionen Hinweis ● Aufhängen und Einbau des Displays sollten von einem Fachmann durchgeführt werden. -
Seite 11: Anschlüsse
Anschlüsse Kabelbefestigung Hinweis ● Diesem Gerät liegen 3 Spanner bei. Fixieren Sie die Netzkabelanschluss und Befestigung Kabel wie unten gezeigt mithilfe der Löcher für die Spanner an 3 Stellen. Rückseite des Geräts Wenn Sie weitere Schellen brauchen, kaufen Sie diese bei Ihrem Fachhändler. (Beim Kundendienst erhältlich) 84-Zoll-Modell Befestigung des Netzkabels... -
Seite 12: Anschluss Für Videogerät
Anschluss für Videogerät AV IN (VIDEO): Kompositvideo- / LAN: LAN-Anschluss Audioeingangsanschluss Steuerung des Displays durch Zum Anschließen an ein Anschluss an ein Netzwerk. Videogerät mit Composite- USB: USB-Anschluss Signalausgang. Schließen Sie das USB- PC IN: PC-Eingang Speichermedium an, um [USB- Anschließen an den Video- Medienplayer] zu verwenden. -
Seite 13: Vor Dem Anschließen
Vor dem Anschließen ● Lesen Sie vor dem Anschließen der Kabel erst aufmerksam die Betriebsanleitung des externen Gerätes, das Sie anschließen wollen. ● Schalten Sie erst alle Geräte aus, bevor Sie die Kabel anschließen. ● Achten Sie auf folgende Punkte, bevor Sie Kabel anschließen. -
Seite 14: Anordnung Der Bedienelemente
Anordnung der Hinweis Bedienelemente ● Selbst wenn das Display ausgeschaltet und auch die Power-Anzeige erloschen ist, befinden sich einige Stromkreise noch immer im eingeschalteten Zustand. ● Wenn die Power-Anzeige orange leuchtet, ist der Hauptgerät Stromverbrauch im Standbymodus in der Regel höher, als wenn die Power-Anzeige rot leuchtet. -
Seite 15: Fernbedienung
15 RETURN Fernbedienung ● Wird verwendet, um zum vorherigen Menü zurückzukehren. 16 FUNCTION ● Zeigt [Funktionstasten Führung] an. 17 OFF TIMER ● Wechselt nach einer bestimmten Zeit in den Standby-Modus. 18 Ziffernknöpfe (1 - 6) ● Zur Verwendung als Shortcut-Tasten für oft durchgeführte Operationen. -
Seite 16: Grundlegende Bedienschritte
Grundlegende ● Wenn Sie die Fernbedienung direkt auf den Sensor der Fernbedienung des Hauptgerätes halten, sollte die Entfernung der Vorderseite des Sensors der Bedienschritte Fernbedienung ca. 7 m oder weniger betragen. Je nach Winkel ist die Entfernung für den Betrieb möglicherweise kürzer. - Seite 17 ■ ■ Bei erstmaligem Einschalten des Geräts EINSCHALT-Meldung Der folgende Bildschirm wird angezeigt. Der folgende Warnhinweis könnte beim Einschalten angezeigt werden: Wählen Sie die Sprache mit drücken Sie <ENTER>. Vorkehrungen für Ausschalten bei Nichtbetätigung Die Funktion „Ausschalten bei OSD language Nichtbetätigung“...
-
Seite 18: Technische Daten
Technische Daten Betriebsbedingungen Temperatur 0 °C ‒ 40 °C (32 °F ‒ 104 °F)* Feuchtigkeit Modell-Nr. 20 % ‒ 80 % (nicht kondensierend) : TH-84EF1W 84-Zoll-Modell : TH-75EF1W Bedingungen bei Lagerung 75-Zoll-Modell Temperatur -20 °C ‒ 60 °C (-4 °F ‒ 140 °F) Nennaufnahme Luftfeuchtigkeit 84-Zoll-Modell 20 % ‒ 80 % (nicht kondensierend) 535 W Betriebszeit 75-Zoll-Modell 285 W 16 Stunden/Tag Anschlussbuchsen Ausgeschalteter Zustand HDMI 1 0,3 W HDMI 2 Betriebsbereitschaft Typ-A-Anschluss* ×... -
Seite 19: Audioausgang
AUDIO OUT Hinweis Stereo-Minibuchse (M3) × 1, 0,5 Vrms ● Änderungen vorbehalten. Für die Abmessungen und das Masse sind nur Richtwerte angegeben. Ausgang: Variabel (-∞ ‒ 0 dB) (1 kHz 0 dB Eingang, 10 kΩ Belastung) SERIAL IN Anschluss für externe Steuerung D-Sub 9 Pin × 1: RS-232C kompatibel RJ45 × 1: Für RJ45-Netzwerkverbindungen, kompatibel mit PJLink Kommunikationsmethode:... -
Seite 20: Software-Lizenz
[Software licenses] auswählen, der angegebenen Vorgehensweise im [Einstellungen] Menü dieses Produkts folgend. Mindestens drei (3) Jahre ab Lieferdatum dieses Produktes stellt Panasonic jeglichen Dritten, die uns über die nachstehend angegebenen Kontaktdaten kontaktieren, gegen eine Gebühr, die unsere Kosten zur physischen Verbreitung des Quelltextes nicht übersteigt, eine vollständige maschinenlesbare Kopie des entsprechenden... -
Seite 21: Modell- Und Seriennummer
Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennumer Panasonic Testing Centre Panasonic Service Europe, eine Abteilung von Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Bundesrepublik Deutschland Deutsch Web Site: http://panasonic.com TP0816TS3010 -PB Gedruckt in China ©...
