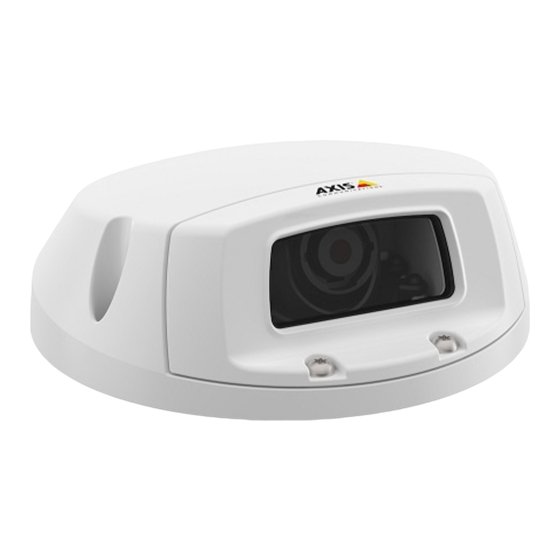

Axis P3905-RE Installationsanleitung
Vorschau ausblenden
Andere Handbücher für P3905-RE:
- Installationsanleitung (95 Seiten) ,
- Installationsanleitung (95 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Axis P3905-RE
Inhaltszusammenfassung für Axis P3905-RE
-
Seite 37: Gefährdungsstufen
AXIS P3905–RE Network Camera Sicherheitsinformationen Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, welche zum Tod oder zu schweren Verletzungen führt. WARNUNG Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Tod oder schweren Verletzungen führen kann. VORSICHT Weist auf eine gefährliche Situation hin, welche, falls nicht... - Seite 38 • Für den Einsatz von Axis-Produkten im Außenbereich oder ähnlichen Umgebungen müssen diese in für den Außenbereich zugelassenen Gehäusen installiert werden. • Lagern Sie das Axis Produkt in einer trockenen und belüfteten Umgebung. • Achten Sie darauf, dass das Axis Produkt weder Stößen noch starkem Druck ausgesetzt ist.
- Seite 39 AXIS P3905–RE Network Camera Transport HINWEIS HINWEIS HINWEIS • Bei Bedarf transportieren Sie das Axis Produkt in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden.
-
Seite 41: Installationsschritte
AXIS P3905–RE Network Camera Installationsanleitung In diesem Installationshandbuch wird die Installation der AXIS P3905–RE-Netzwerk-Kamera in Ihrem Netzwerk beschrieben. Weitere Informationen zur Nutzung dieses Produktes finden Sie im Benutzerhandbuch unter www.axis.com. Installationsschritte Stellen Sie sicher, dass die Packungsinhalte, Werkzeuge und andere notwendige Materialien für die Installation in Ordnung sind. -
Seite 42: Übersicht Über Die Hardware
AXIS P3905–RE Network Camera Unter www.axis.com finden Sie Informationen über verfügbares Zubehör. Übersicht über die Hardware Die technischen Daten für Hardwarekomponenten finden Sie unter . Optische Baugruppe Bestellnummer (P/N) und Seriennummer (S/N) LED-Anzeigen... - Seite 43 AXIS P3905–RE Network Camera Einschub für SD-Karte (MicroSD) Steuertaste Netzwerkanschluss M12/RJ45 Obere Abdeckung LEDs Beachten • Die Status-LED kann so eingestellt werden, dass sie während des Normalbetriebs nicht leuchtet. Diese Konfiguration können Sie unter Setup > System Options > Ports & Devices > LED (Setup >...
- Seite 44 Blinkt grün/gelb bei der Firmware-Aktualisierung. Anschlüsse und Tasten Für die technischen Daten und Betriebsbedingungen siehe Seite 46. Netzwerkanschluss Das Axis Produkt ist in zwei Ausführungen mit unterschiedlichen Netzwerkanschlüssen erhältlich: RJ45-Ethernetanschluss mit Power over Ethernet (PoE). D-codierter M12-Anschluss mit Power over Ethernet (PoE). HINWEIS...
- Seite 45 Sie die SD-Karte vor dem Entfernen über die Webseiten des Axis Produkts. Dieses Produkt unterstützt microSD-/microSDHC-/microSDXC-Karten (separat erhältlich). Empfehlungen zu SD-Karten finden Sie unter www.axis.com. Steuertaste Die Lage der Steuertaste wird hier beschrieben: Übersicht über die Hardware auf Seite 42.
-
Seite 46: Technische Daten
AXIS P3905–RE Network Camera Technische Daten Betriebsbedingungen Produkt Temperatur Luftfeuchtigkeit AXIS P3905–RE -30 °C bis 55 °C 10 % bis 100 % relative Luftfeuchtigkeit (kondensierend) Stromverbrauch Produkt AXIS P3905–RE Power over Ethernet IEEE 802.3af/802.3at Typ 1 Klasse 2, max. 4,1 W Anschlüsse... -
Seite 47: Installieren Der Hardware
AXIS P3905–RE Network Camera M12-Anschluss Daten Stromversorgung DC+/DC- DC-/DC+ DC+/DC- DC-/DC+ Installieren der Hardware Wichtig Die AXIS P3905–RE muss auf einer flachen Oberfläche montiert werden. Beachten Einstellbarer Kamerawinkel der P3905–RE: • Schwenken ±20° • Neigen 0 bis 15° • Drehung ±175°... - Seite 48 AXIS P3905–RE Network Camera Bohren Sie mithilfe der im Lieferumfang enthaltenen Bohrschablone vier Löcher für die Schrauben der unteren Abdeckung und ein Loch für das Netzwerkkabel. Beachten Achten Sie beim Verwenden der Bohrschablone darauf, dass sie dem gewünschten Winkel der Kamerainstallation entspricht.
- Seite 49 AXIS P3905–RE Network Camera HINWEIS HINWEIS HINWEIS Achten Sie bei der Montage der AXIS P3905-RE darauf, die für die jeweilige Oberfläche passenden Schrauben zu verwenden. Sie können eine optionale SD-Speicherkarte einsetzen. Siehe Bild 4.
- Seite 50 AXIS P3905–RE Network Camera Passen Sie ggf. Fokus und Kameraeinstellungen an. Beachten Weitere Informationen zu den Kameraeinstellungen finden Sie im entsprechenden Benutzerhandbuch. Das Benutzerhandbuch steht unter www.axis.com zur Verfügung. Entfernen Sie die Schutzfolie vom Glas (Innenseite der oberen Abdeckung).
-
Seite 51: Zugriff Auf Das Produkt
10. Entfernen Sie die Schutzfolie vom Glas (Außenseite der oberen Abdeckung). Zugriff auf das Produkt Für die Suche nach Axis Produkten im Netzwerk und zur Zuweisung einer IP-Adresse unter Windows® werden AXIS IP Utility und AXIS Camera Management empfohlen. Beide Anwendungen sind kostenlos und können von www.axis.com/support heruntergeladen werden. -
Seite 52: Weitere Informationen
Die Parameter können auch über die Weboberfläche auf die Werkseinstellungen zurückgesetzt werden. Rufen Sie Setup > System Options > Maintenance (Setup > Systemoptionen > Wartung) auf und klicken Sie auf Default (Standard). Weitere Informationen • Unter www.axis.com finden Sie die aktuelle Version dieses Dokuments. -
Seite 53: Gewährleistungsinformationen
Das Benutzerhandbuch steht unter www.axis.com zur Verfügung. • Unter www.axis.com/support finden Sie Firmware- Aktualisierungen für Ihre Produkte. • Nützliche Onlineschulungen und Webinare finden Sie unter www.axis.com/academy. Gewährleistungsinformationen Informationen zur Gewährleistung der Axis Produkte und andere, hierzu relevante Informationen finden Sie unter www.axis.com/warranty/...
