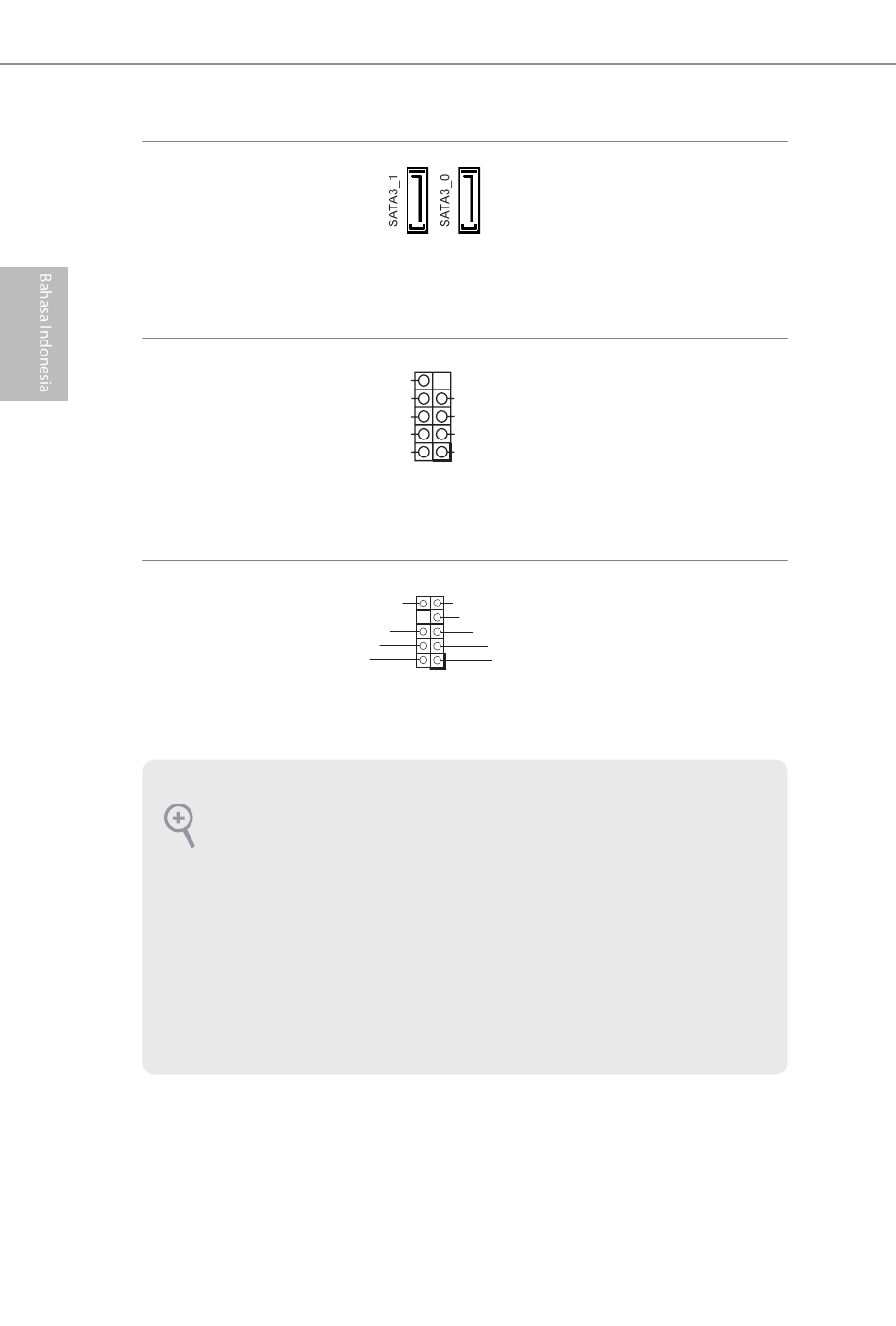

Konektor Serial ATA3
(SATA3_0:
lihat hal. 1, No. 9)
(SATA3_1:
lihat hal. 1, No. 10)
Header USB 2.0
(USB10_11 9-pin)
(lihat hal. 1, No. 8)
Header Audio Panel
Depan
(HD_AUDIO1 9-pin)
(lihat hal. 1, No. 16)
1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis
harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan
pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC'97, pasang ke header audio panel depan
dengan melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Panel kontrol
Realtek, lalu sesuaikan "Volume Perekaman".
142
DUMMY
GND GND
P+6
P+7
P-7 P-6
USB_PWR USB_PWR
1
OUT_RET OUT2_L
J_SENSE
MIC_RED
OUT2_R
PRESENCE#
MIC2_R
GND
MIC2_L
1
Dua konektor SATA3 ini
mendukung kabel data
SATA untuk perangkat
penyimpanan internal
dengan kecepatan transfer
data hingga 6,0 Gb/s.
Selain dua port USB
2.0 pada panel I/O,
terdapat satu header pada
motherboard ini. Masing-
masing header USB 2.0
dapat mendukung dua
port.
Header ini untuk
menyambungkan
perangkat audio ke panel
audio depan.
