Sherwood RX-4109 Bedienungsanleitung
Am/fm stereo receiver
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sherwood RX-4109
Inhaltszusammenfassung für Sherwood RX-4109

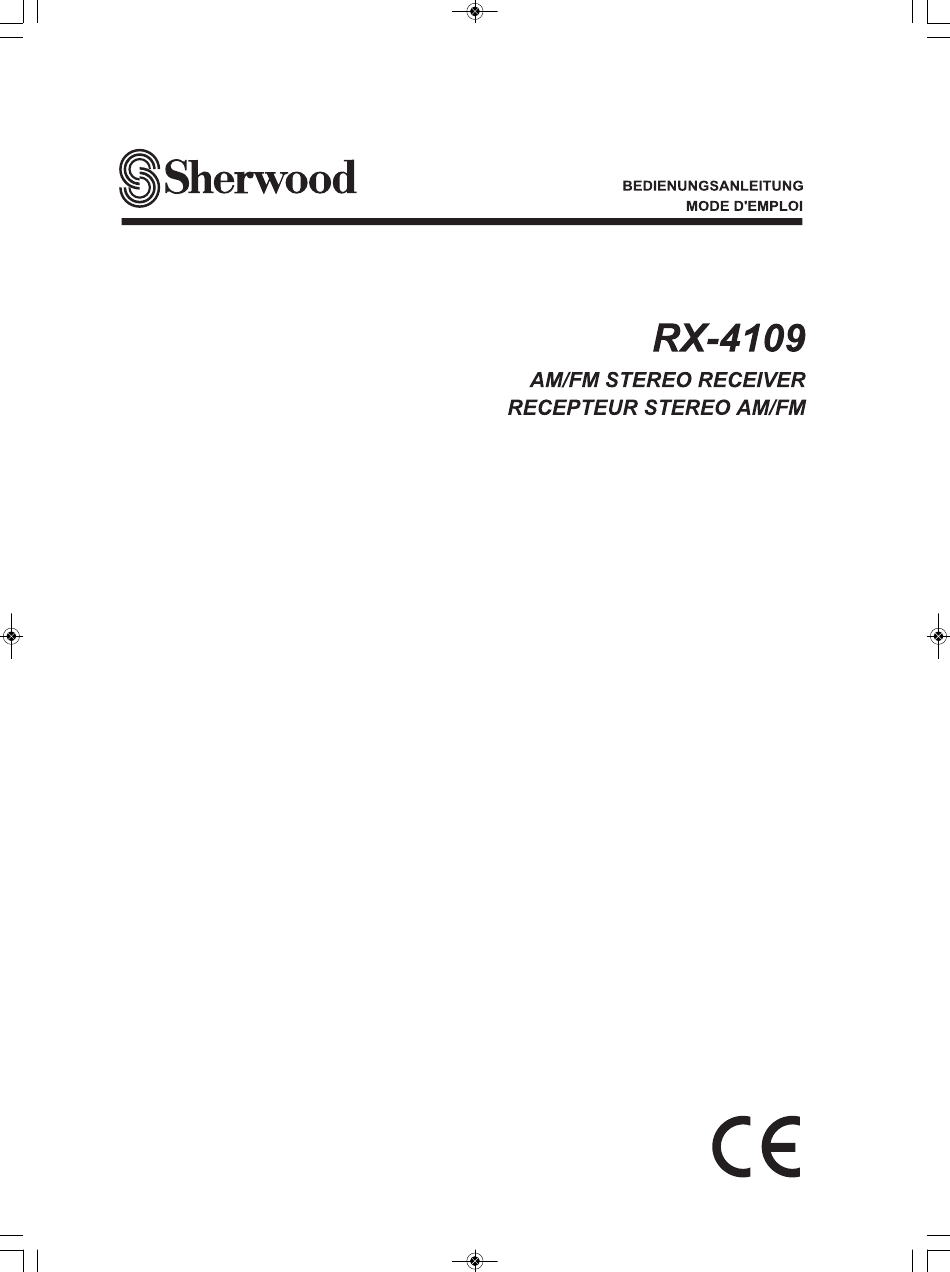

- Seite 1 RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 1...
-
Seite 2: Einleitung
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 2 Einleitung BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS Dieses Symbol weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann. VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG GERÄTEGEHÄUSE Dieses Symbol weist auf wichtige NICHT ÖFFNEN. -
Seite 3: Inhaltsverzeichnis
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 3 INHALT Einleitung • BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS ..............2 Systemanschlüsse ................................4 Fernbedienung ..................................7 • REICHWEITE DER FERNBEDIENUNG ..........................9 • BATTERIEN EINSETZEN ..............................9 Bedienungshinweise • WIEDERGABE EINER PROGRAMMQUELLE ........................10 •... -
Seite 4: Systemanschlüsse
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 4 Systemanschlüsse • Das Netzkabel des Receivers darf erst mit einer Steckdose verbunden werden, nachdem alle Anschlussarbeiten beendet sind. • Die Tonleitungen sind so anzuschließen, dass die weiße Farbkennzeichnung stets mit dem linken Kanal und die rote Kennzeichnung mit dem rechten Kanal korrespondiert. -
Seite 5: Anschluss Audiokomponenten
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 5 ANCHLUSS PHONO ■ Hinweis: • Tonabnehmer Tpe: Nur MM Typ ANSCHLUSS AUDIOKOMPONENTEN • An die Buchsen AUX kann auch ein MD-Recorder oder ein Cassetten-Recorder angeschlossen werden. ANSCHLUSS DIGI-LINK • Verbinden Sie diese Buchse mit der DIGI LINK II oder III-Buchse des anzuschließenden Sherwood-... -
Seite 6: Anschluss Lautsprecher
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 6 ANSCHLUSS LAUTSPRECHER • An die Anschlüsse SPEAKER A sollte nur ein Lautsprecherpaar angeschlossen werden. Möchten Sie ein weiteres Lautsprecherpaar zusätzlich anschließen, benutzen Sie hierfür bitte die Anschlüsse SPEAKER B. • Vermeiden Sie Kurzschlüsse der + und - Leitungen zu den Lautsprechern. -
Seite 7: Fernbedienung
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 7 Fernbedienung ■ GERÄTEFRONT ■ ■ DISPLAY FERNBEDIENUNG... - Seite 8 RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 8 1. Netzschalter (POWER) 13. Wahltaste für Abstimmung / Stationsspeicher (TUNING Durch Drücken wird das Gerät auf “Betriebsbereitschaft” / PRESET) geschaltet (Standby). Die Standby-Anzeige (3) leuchtet. Hier wählen Sie zwischen den beiden Möglichkeiten, Erneutes Drücken schaltet das Gerät vollständig aus Sender und Frequenzen frei einzustellen (TUNING) oder (Netztrennung).
-
Seite 9: Reichweite Der Fernbedienung
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 9 REICHWEITE DER FERNBEDIENUNG • Die Fernbedienung hat eine Reichweite von etwa 7 Metern bei einem Winkel von jeweils 30 Grad. Richten Sie die Fernbedienung auf den Sensor im Receiver aus. BATTERIEN EINSETZEN Öffnen Sie das Batteriefach. -
Seite 10: Bedienungshinweise
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 10 Bedienungshinweise WIEDERGABE EINER PROGRAMMQUELLE Erste Schritte • Durch Drücken der Netztaste POWER am Gerät wird das Gerät mit dem Stromnetz • Die “Standby”-Anzeige leuchtet und das Gerät ist verbunden. betriebsbereit. In diesem Zustand verbraucht das Gerät eine geringe Menge Strom für die... -
Seite 11: Wiedergabe Über Kopfhörer
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 11 Wählen Sie die gewünschte Programmquelle. • Mit jedem Tastendruck auf FM/AM wird das Frequenzband zwischen MW und UKW umgeschaltet. Starten Sie die gewählte Programmquelle, um damit die Wiedergabe zu beginnen. Stellen Sie die Lautstärke auf den gewünschten Wert ein. -
Seite 12: Klangeinsteller (Höhen Und Tiefen)
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 12 Klangeinsteller (Höhen und Tiefen) Um die Klangeinstellung Bass (Tiefen) oder Treble (Höhen) vornehmen zu können, wählen sie hier zunächst den gewünschten Bereich. • Mit jedem Druck auf diese Taste erscheint abwechselnd die Anzeige: → BASS(Bass) → TRBL(Höhen) für jeweils 3 Sekunden. -
Seite 13: Radio Hören
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 13 RADIO HÖREN Automatische Sendersuche Wählen Sie den TUNER als Programmquelle und dann den gewünschten Wellenbereich. • Mit jedem Druck auf diese Taste wechselt die Anzeige von FM (UKW) zu AM (Mittelwelle) und zurück. Wählen Sie die Abstimmart. -
Seite 14: Stationstasten Programmieren
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 14 Stationstasten programmieren • Sie können bis zu 30 Sender im Speicher ablegen. Wählen Sie den gewünschten Sender mit automatischer oder manueller Abstimmung. Drücken Sie die Taste MEMORY. • Die Anzeige “MEM” blinkt für 5 Sekunden. -
Seite 15: Sender Hören, Die Zuvor Auf Stationstasten Programmiert Worden Sind
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 15 Sender hören, die zuvor auf Stationstasten programmiert worden sind Nachdem Sie den Tuner als Programmquelle gewählt haben, wählen Sie die Abstimmart. • Die Anzeige “PRESET” leuchtet auf. Wählen Sie die Nummer des gewünschten Senderspeichers. -
Seite 16: Ukw-Radio Mit Rds Hören
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 16 RDS Tuner (Regionale Option für einige europäische Länder) UKW-RADIO MIT RDS HÖREN RDS (Radio Data System) ist ein Informationsangebot der Rundfunkanstalten und privaten Hörfunk-Betreiber, das in Verbindung mit normalen Rundfunkprogrammen auf UKW ausgestrahlt wird. Dieser Receiver ist in der Lage, RDS-Signale auszuwerten und u.a. - Seite 17 RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 17 TP-Suche • Mit dieser Funktion kann man Sender suchen lassen, die regelmäßig Verkehrsfunk-Informationen ausstrahlen. Wählen Sie FM(UKW) und anschließend die Verkehrsfunk-Suche. • Das Display zeigt TP SRCH an Während die Funktion TP SRCH angezeigt wird.
- Seite 18 RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 18 Während die Funktion PTY SRCH angezeigt wird, wählen Sie die gewünschte Programmart. • Mit jedem Druck auf diese Taste wird eine von 32 Programmarten ausgeählt. (NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M, ROCK M, EASY M,...
-
Seite 19: Aufnahme
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 19 AUFNAHME • Die Einstellungen von Höhen, Tiefen, Lautstärke etc. haben keinen Einfluss auf die Aufnahme-Signale. • Aufnahmen von Tuner (Rundfunk), CD und PHONO können auch auf zwei Aufnahmegeräten (z.B. TAPE, AUX) gleichzeitig erfolgen. Audio-Aufnahmen mit TAPE Wählen Sie eine Programmquelle, von der Sie aufnehmen möchten(nicht TAPE). -
Seite 20: Sonstige Funktionen
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 20 SONSTIGE FUNKTIONEN Benutzung des Schlafzeitschalters (SLEEP TIMER) • Diese Funktion gestattet die Vorwahl einer Zeitspanne, nach deren Ablauf sich das Gerät bzw. die gesamte Anlage automatisch ausschaltet. • Zur Einstellung gehen Sie so vor: •... -
Seite 21: Störungserkennung
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 21 Störungserkennung Kommt es zu einer Fehlfunktion, so sehen Sie sich bitte zunächst die nachstehende Tabelle an, bevor Sie sich an den Kundendienst wenden. Können Sie die Fehlfunktion nicht abstellen, so schalten Sie den Receiver aus und danach wieder ein. Kommen Sie auch hiermit nicht weiter, so wenden Sie sich bitte an Ihren Fachhändler. -
Seite 22: Spezifikationen
RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 22 Spezifikationen ■ Verstärkerteil • Ausgangsleistung Stereo: (DIN, 8 Ohm, 20 Hz - 20 kHz) ..................2× 100 Watt • Nennklirrfaktor (8 Ohm, 100 W, 20 Hz - 20 kHz) .........................0,04 % • Intermodulation ................................... 0,02 % •... - Seite 44 RX-4109(G_df)_100324:RX-4109(G) 2010-03-24 오 11:05 페이지 23...
