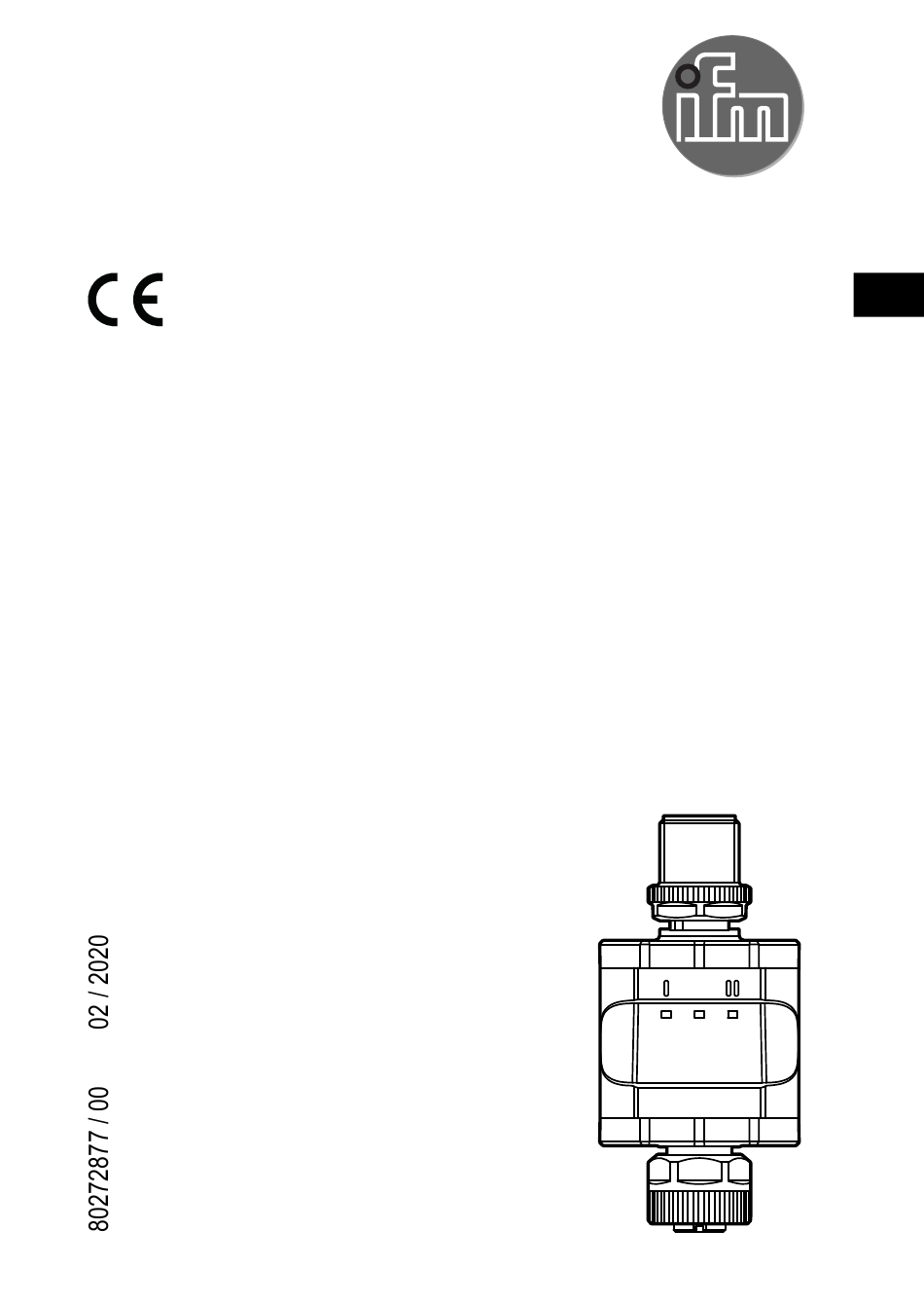

- Seite 1 Bedienungsanleitung Konverter IO-Link / 2 x 4...20 mA DP1213...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................4 1.1 Verwendete Symbole ..................4 1.2 Verwendete Warhinweise ................4 2 Sicherheitshinweise .....................5 3 Bestimmungsgemäße Verwendung ..............6 3.1 Blockschaltbild ....................6 3.2 Allgemeine Anwendung und Funktionalität ............6 3.3 Anwendung als IO-Link-Gerät ...............7 3.3.1 Allgemeine Informationen ..............7 3.3.2 IO Device Description (IODD) ..............7 4 Anzeige- und Bedienelemente ................8 4.1 LEDs ......................8 4.1.1 Darstellung des Stromwertes am Ausgang ..........9... - Seite 3 13.3 Instandsetzung ..................15 13.4 Entsorgung ....................15 Das vorliegende Dokument ist die Originalanleitung.
-
Seite 4: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www.ifm.com. 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. Information Ergänzender Hinweis. -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. Der Sys- temersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 6: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung 3.1 Blockschaltbild OUT1 (analogue) IO-Link C/Q DP1213 OUT2 (analogue) Ein-/Ausgänge des Geräts 3.2 Allgemeine Anwendung und Funktionalität Das Gerät wird für die Ansteuerung eines angeschlossenen Aktuators oder son- stigen Gerätes mit Analogeingang (4...20 mA) verwendet. Es ist nicht für Umge- bungen mit besonderen Anforderungen an mechanische Stabilität (z. -
Seite 7: Anwendung Als Io-Link-Gerät
Diagnosedaten und bietet die Möglichkeit, die Parameter des Gerätes während des Betriebs einzustellen. Weitere Informationen über IO-Link und alle notwendigen Informationen über die erforderliche IO-Link-Hardware und Software finden Sie unter: www.ifm.com/de/io-link. Fieldbus 4...20 mA 24 V DC Applikationsbeispiel mit IO-Link-Master... -
Seite 8: Anzeige- Und Bedienelemente
4 Anzeige- und Bedienelemente 1: LEDs 4.1 LEDs Farbe Status Bezeichnung OUT1 gelb Analogwert im Normbereich: 0...100 % (4...20 mA) Blinken (2 Hz) Analogwert im Bereich: -10...0 %, 100...110 % (2...4 mA, 20...22 mA) Blinken (5 Hz) Unterbrechung der Stromschleife Analogwert aus: <... -
Seite 9: Darstellung Des Stromwertes Am Ausgang
Montage vor mechanischen Belastungen (Schock/Vibration) zu schützen. Wenn nötig, kann das Gerät mit einer Klemmschelle befestigt werden. Klemmschelle (Befestigung mit M4 Schrau- Klemmschelle mit aufgestecktem Gerät be oder Kabelbinder) Die Klemmschelle gehört nicht zum Lieferumfang. Weitere Informationen über das verfügbare Zubehör: www.ifm.com... -
Seite 10: Elektrischer Anschluss
6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Spannungsversorgung nach SELV, PELV. ► Stromkreise absichern. M12 Stecker ① Potenzial Sicherung L+ / Versorgungsspannung Pin 1 ≤... - Seite 11 Pin 4-poliger M12 Stecker ① L+ / Versorgungsspannung nicht belegt L- / Versorgungsspannung C/Q IO-Link Pin 5-polige M12 Buchse ② 4...20 mA Analogausgang 2 4...20 mA Analogausgang 1 nicht belegt 1: Eingangsseite 2: Ausgangsseite An der 5-poligen M12-Ausgangsbuchse ② darf keine Fremdeinspeisung in das Gerät erfolgen.
-
Seite 12: Maximale Länge Der Verbindungskabel
6.1 Maximale Länge der Verbindungskabel Mit IO-Link-Kommunikation auf der Masterseite: 20 m. Alle Kabel ca. 200 mm nach den Steckverbindungen mit einer Zugentla- stung versehen. 7 Betrieb Das Gerät liefert die Ausgangssignale entsprechend der über IO-Link gesetzten Prozessdaten. 8 Parameter 8.1 Parameter über IO-Link 8.1.1 Anwendungsspezifischer Tag Kundenspezifische Anwendungsbeschreibung, max. -
Seite 13: Maßzeichnung
10 Maßzeichnung P_MZ_e200_0100 Original Scale Drawing (MTD) M12 x 1 M12 x 1 Maße [mm] EPS Source Product Scale Drawing Frame Size: 80 mm x 49,5 mm M12 x 1 M12 x 1... -
Seite 14: Technische Daten
11 Technische Daten Betriebsspannung DC 18...30 Nennspannung DC Stromaufnahme [mA] Anzahl der Analogausgänge Analogausgang Strom [mA] 4...20 Erweiterter Strombereich [mA] 0...22 Max Bürde Analogausgang [Ω] Genauigkeit [% FS] 0,25 Schutzart IP 67* Verschmutzungsgrad Umgebungstemperatur [°C] -25…70 Lagertemperatur [°C] -25…70 Max. zulässige relative Luft- 90 (31 °C) feuchtigkeit linear fallend auf 50 (40 °C) -
Seite 15: Zulassungen/Normen
11.2 Zulassungen/Normen EU-Konformitätserklärungen, Zulassungen, etc. sind herunterladbar unter: www.ifm.com 12 Fehlerbehebung Status Fehler Fehlerbehebung Blinken (5 Hz) Unterbrechung der Verbindungsleitungen und Anschlüsse Stromschleife am Eingang prüfen / korrigieren (→ 6). Power Blinken (5 Hz) Versorgungsspannung Die Versorgungsspannung prüfen / zu niedrig.
