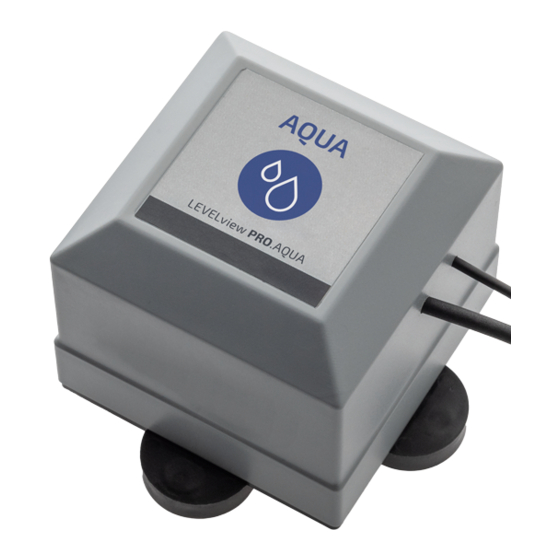

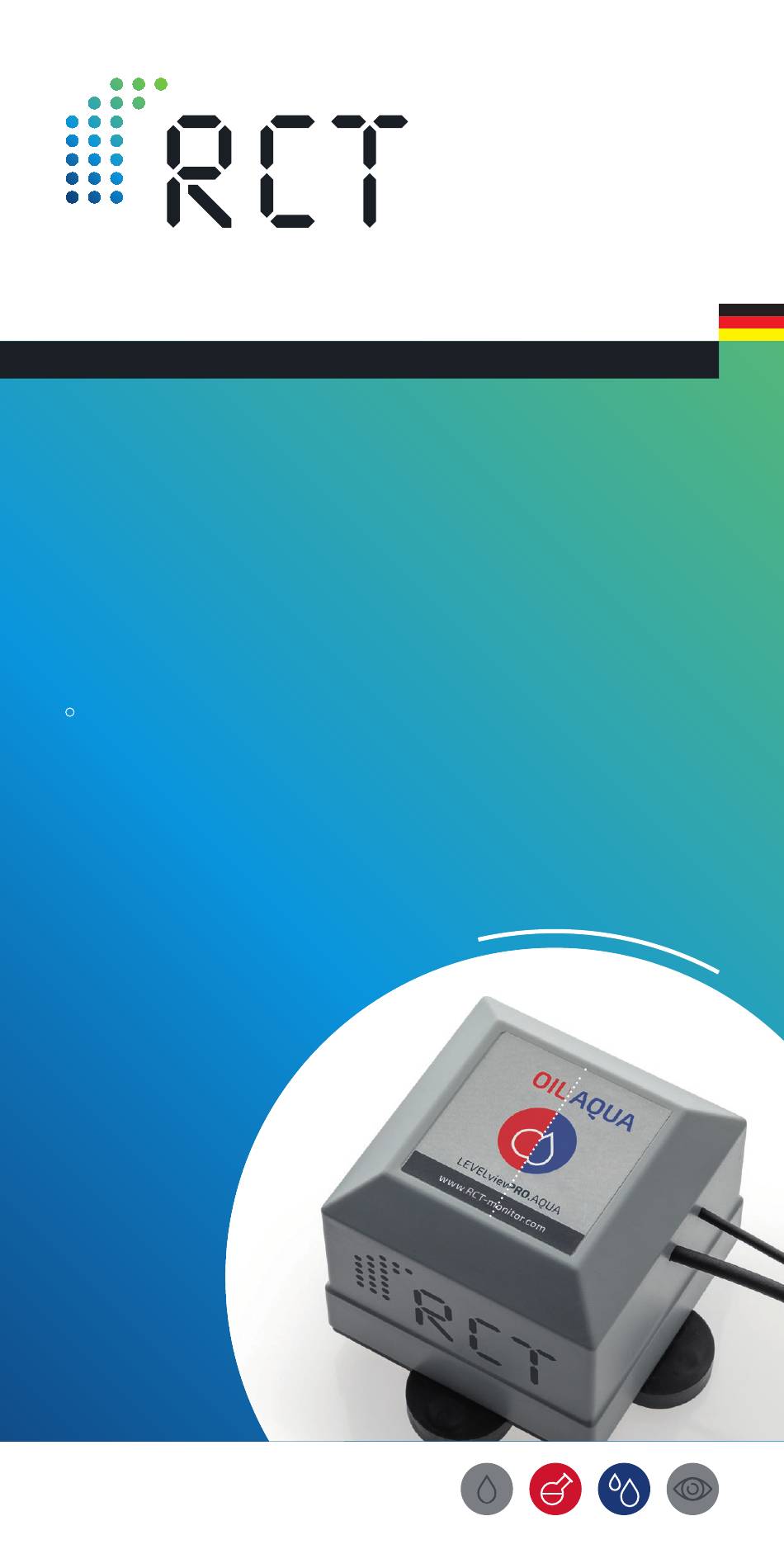

- Seite 1 Bedienungsanleitung LEVELview.PRO.OIL LEVELview.PRO.AQUA GPRS/4G/NBIoT-Sendeeinheit zur Füllstandüberwachung von Öl- und Wassertanks Füllstandmessung durch hydrostatische Drucksonde oder kapazitiven Sensor Remote Control Technology RCT. Simplify monitoring.
-
Seite 2: Inhaltsverzeichnis
Willkommen Willkommen Vielen Dank, dass Sie sich für den Kauf dieses RCT- Qualitätsproduktes entschieden haben, und für Ihr damit entgegengebrachtes Vertrauen. Eine gute Wahl, denn wir von RCT entwickeln und produzieren mit Hingabe smarte, modulare Fernüberwachungs- systeme für verschiedenste Anwendungsbereiche –... -
Seite 3: Füllstandmessung Öl Und Wasser
Die Installation der Drucksonde bzw. des kapaziti- ven Sensors kann unabhängig vom Füllstand auch bei vollem Tank erfolgen. 50 cm GPRS NBIoT Sender 300 cm Verschraubung Batterie Antenne ø 1 ½” Drucksonde bzw. kapazitativer Sensor Abb. 1 | Füllstandmessung mittels Drucksonde www.rct-monitor.com RCT. Simplify monitoring. -
Seite 4: Schritt 1: Nullabgleich
Warten Sie anschießend etwa eine Minute, bis das Gerät die Daten gesendet hat. Sie können dies optional in der Mobil-App „RCT Monitor“ sehen (siehe Schritt 6). Die Sendeeinheit hat nun einen AD-Wert auf den Server übertragen, der einen leeren Tank darstellt –... -
Seite 5: Schritt 2: Installation Der Sonde Bzw. Des Sensors
5 cm zwischen der blauen Mess-Sonde und den Tank-Innenwänden aufweist. Das Gewicht der Mess-Sonde liegt am Tankboden auf. (Abb. 6) Abb. 4 | Verschraubungs-Set zur Befestigung Abb. 6 | Kapazitive Mess-Sonde in den Tank einführen des Sonden- bzw. Sensorkabels www.rct-monitor.com RCT. Simplify monitoring. -
Seite 6: Schritt 3: Sendeeinheit Aktivieren
Batterie ohne Wartezeit getauscht werden. Zyklische Meldungen: Die Frequenz für die regel- mäßigen Statusmeldungen ist individuell im Werk von RCT einstellbar. Eine Meldung beinhaltet den aktuellen Füllstand, bis zu 24 Historien-Füllstand- messwerte sowie den Batteriestand und die Signal- stärke. -
Seite 7: Schritt 4: Sendeeinheit Montieren
Abstand von mindestens 20 cm liegen. Sonst be- steht die Gefahr, dass das Magnetfeld der Sensorik durch die Befestigungsmagnete beeinflusst und das Messergebnis verfälscht wird. (Abb. 8) mind. 20 cm Sendeeinheit Abb. 9 | Antenne befestigen Signalgeber Magnetbefestigung Abb. 8 | Sendeeinheit befestigen www.rct-monitor.com RCT. Simplify monitoring. -
Seite 8: Schritt 6: Einrichten Der App
Für die Konfiguration des LEVELview sowie den Empfang und die Darstellung aller Meldungen auf Ihrem Smartphone oder Tablet benötigen Sie die kostenlose App „RCT Monitor“. Laden Sie sich die RCT-App für Android oder iOS- Betriebssysteme herunter. (Abb. 12) Android Abb. 10 | Benutzerkonto erstellen Abb. - Seite 9 Remote Control Technology GmbH Plockeweg 5 D-35080 Bad Endbach T +49 (0) 2776 9214330 F +49 (0) 2776 9214331 info@rct-monitor.com www.rct-monitor.com Design: www.ArtFactory.de Fotos: RCT, Andy Alexander & Shutterstock Remote Control Technology RCT. Simplify monitoring. © RCT Mai 2020 | Änderungen vorbehalten!
