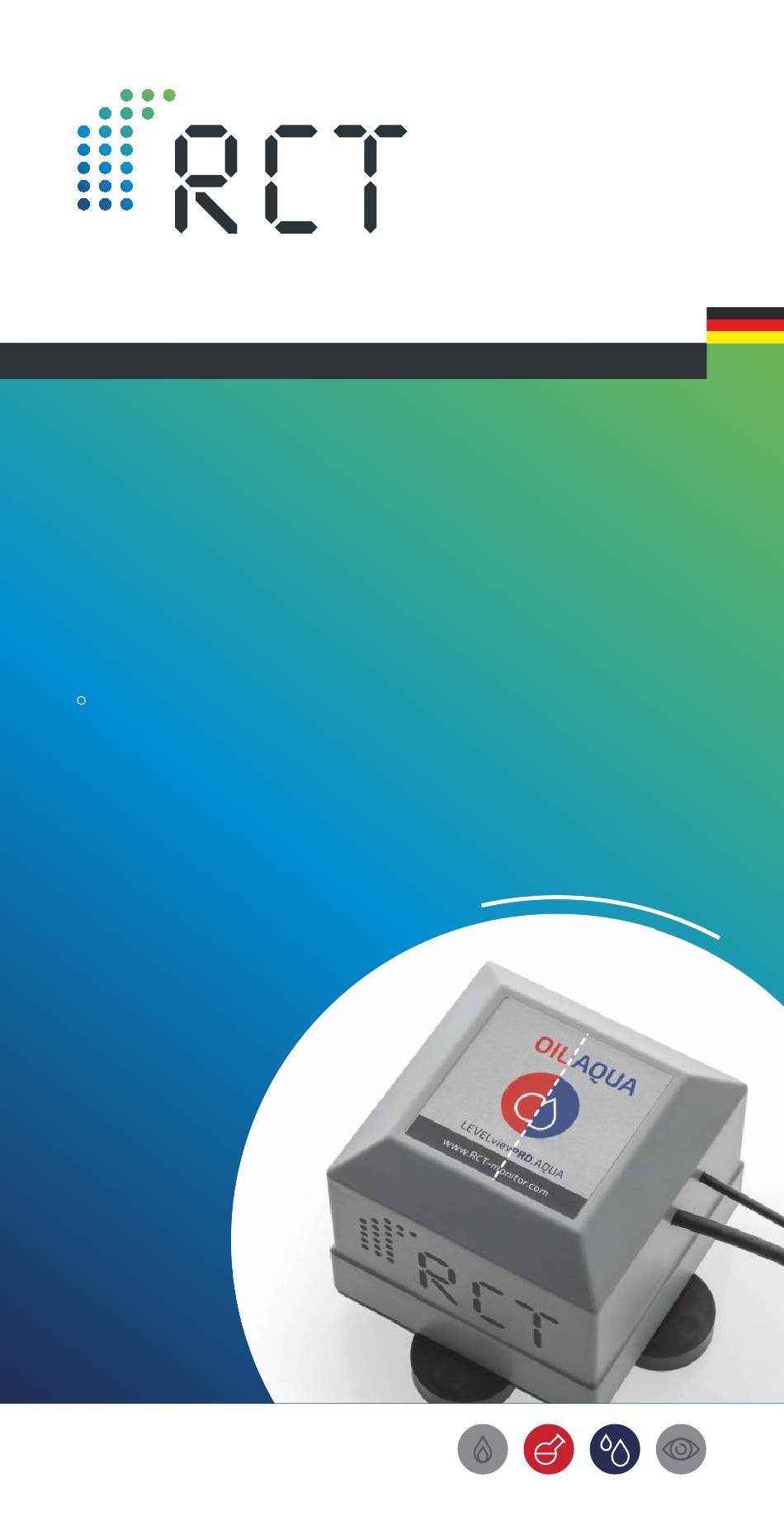

- Seite 1 Bedienungsanleitung LEVELview.PRO.OIL LEVELview.PRO.AQUA GPRS/4G/NB-IoT-Sendeeinheit zur Füllstandüberwachung von Öl- und Wassertanks Füllstandmessung durch hydrostatische Drucksonde oder kapazitiven Sensor Remote Control Technology RCT. Simplify monitoring.
- Seite 2 ARTIKELINFORMATIONEN RCT Artikel-Nr. 1000078 Bezeichnung LEVELview.PRO.OIL bzw. LEVELview.PRO.AQUA Lieferumfang • Sender • Externe Magnetfußantenne • Bedienungsanleitung • Konformitätserklärung ZUBEHÖR je nach Auswahl Drucksonde oder kap. Sensor 1000516 (Standard) Magnetfußantenne 1,2 m 1000528 Standard-Batterie 1000924 DATALOGGER www.r-c-t.biz...
- Seite 3 Willkommen Willkommen Vielen Dank, dass Sie sich für den Kauf dieses RCT- Qualitätsproduktes entschieden haben, und für Ihr damit entgegengebrachtes Vertrauen. Eine gute Wahl, denn wir von RCT entwickeln und produzieren mit Hingabe smarte, modulare Fernüberwachungs- systeme für verschiedenste Anwendungsbereiche –...
- Seite 4 www.r-c-t.biz...
- Seite 5 Die Installation der Drucksonde bzw. des kapazitiven Sensors kann unabhängig vom Füllstand auch bei vollem Tank erfolgen. 50 cm GPRS NB-IoT Sender 300 cm Verschraubung Batterie Antenne ø 1 ½” Drucksonde bzw. kapazitiver Sensor Abb. 1 | Füllstandmessung mittels Drucksonde RCT. Simplify monitoring.
- Seite 6 Schritt 1: Nullabgleich Bei der Drucksonde: (Abb. 2) Zerschneiden Sie vorsichtig die weißen Transport- bänder, die die Drucksonde zusammenhalten. Zur fachgerechten Installation muss die Sonde drallfrei sein. Hängen Sie die Sonde daher aus. Dies kann je nach Temperatur einige Zeit dauern. Montieren Sie die Antenne des Senders und stellen diese mit dem Magneten auf eine Metallfläche.
- Seite 7 Warten Sie anschießend etwa eine Minute, bis das Gerät die Daten gesendet hat. Sie können dies optional in der RCT App sehen (siehe Schritt 6). Die Sendeeinheit hat nun einen AD-Wert auf den Server übertragen, der einen leeren Tank darstellt –...
- Seite 8 Schritt 2: Installation der Sonde bzw. des Sensors Geeignete Öffnung wählen: Legen Sie eine freie Tankdeckel-Öffnung von 1“ Durchmesser fest. Das Sonden- bzw. Sensorkabel wird darin mit Hilfe des Verschraubungs-Sets befestigt und geruchsdicht verschlossen. Setzen Sie falls erforderlich (Abb. 4) Reduzierungen ein.
- Seite 9 Richtungen einen Mindestabstand von 5 cm zwischen der blauen Mess-Sonde und den Tank-Innenwänden aufweist. Das Gewicht der Mess- Sonde liegt am Tankboden auf. (Abb. 6) Abb. 6 | Kapazitive Mess-Sonde in den Tank einführen RCT. Simplify monitoring.
- Seite 10 Achtung! Das Zusammenstecken und Trennen von Sender und Batteriepack bei der Inbetriebnahme sowie ein späterer Batteriewechsel sollte außerhalb der ATEX Zone 1 durchgeführt werden. Achtung! Um eine weitere Startmeldung zu erzwingen, trennen Sie Sender und Batteriepack und warten rund 5 Minuten. Sender Batterie Abb.
- Seite 11 Wartezeit von > 1 Minute eingehalten werden, bevor die neue Batterie verbunden wird. Zyklische Meldungen: Das Intervall für die regelmäßi- gen Statusmeldungen ist individuell im Werk von RCT einstellbar. Eine Meldung beinhaltet den aktuellen Füllstand, bis zu 24 Historien-Füllstandmesswerte sowie den Batteriestand und die Signalstärke. Zudem werden die entsprechenden Temperaturwerte erfasst und mit übertragen.
- Seite 12 Schritt 4: Sendeeinheit montieren Fahren Sie jetzt mit der Installation der Sendeeinheit und Antenne fort. Vor Wasser schützen: Die Sendeeinheit muss so angebracht werden, dass sie vor Wasser geschützt ist. Bei Anlagen im Freien platzieren Sie die Einheit aufrechtstehend, um das Eindringen von Wasser in die Batteriekontakte zu verhindern.
- Seite 13 Domschachtes z. B. auf dem Schachtdeckel an- gebracht oder mittels der optionalen überfahrbaren Antenne sicher im Erdreich eingebracht werden. Innerhalb des Schachtes kann das Signal durch die Metallumbauten erheblich eingeschränkt werden und somit die Sendereichweite reduzieren. Abb. 9 | Antenne befestigen RCT. Simplify monitoring.
- Seite 14 www.r-c-t.biz...
- Seite 15 Schritt 6: Einrichten der App Die weitere Konfiguration des LEVELview sowie die Überwachung und Analyse der Füllstände und Gerätedaten erfolgt in der Regel über eine Web & Mobile App (RCT Standard: https://webapp.r-c-t.biz Die Plattform bietet verschiedene Darstellungs- optionen für einen schnellen Überblick sowie eine Palette detaillierter Analysemöglichkeiten und...
- Seite 16 Ihre Ansprechpartner Remote Control Technology GmbH Turmstraße 15 D-35075 Gladenbach T +49 (0) 6462 419880 F +49 (0) 6462 4198810 info@r-c-t.biz www.r-c-t..biz Fotos: RCT, Andy Alexander www.r-c-t.biz © RCT 10.2023 | Änderungen vorbehalten! RCT. Simplify monitoring.
