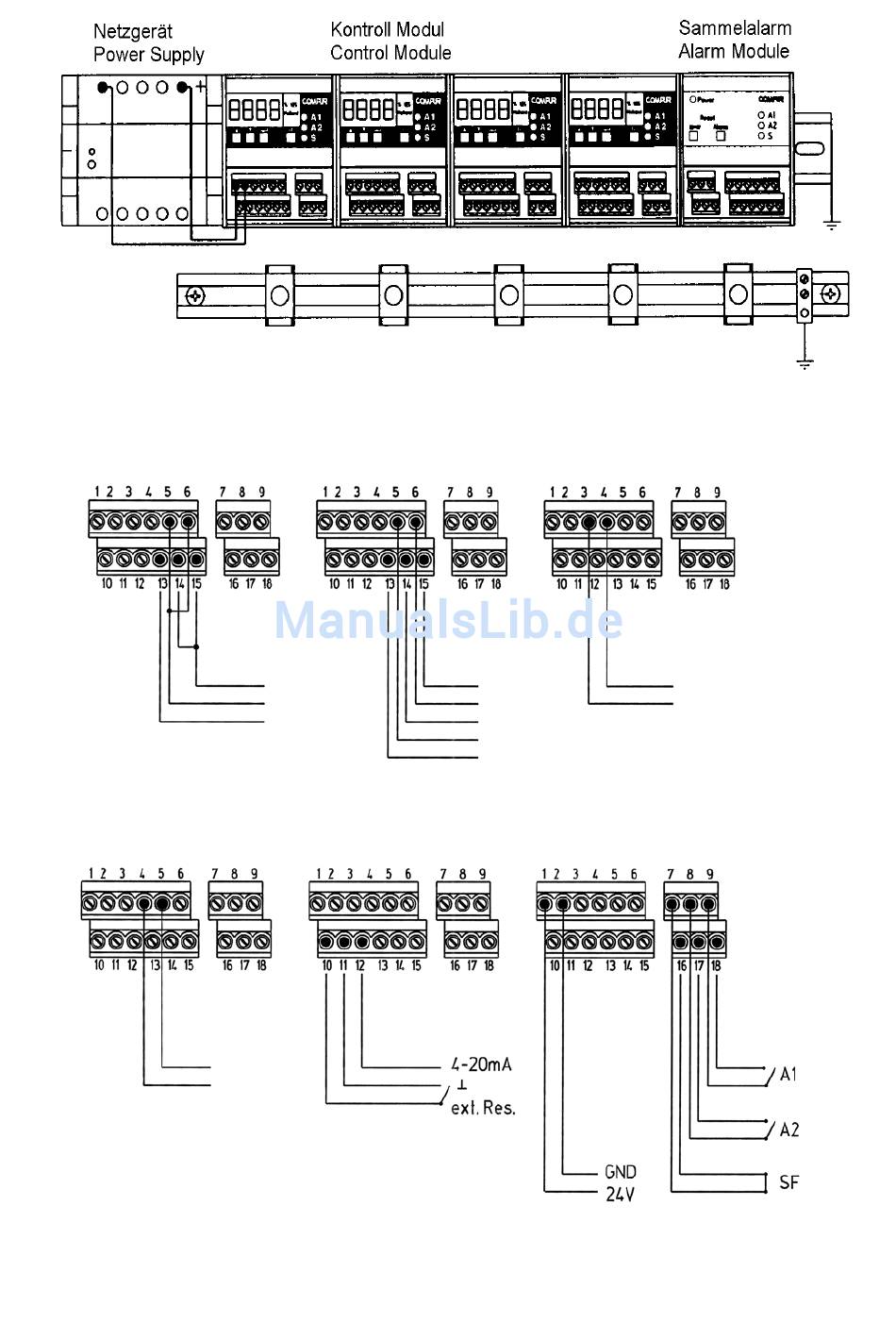

Bild 1: Montagebeispiel
Picture 1: Mounting example
Bild / Picture 2a
3-Drahtanschluss
3-Wire operation
Bild / Picture 2d
Anschluss des 4-20 mA Transmitters
für tox. Gase ohne Speisetrenner
Connection of 4-20 mA transmitters for
toxic gases without repeater
Bild 2: Klemmenbelegung Vorderseite
Picture 2: Front-side terminals
4 oder/or 5
1 oder/or 2
3
Bild / Picture 2b
5-Drahtanschluss
5-Wire operation
19 V
I
i
Bild / Picture 2e
Signalausgang und
externer Reset
Signal output and
external reset
5
1
4
Bild / Picture 2c
2
Anschluss des 4-20 mA Transmitters für
3
tox. Gase mit Speisetrenner
Connection of 4-20 mA transmitters for
toxic gases with repeater
Bild / Picture 2f
Anschluss der Versorgungsspannung
und der Relaiskontakte
Power supply terminal and relay
outputs
I
i
24 V
