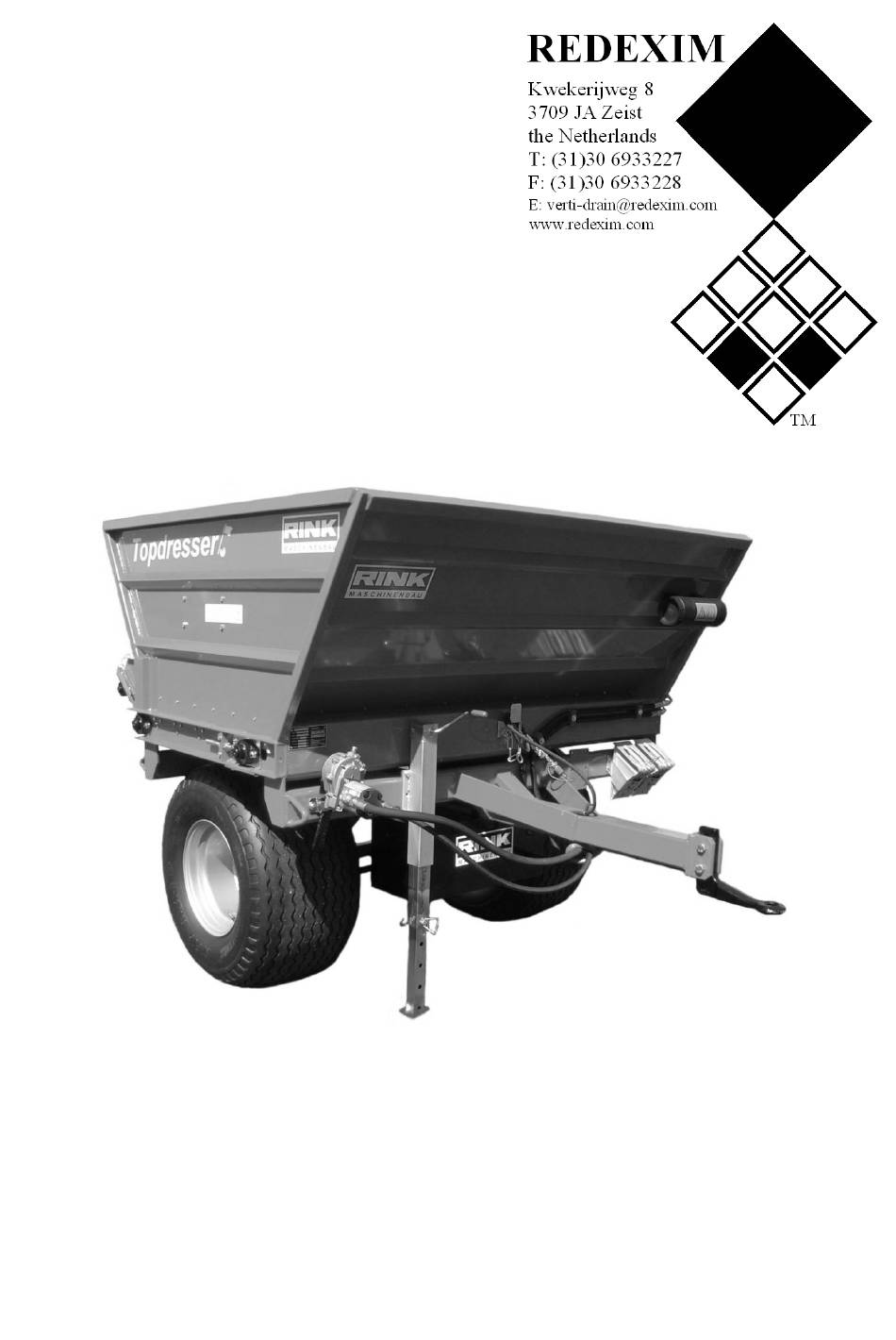

- Seite 1 BEDIENUNGSANLEITUNG UND TEILELISTE RINK Model 1622 Serien Nummer: ACHTUNG: IM HINBLICK AUF DIE SICHERE VERWENDUNG DER MASCHINE UND OPTIMALE ERGEBNISSE IST ES UNERLÄSSLICH, DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG ZU LESEN, BEVOR DAS RINK IN BETRIEB GENOMMEN WIRD. 1325 German 933.120.420...
-
Seite 2: Eg - Konformitätserklärung
EG - KONFORMITÄTSERKLÄRUNG Übereinstimmungsbescheinigung des Herstellers (oder Importeurs) für RINK TopdresserGS1622 Der Unterzeichner Rink Spezialmaschinen GmbH 88279 Amtzell Deutschland/Germany erklärt hiermit, dass die nachstehend spezifizierte Maschine allen einschlägigen Bestimmungen der Richtlinie Maschinen (2006/42/EG) entspricht. 1. Maschinen - Bezeichnung: RINK Topdresser GS1622 2. -
Seite 3: Inhaltsverzeichnis
I N H A L T S V E R Z E I C H N I S EG - KONFORMITÄTSERKLÄRUNG ................2 SICHERHEITSVORSCHRIFTEN ..................4-5 KURZBESCHREIBUNG ......................6 TECHNISCHE DATEN ......................6 ERSTE INBETRIEBNAHME ....................7 ... -
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN DerRINK Topdresser GS1622ist ausschließlich zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel, Granulat oder ähnlichem gebaut. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko trägt allein der Benutzer. ... - Seite 5 SICHERHEITSVORSCHRIFTEN Die zulässige Stützlast des Zugfahrzeuges ist zu beachten. Vor dem Anfahren Nahbereich kontrollieren und auf ausreichende Sicht achten. Während des Betriebs darf sich niemand im Gefahrenbereich des Streuers aufhalten, da Verletzungsgefahr durch rotierende Teile und fortgeschleuderte Fremdkörper besteht. ...
-
Seite 6: Kurzbeschreibung
KURZBESCHREIBUNG Der RINK Topdresser GS1622dient zum Streuen von feinkörnigem, losem Streugut wie Sand, Riesel oder ähnlichem. Die Streueinrichtung des Topdressers wird über ein Getriebe mit einem Hydraulikmotor für das Transportband und einen Hydraulikmotor für die Bürstenwalze angetrieben. Die Drehzahl des Hydraulikmotors für das Transportband ist über einen Mengenregler stufenlos regulierbar. -
Seite 7: Erste Inbetriebnahme
ERSTE INBETRIEBNAHME Radmuttern nachziehen. Radnabenspiel prüfen und ggf. einstellen. Reifendruck prüfen. Diese Punkte nach der ersten Belastungsfahrt nochmals überprüfen! GS1622 - 7 -... -
Seite 8: Bedienung
BEDIENUNG Vor jeder Fahrt RINK Topdresser GS1622 auf äußerlich erkennbare Schäden prüfen, Schäden beheben. Reifendruck prüfen. Laufspur des Transportbandes prüfen, ggf. nachjustieren. Transportband darf nicht an der Seite streifen. An- und Abhängen Den stehendem RINK Topdresser GS1622mit Unterlegkeilen gegen Wegrollen sichern. RINK Topdresser GS1622an Zugfahrzeug anhängen. -
Seite 9: Streuen
STREUEN Bedienungselemente Die Bürstenwalzengeschwindigkeit kann nur durch die Schlepperdrehzahl reguliert werden. Regler zur Geschwindigkeitseinstellung des Transportbandes Skaleneinteilung 0 bis 10 Streudicke einstellen Die Streudicke ist abhängig von: der Geschwindigkeit des Zugfahrzeugs der Geschwindigkeit der Bürstenwalze (Schlepperdrehzahl) der Geschwindigkeit des Reglers für das Transportband(1). GS1622 - 9 -... -
Seite 10: Pflege Und Wartung
PFLEGE und WARTUNG Lager mit Mehrzweckfett abschmieren (alle 50 Betriebsstunden) (1)Lager auf beiden Seiten der Bürstenwalze (2)Lager auf beiden Seiten der hinteren Transportwelle (3)Lager auf beiden Seiten der vorderen Transportwelle Lager ohne Schmiernippel sind wartungsfrei. - 10 - GS1622... -
Seite 11: Ölwechsel Am Transportbandgetriebe (Alle 100 Betriebsstunden)
Ölwechsel am Transportbandgetriebe (alle 100 Betriebsstunden) Einfüllschraube (1) herausschrauben. Ablassschraube (2) auf der Innenseite unten lösen und Öl ablassen. Ablassschraube wieder einschrauben. Getriebeöl EP140 bis zur Höhe der Kontrollschraube (3) einfüllen. Einfüllschraube wieder einschrauben. Altöl gefährdet die Umwelt; bitte umweltgerecht entsorgen. GS1622 - 11 -... -
Seite 12: Achse Warten (Alle 100 Betriebsstunden)
Achse warten (alle 100 Betriebsstunden) Wartungsarbeiten an der Achse dürfen nur von autorisiertem Fachpersonal ausgeführt werden. - Radmuttern nachziehen. - Radnabenspiel prüfen und ggf. einstellen. - Bremseinstellung prüfen. - Bremsbelag Stärke prüfen (min. 3 mm) und ggf. Bremsbeläge erneuern lassen. - 12 - GS1622... -
Seite 13: Bürstenwalzenabstand Einstellen (Nach Bedarf)
Bürstenwalzenabstand einstellen (nach Bedarf) - Zwei Schrauben (1) auf beiden Seiten der Bürstenwalze lösen. - Bürstenwalze ablassen, bis diese das Transportband leicht berührt. - Schrauben (1) wieder anziehen. GS1622 - 13 -... -
Seite 14: Transportband Spannen (Bei Durchrutschen)
Transportband spannen (bei Durchrutschen) - Kontermutter (1) auf beiden Seiten lösen. - Mutter (2) auf beiden Seiten gleichmäßig, im Uhrzeigersinn, jeweils ½ Umdrehung, schrittweise Nachspannen. - Kontermutter (1) auf beiden Seiten wieder anziehen. Zu starkes Spannen verkürzt die Lebensdauer des Transportbandes! - 14 - GS1622... - Seite 15 GS1622 - 15 -...
-
Seite 16: Transportband Aus- Und Einbauen
Transportband aus- und einbauen - Transportband entspannen, dazu gleichmäßig auf beiden Seiten die Zugschraube (1) lösen. - Transportbandgetriebe abnehmen, dazu Schraube (6) stirnseitig lösen. - Exzenterring (8) am Flanschlager (9) beidseitig abnehmen und Flanschlagerbeidseitig abschrauben. - Exzenterlager (11) am Flanschlager (12) beidseitig entfernen. - Flanschlager (12) mit Zugschraube (1) rechtsseitig ausbauen. - Seite 17 Transportband ca. 30 Min einlaufen lassen, bis es mittig zwischen den Seitenführungen läuft ggf. nachjustieren. Transportband darf nicht an den Seiten streifen, da es sonst beschädigt wird. Beim Nachjustieren des Transportbandes an der Seite schrittweise nachspannen, an der das Band streift. Zu starkes Spannen verkürzt die Lebensdauer des Transportbandes! GS1622 - 17 -...
-
Seite 18: Externe Ölversorgung
Externe Ölversorgung Ölwechsel an der Aufsteckpumpe (alle 100 Betriebsstunden) Entlüftungsschraube (1) herausschrauben. Ablassschraube (2) unten lösen und Öl ablassen. Einfüllschraube mit neuer Dichtung wieder eindrehen. Getriebe um 180 Grad drehen. Öl SAE 120 bis 140, bis zur Höhe des Schauglases (3) einfüllen. Ablassschraube (2) mit neuer Dichtung wieder einschrauben. - Seite 19 Saugschlauch (4) lösen und Öl ablassen. Saugschlauch wieder anschrauben. Plantosyn 3268 ECO bis Schauglasmitte (5) einfüllen. Einfüllstutzen (6) wieder einschrauben. Dies geschlossener Hydraulikkreislauf. dennoch eventuellen Verunreinigungen vorzubeugen, muss Rücklauffilter alle Betriebsstunden ersetzt werden. Altöl gefährdet die Umwelt; bitte umweltgerecht entsorgen. GS1622 - 19 -...
-
Seite 20: Ersatzteile
ERSATZTEILE RINK Topdresser GS1622 Adresse für Ersatzteilbestellung Fout! Verwijzingsbron niet gevonden. Ersatzteilbestellung Damit Ihre Ersatzteilbestellung schnell bearbeitet werden kann, sollten Sie bei jeder Bestellung unbedingt folgende Daten angeben: Fahrgestell- bzw. Identnummer Baujahr (wenn vorhanden) Teile-Nr. aus der jeweiligen Ersatzteilliste Benennung Bestell-Nr. -
Seite 21: Rink Topdresser Gs1622 Komplett
RINK Topdresser GS1622 komplett Ersatzteilliste RINK Topdresser GS1622 komplett Teil Bestellnummer Beschreibung Bemerkungen Menge 10581 Schlauchbefestigung 10043 Einstellbare T-Verschraubung 10336 Mengenteiler 25 l 10659 Hydraulikschlauch NW 10x400 10082 Hydraulikschlauch NW 12x500 10061 Druckbegrenzungsventil 10580 Hydraulikmotor 10712 Bandwalzengetriebe 10580 Hydraulikmotor 11026 10081 Hydraulikschlauch NW 12x700 10081... -
Seite 22: Bandeinheit Komplett
Bandeinheit komplett Ersatzteilliste Bandeinheit komplett Teil Bestellnummer Beschreibung Bemerkungen Menge 10039 Transportband 16084 Transportwalze vorne 15240 Zwischenrolle 15703 Lagerbock 16083 Transportwalze hinten 11035 Flanschlager 35 mm 15704 Spannvorrichtung - 22 - GS1622... -
Seite 23: Streuwalze Komplett
Streuwalze komplett Ersatzteilliste Streuwalze komplett Teil Bestellnummer Beschreibung Bemerkungen Menge 15128 Verbindungsmuffe 10156 Stehlager 40 mm 10145 Streuwalze 16572 Welle für Bürstenwalze 11033 Stehlager 25 mm GS1622 - 23 -...
