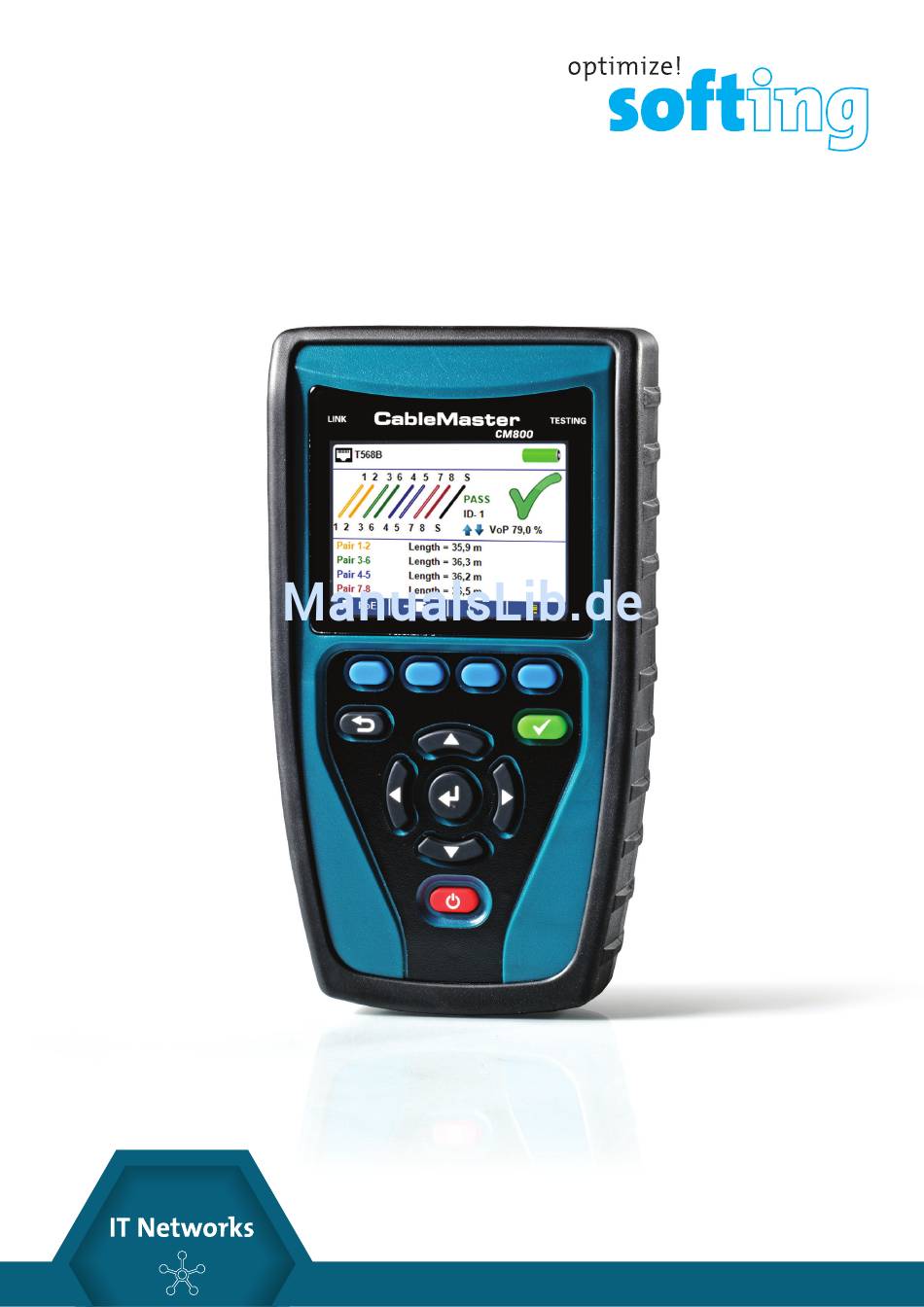

IT Networks CableMaster CM800 Kurzanleitung
Verwandte Anleitungen für IT Networks CableMaster CM800
Inhaltszusammenfassung für IT Networks CableMaster CM800
- Seite 6 CableMaster CM800/850 Funktionstasten aktivieren die über der Taste angezeigte Funktion Zurück Test Eingabe/ zum Navigieren Richtungstasten auf dem Bildschirm Ein/Aus RJ45-Buchse Micro USB Port F-Stecker (Warnung! Stecken Sie niemals ein RJ11-Kabel direkt in den CableMaster 800/850. Ein Standard RJ11-Kabel beschädigt die RJ45-Buchse des CableMaster 800. Verwenden Sie in diesem Fall das im Lieferumfang des CableMaster 800/850 enthaltene RJ-Testkabel.)
-
Seite 7: Einen Kabeltest Durchführen
EINEN KABELTEST DURCHFÜHREN Drücken Sie die rote Einschalttaste , um den CableMaster 800/850 einzuschalten. • Schließen Sie ein Netzwerkkabel an den CableMaster 800/850 an und im Anschluss eine Remote- Einheit für Netzwerk & Telefon am anderen Kabelende. Vom Hauptbildschirm gelangen Sie durch Drücken der Eingabetaste oder der Taste Kabeltest in das Menü... - Seite 8 CableMaster CM800/850 PORTTEST • Verbinden Sie den CableMaster 800/850 mit einem Switch oder einer aktiven Netzwerkbuchse. • Vom Netzwerk/PoE Bildschirm aus drücken Sie die Taste Porttest • Der CableMaster 800/850 führt automatisch einen Porttest durch, sobald das Menü Porttest aufgerufen wird.
- Seite 9 TCP/UDP DURCHSATZTEST • Anweisungen zur Durchführung eines TCP/UDP Durchsatztests finden Sie im Handbuch desCableMaster 800/850. TONEGENERATOR • Schalten Sie den CableMaster 800/850 ein. • Drücken Sie die Eingabetaste oder die Taste Kabeltest . • Drücken Sie die Taste Tongenerator. • Der CableMaster 800/850 aktiviert den Tongenerator automatisch, sobald das Menü Tongenerator aufgerufen wird.
