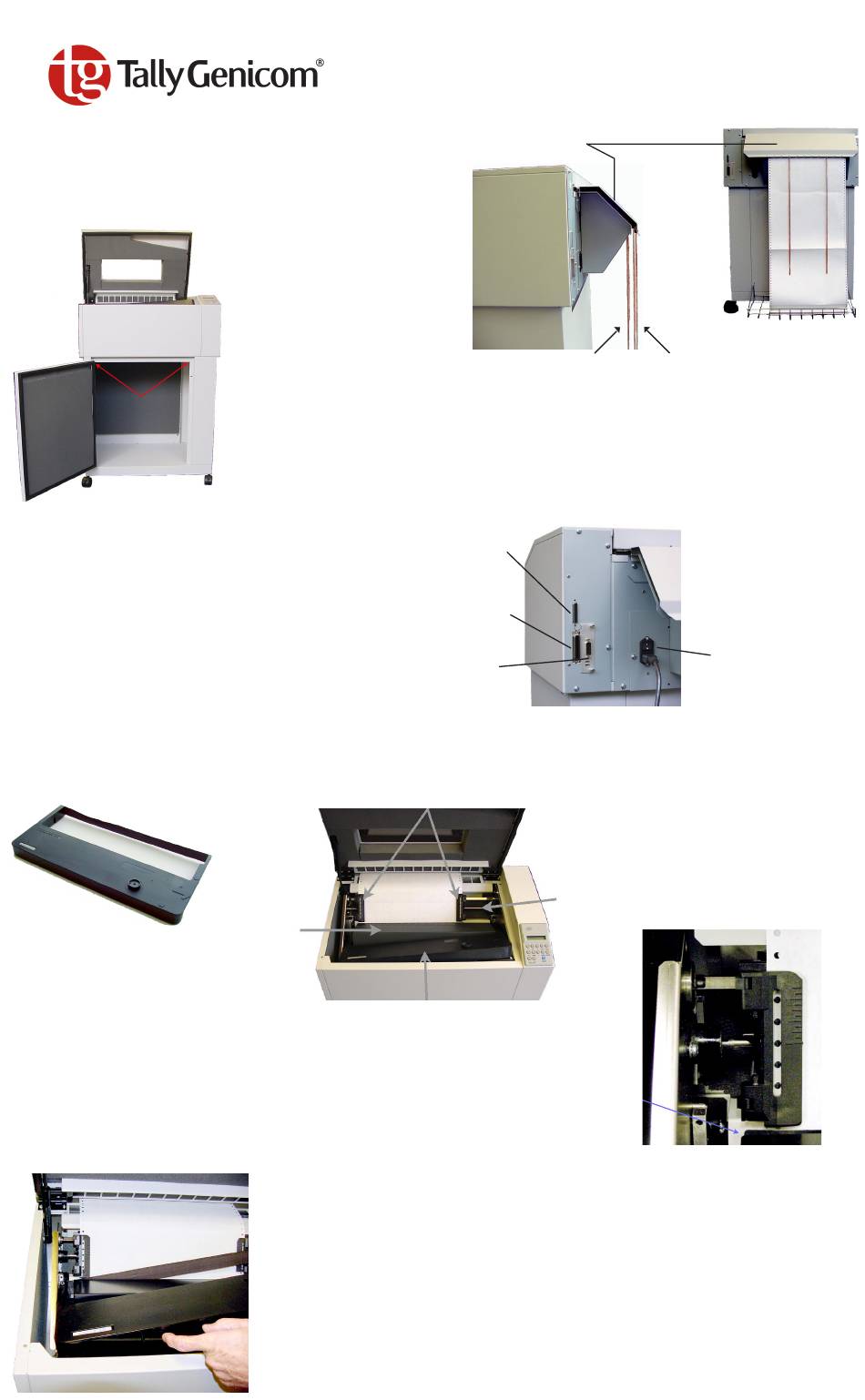

Quick Start Guide
1. Remove the Shipping Hardware
4. Install the Ribbon Cartridge
Step A. Open the printer lid. Remove slack in the new ribbon by turning the knob on the ribbon cartridge as indicated by the arrow printed
next to the knob.
Ribbon Cartridge
Step B. Carefully position the ribbon between the two panels of the ribbon shield.
6300 Series
There are 4 screws,
identified by red
tags, that secure the
printer base to the
inside mechanism,
and tie restraints
that secure the
Paper Stacking
Chains. The 4
shipping screws
fasten from
underneath. Remove
all of these
restraints.
Ribbon
Support
Platform
Step C. Press down lightly on the cartridge while turning the ribbon knob as before until it seats on
first the left, (as shown), and then the right cartridge drive posts. Make sure that the ribbon does
not twist or fold over.

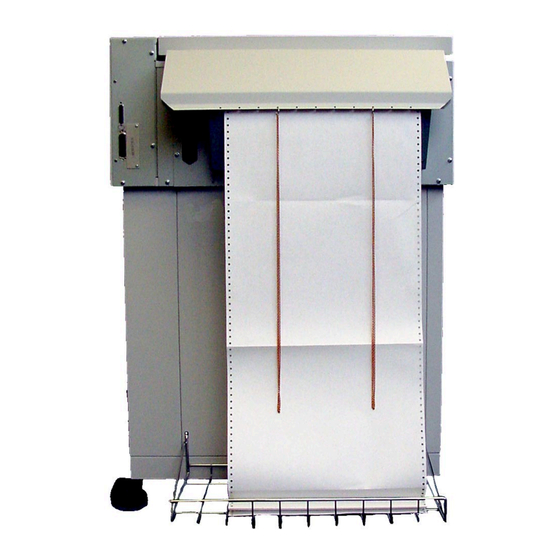

2. Assemble Rear Paper Guide
Use the two screws already installed in the back of the printer to secure
the Rear Guide Assembly (packed seperately). Cut the plastic ties and
remove the plastic bag holding the paper chains. Paper exits the printer
through these passive paper stacking chains that help fold and stack
printed forms uniformly. Make sure the chains are not tangled.
Rear Paper Guide
3. Connect the I/O and Power Up
Secure the cable to the printer interface using the correct connectors.
Shielded I/O cables must be used on all installations
to comply with regulatory requirements.
Serial Interface Port
Parallel Interface Port
Optional LAN or
Twinax / Coax
Interface
Tractors
Ribbon Cartridge
Paper comes out between these two
sets of chains.
Shaft for
Tractors
On/Off Switch
& Power Plug
