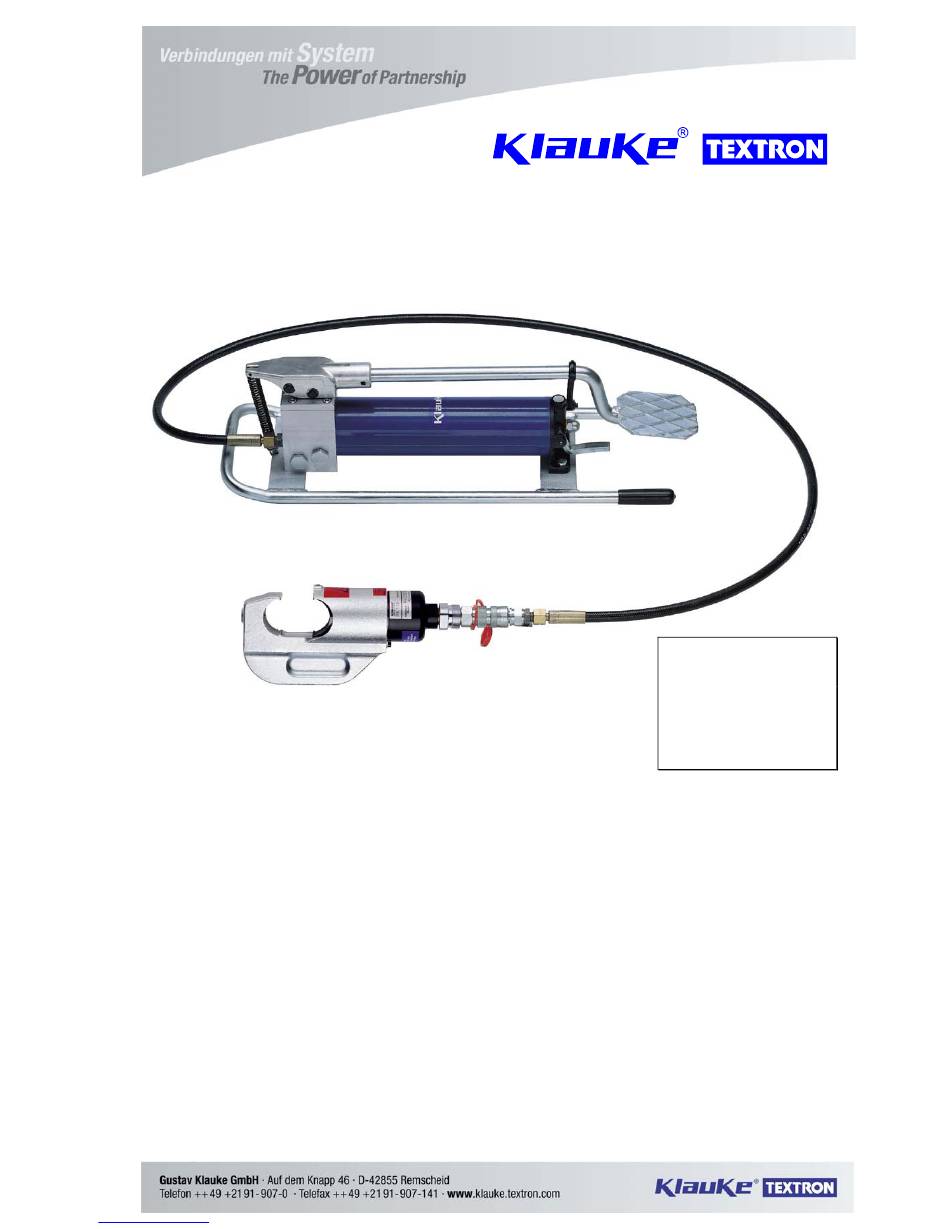

Bedienungs- und Wartungsanleitung
Instruction and Service Manual
HK 12/2
Inhaltsangabe
1.
2.
3.
4.
4.1.
4.2.
4.3.
5.
5.1.
5.2.
5.3.
5.4.
5.5.
5.6.
5.7.
6.
7.
8.
Joh.-Christoph Schütz
HE.8234_C 1/98
Downloaded from
www.Manualslib.com
Hinweis, welche (Ersatz-) Teile vom Kunden selber ausgewechselt werden dürfen.
manuals search engine
Serialnummer
h:\doku\bed_kl\hydr\he8234_c.doc
Anz. der Seiten: 21

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Klauke Textron HK 12/2

Inhaltszusammenfassung für Klauke Textron HK 12/2

  • Seite 1: Inhaltsverzeichnis

    Bedienungs- und Wartungsanleitung Instruction and Service Manual HK 12/2 Serialnummer Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des hydraulischen Preßwerkzeuges 4.1. Beschreibung der Komponenten 4.2. Beschreibung der Betätigungs- und Überwachungsfunktionen 4.3. Beschreibung des Preßvorganges Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Gerätes 5.2.

  • Seite 2: Lieferumfang

    Bedienungsanleitung Bitte prüfen Sie anhand Ihres Lieferscheins, ob Sie auch die von Ihnen gewünschten Zubehörteile erhalten haben. Bedienungsanleitung für das hydraulische Preßgerät Typ HK 12/2, Seriennummer ..... 1. Einleitung • Vor Inbetriebnahme Ihres Preßgerätes lesen Sie sich die Bedienungsanleitung sorgfältig durch.

  • Seite 3: Beschreibung Des Hydraulischen Preßwerkzeuges

    Bedienungsanleitung HK 12/2 Seite 3 ___________________________________________________________________________ 4. Beschreibung des hydraulischen Preßwerkzeuges 4.1. Beschreibung der Komponenten Das hydraulische Preßwerkzeug mit unserer Typbezeichnung HK 12/2 bestehen aus folgenden Komponenten: Bild 1 Hydraulikschlauch Pumphebel Ölstopfen Haltebügel Rückstellhebel Pos.-Nr. 5 Pos.-Nr. 1 Pos.-Nr. 4 Pos.-Nr.

  • Seite 4: Beschreibung Der Betätigungs- Und Überwachungsfunktionen

    Bedienungsanleitung HK 12/2 Seite 4 ___________________________________________________________________________ 4.2. Beschreibung der Betätigungs- und Überwachungsfunktionen Zum Entfernen der Transportsicherung (Pos.-Nr. 2) wird der Pumpenhebel (Pos.-Nr. 1) nach unten in Richtung des Pumpenkörpers gedrückt und der Haltebügel zur Seite geschwenkt. Durch Fußbetätigung des Pumpenhebels wird die Pressung eingeleitet. Nach kontinuierlicher Betätigung des Fußhebels schaltet die Pumpe nach einem hörbaren Klicken...

  • Seite 5: Erläuterung Des Anwendungsbereiches

    Ausgangsposition zurück und das Verbindungsmaterial wird aus dem Preßkopf (Pos.-Nr. 6) entfernt. 5.2. Erläuterung des Anwendungsbereiches Unser hydraulisches Preßgerät vom Typ HK 12/2 verfügt über eine große Anzahl verschiedener Werkzeugeinsätze (Pos.-Nr. 7) zum Verpressen von Cu- und Al-Verbindungsmaterial. Tabelle 2 Bild 2 Preßbereich...

  • Seite 6: Verarbeitungshinweise

    Bedienungsanleitung HK 12/2 Seite 6 ___________________________________________________________________________ Sollten andere Verbindungsmaterialien verpreßt werden müssen, ist eine Rücksprache mit dem Werk zwingend erforderlich. Achtung Desweiteren dürfen keine unter Spannung stehenden Teile verpreßt werden. Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung sicherzustellen.

  • Seite 7: Wartungshinweise

    Bedienungsanleitung HK 12/2 Seite 7 ___________________________________________________________________________ Mit den in Tabelle 3 Abs. j beschriebenen Einsätzen für C-Klemmen dürfen ausschließlich Klauke-Klemmen verpreßt werden. Bei C-Klemmen anderer Hersteller kann keine Garantie für eine ordnungsgemäße Verpressung gegeben werden. Gleiches gilt im Übrigen für das Verbindungsmaterial aus Tab.

  • Seite 8: Ölwechsel- Und Wartungsintervalle

    Bedienungsanleitung HK 12/2 Seite 8 ___________________________________________________________________________ 5.5. Ölwechsel- und Wartungsintervalle. Es ist empfehlenswert, das Gerät in regelmäßigen Abständen durch einen Sachkundigen zu warten, um einen einwandfreien Zustand vor dem nächsten Gebrauch zu gewährleisten. Tabelle 5 Wartungsplan: Was? Wann? wer? _________________________________________________________________________________________________...

  • Seite 9: Verhalten Bei Störungen

    Bedienungsanleitung HK 12/2 Seite 9 ___________________________________________________________________________ 6. Verhalten bei Störungen Erreicht die Pumpe nicht Ihren vollen Druck, so kann Luft in das System eingedrungen sein. Abhilfe: Halten Sie bitte den Preßkopf tiefer als die Pumpe und betätigen Sie den Pumphebel bis die Preßeinsätze ihre Endlage erreicht haben.

  • Seite 10: Technische Daten

    Bedienungsanleitung HK 12/2 Seite 10 ___________________________________________________________________________ 8. Technische Daten Preßkraft (PK 120/38): 130 kN Gewicht (PK 120): 5,5 kg Hub, Öffnungsweite: 38 mm Temperaturbereich des Hydrauliköls: -20°C bis +40°C Schlauchlänge: Hydrauliköl: "Schell Tellus T15" Betriebsdruck: 700 bar Eingefüllte Ölmenge Gesamtgewicht:...
  • Seite 11 Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0 D-42855 Remscheid Fax: ++49 (0)2191/907-141 ____________________________________________________________________________ Instruction Manual HK 12/2 Index Introduction Labels Warranty Description of the hydraulic crimping unit 4.1. Description of the components 4.2. Description of the operation 4.3. Description of the crimping processes Remarks with respect to the determined use 5.1.
  • Seite 12 Instruction manual Please check according your bill of delivery if you received all requested dies. Instruction Manual for the hydraulic crimping unit Type HK 12/2, Serial-No......1. Introduction Before starting to use the tool please read the instruction manual carefully.

  • Seite 13: Description Of The Components

    Instruction manual HK 12/2 page 13 __________________________________________________________________________ 4. Description of the hydraulic crimping unit 4.1. Description of the components The hydraulic crimping unit type HK 12/2 consists of the following components: picture 1 High pressure hose Pump lever Oil plug...

  • Seite 14: Description Of The Operation

    Instruction manual HK 12/2 page 14 __________________________________________________________________________ 4.2. Description of the operation In order to remove the hook (Pos.-No. 2) the pump lever (Pos.-No. 1) will be pressed towards the body of the pump so that the hook can be pushed aside and thus releasing the pump lever.
  • Seite 15 5.2. Explanation of the application range Our hydraulic crimping tool type HK 12/2 has a large number of various dies (Pos.-No. 7) available to crimp primarily copper and aluminium but also other connecting material.

  • Seite 16: Mounting Instructions

    Instruction manual HK 12/2 page 16 __________________________________________________________________________ Attention Only crimp copper and Aluminium connecting material or special connecting material which are mentioned in table 2. If different conducting materials have to be crimped, please contact the manufacturer. Attention Do not use on or near live circuits.
  • Seite 17 Instruction manual HK 12/2 page 17 __________________________________________________________________________ With those dies mentioned in Table 3a only Klauke cable lugs and connectors „Standard type“ are supposed to be crimped. Crimping of commercial cable lugs and connectors of other suppliers will not result in a perfect crimp.
  • Seite 18 Instruction manual HK 12/2 page 18 __________________________________________________________________________ Attention Hydraulic oils can cause cutaneous eruption (eczema) or other health hazards. Avoid longer skin contact. Wash your hands carefully after each contact. 5.6. Storage and transport of the crimping tool In order to protect the pump unit against damages it has to be cleaned carefully after heavy duty operations.

  • Seite 19: Technical Data

    Instruction manual HK 12/2 page 19 __________________________________________________________________________ 7. Putting out of service/waste disposal After many years of intensive use even a high quality tool has finally to be put out of service. The disposal of the various components of the tool have to be treated separately. The first step is to dispose of the oil at special delivery points.
  • Seite 20 Service HK 12/2 Seite/page 20 ___________________________________________________________________________ SLOWENIEN: Isaria d. o.o. Mrs. Zorz Proizvdnja in trgovina Cece 2a 1420 Trovlje (Slowenien) DEUTSCHLAND Klauke Remscheid Tel.: ++386-356-31800 Herr Radtke Fax: ++386-356-3180 Auf dem Knapp 46 42855 Remscheid SPANIEN/ ANDORRA: Gave Electro S.A.
  • Seite 21 Service HK 12/2 Seite/page 21 __________________________________________________________________________ UNGARN Trend Elektro SÜDARFIKA Eberhardt Martin CC Mr. Istvan Imrik Mr. Roger Martin H-1117 Budapest 55 Evelyn Street Dombovari ut 5-7 (Ungarn) Newland Johannesburg Tel.: 0036-1-464-3118 Post point Delarey 2114 Fax: 0036-1-464-3119 Tel.: 0027-11-6732043 E-Mail: trendelektro@freemail.hu...
