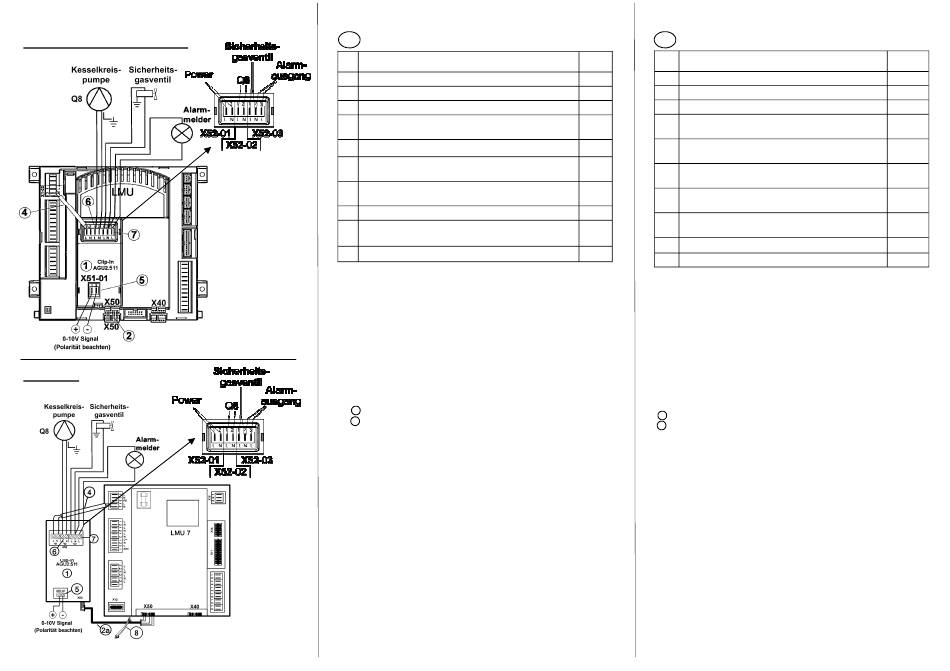

elco Clip-In AGU2.511 Montagehinweise Seite 2

Thision / Trigon S / Trigon L
Thision S
D
Pos. Bezeichnung
1 Clip-in 0-10V (AGU2.511)
2 Mini-Flachbandleitung (AGU2.511 zu LMU 6)
2a Mini-Flachbandleitung (AGU2.511 zu Thision S)
4 Netzkabel mit 2 Steckern (Anschluss AGU2.511 an
LMU)
5 2-pol. Stecker (Anschluss 0-10V an Clip-In AGU2.511)
6 2-pol. Stecker (Anschluss Pumpe an Clip-In
AGU2.511)
7 3-pol. Stecker (Anschluss Sicherheitsgasventil und
Alarmausgang an Clip-In AGU2.511)
8 Befestigungsclip für Flachbandleitung 2a (Thision S)
9 Zugentlastung mit Schraube für 230V Kabel bei Thisi-
on (S)
Montagehinweis
Vor Montagearbeiten die LMU vom Netz trennen.
Beim Anschluss an die Stecker des Clip-In auf die Polung
achten.
Das Clip-in (AGU2.511) (1) auf der LMU einklinken. Bei Thision
•
S neben LMU7 in Blechwand einklinken.
Stecker des Kabels (4) an X52-01 des Clip-in (1) und an X1-02
•
der LMU stecken.
Flachbandleitung (2) (bei Thision S (2a)) auf Platine des Clip-in
•
(1) und auf die LMU Platine an X40 oder X50 stecken.
0-10V Signal (Temperaturvorgabe) an Klemme X51-01 anschlie-
•
ßen (5) Polarität beachten
+ = Klemme 1
- = Klemme 2
Externe Komponenten (Gasventil, Alarmgeber) gemäß Bele-
•
gung der Relais anschließen.
Flachbandleitung (2a) bei Thision S mit Befestigungsclip (9) an
•
Regelungsgehäuse befestigen.
Schutzleiter (PE) an Schutzleiterklemme anklemmen.
•
Bei LMU6 muss der Parameter 618 (Konfigeingang R) in Fach-
mannebene auf 4 (Temperaturvorgabe 0-10V) eingestellt werden.
Bei Thision S befindet sich der Parameter im Konfigurationsmenü
(Fachmannebene) 5973 (Funktion Eingang RelCl) Einstellung:
Sollwertvorgabe.
IT
Menge Pos. Designazione
1 Clip-in 0-10 (AGU2.511)
1
1 2 Piattina multipolare (Clip-in AGU2.511 ->LMU 6)
1 2a Piattina multipolare (Clip-in AGU2.511 ->Thision S)
4 cavo con 2 connettori (collegamento AGU2.511 a
1
LMU)
1 5 Cavo rete con 2 connettori (Collegamento
AGU2.511 a LMU)
1
6 connettore bipolare (collegamento pompa a clip-in
AGU2.511)
1
7 Connettore tripolare (Collegamento valvola di sicu-
rezza e uscità d'allarme a clip-in AGU2.511)
1
8 Clip per fissaggio della piattina multipolare Thision
3
S
9 Passa cavo a vite
1
Indicazioni per il montaggio
Prima del montaggio staccare LMU dalla rete.
Rispettare la polarità per il collegamento ai connettori Clip-in
Innestare il clip-in /AGU 2.511) (1) sulla sinistra dell'LMU
•
Collegare il cavo (4) al morsetto X52-01 del clip-in (1) e al mor-
•
setto X1-02 dell'LMU
Collegare la piattina (2) al Clip-In (1) X50 e al morsetto X40 o
•
X50 dell'LMU
Collegare il segnale 0-10V (parametro temperatura) al morsetto
•
X51-01, considerando la polarità.
+ = morsetto 1
- = morsetto 2
Collegare i componenti esterni (valvola a gas, segnalatore
•
d'allarme) secondo la disponibilità del relè
Fissare la piattina (2a) al coperchio del regolatore (tramite clip
•
per fissaggio)
• Collegare il cavo di massa (PE) al morsetto di sicurezza
Sull'LMU 6 deve essere posizionato sul livello 4 nel menu installa-
tori (Parametri temperatura 0-10) il parametro 618 (Configurazione
d'ingresso R).
Il parametro della THISION S si trova nel menu di configurazione
(menu installatori) 5973 (funzione ingresso RelCI) Regolazione:
Setpoint preselezionato
Quantità
1
1
1
1
1
1
1
1
3
1
