Integra ACT-RX1 Kurzanleitung

Mini ricevitore autoapprendimento,
gestisce codici standard da 12 a 64 bit e rolling HCS©
ACT-RX1_310315_VXX01_IT-GB-FR-DE
IT
Ricevitore
► COLLEGAMENTO DEL RICEVITORE.
ALIMENTAZIONE (2 e 3). Il ricevitore può essere alimentato da 12 a
24 volt sia in corrente continua che in corrente alternata. Se si utilizza
la corrente continua deve essere rispettata la polarità (il positivo sul
morsetto n° 3).
ANTENNA (1 e 2). L'antenna deve essere collegata con il positivo
(anima) sul morsetto n° 1 e il negativo (calza) sul morsetto n° 2.
Se si utilizza solamente un fi lo (17cm per freq. 433.92 Mhz - 8,5 cm
per freq. 868 Mhz ), questo va collegato al morsetto n° 1.
USCITA. L'uscita del contatto relè normalmente aperto si trova sui
morsetti 4 e 5.
Si raccomanda di non collegare tali contatti alle alte tensioni ed
assicurarsi che la corrente sul contatto non superi 1 ampère.
► UTILIZZO DEL RICEVITORE:
***AL PRIMO UTILIZZO BISOGNA OBBLIGATORIAMENTE
ESEGUIRE IL RESET DELLA MEMORIA ***
ATTENZIONE!! questa operazione cancella tutti i codici presenti
in memoria. E' necessario eseguire il reset della memoria prima di
apprendere il primo telecomando in modo che non ci siano dei codici
precedentemente appresi e non utilizzati sull'impianto,
procedura di reset:
1. Assicurarsi che l'uscita non sia attivata (contatto relè aperto).
2. Assicurarsi che il ricevitore non sia in apprendimento. Il led rosso
deve essere spento oppure deve emettere solo brevi lampeggi.
3. Tenere premuto il pulsante fi no a che il led rosso non si accende.
4. Attendere che il led rosso ritorni spento oppure lampeggiante.
GESTIONE DEL TIPO DI CODICI.
Questa ricevente è in grado di gestire i codici standard da 12 a 64 bit
e i codici rolling tipo HCS©. Il primo trasmettitore appreso determina
il tipo di codice che la ricevente deve gestire, di conseguenza i
trasmettitori successivamente appresi devono avere lo stesso tipo
di codice.
Per i codici rolling è possibile attivare o disattivare il controllo delle
chiavi e del contatore rolling. Quest'ultima funzione permette cosi'
di scegliere il grado di sicurezza dell'accesso al funzionamento della
ricevente.

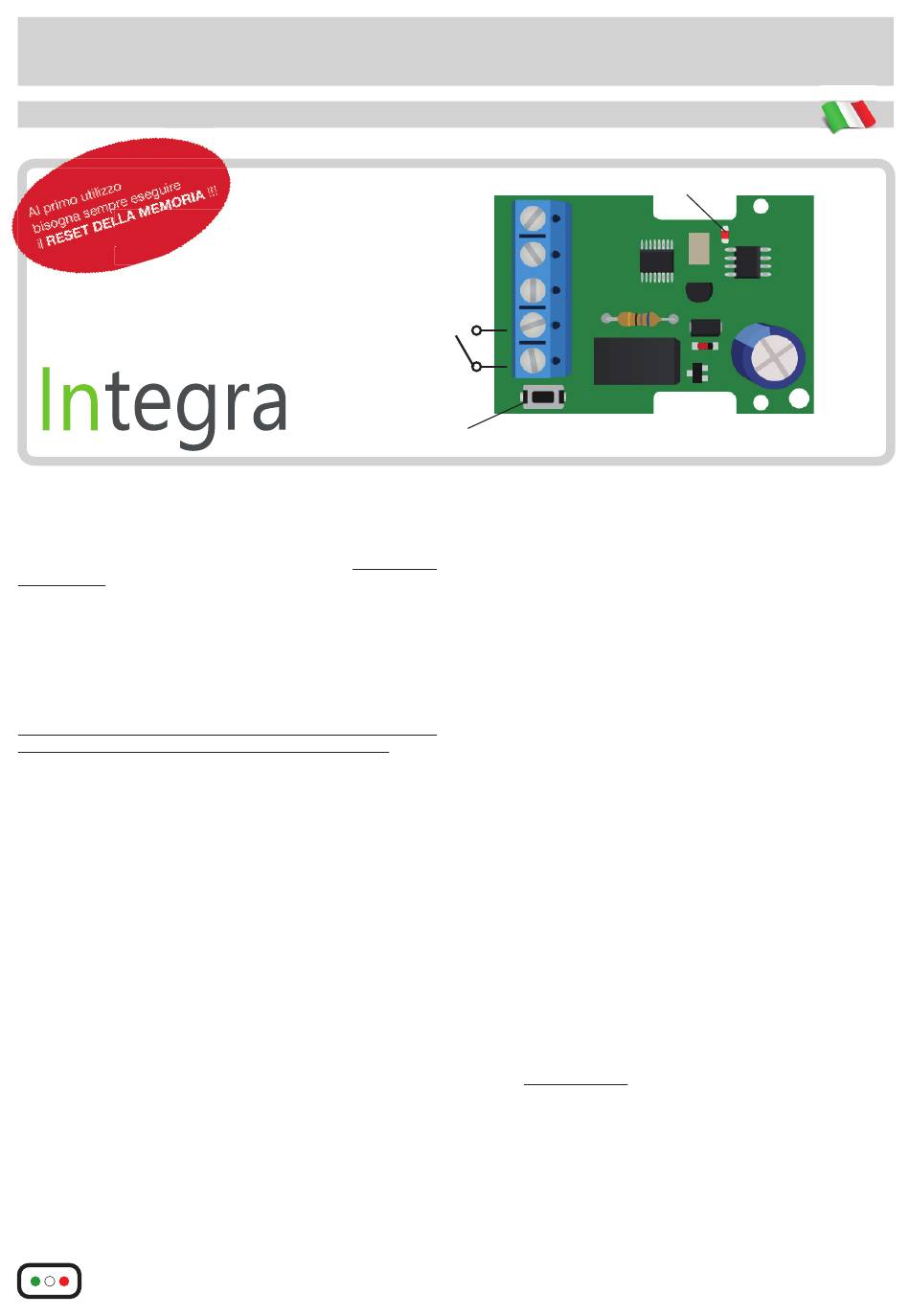

100%
ITALY
1
+ ANTENNA
2
- ANTENNA
3
+ ALIMENTAZIONE
4
USCITA RELE'
5
PULSANTE
-
+
► ATTIVAZIONE / DISATTIVAZIONE
CONTROLLO ROLLING.
Questa procedura serve per attivare o disattivare il controllo delle
chiavi e del contatore rolling per i codici rolling. Se si attiva questo
controllo, la ricevente accetterà solamente i codici rolling con chiave
proprietaria (chiave del produttore) e controllerà il contatore rolling in
modo che il trasmettitore non possa essere copiato.
La procedura è la seguente:
1. Assicurarsi che il ricevitore abbia le uscite disattivate e che non
sia in apprendimento.
2. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
3. Premere e rilasciare il pulsante. Il led rosso lampeggia e rimane
acceso.
4. Premere e rilasciare il pulsante. Il led rosso si spegne e rimane
spento se la funzione è stata disattivata, mentre continua ad
emettere brevi lampeggi se la funzione è stata attivata.
APPRENDIMENTO DI UN TRASMETTITORE.
Per apprendere un codice di un trasmettitore procedere come segue:
1. Assicurarsi che il ricevitore abbia l'uscita non attivata.
2. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
3. Premere il tasto del trasmettitore entro 5 secondi. Se il codice
viene appreso il led rosso lampeggia velocemente. Se il led
rosso lampeggia lentamente signifi ca che la memoria codici è
piena. Se il led rosso non esegue alcun lampeggio signifi ca che
il trasmettitore non è compatibile.
FUNZIONE USCITA PASSO PASSO.
L'uscita del ricevitore può essere impostata per il funzionamento
passo passo (sempre attivata o sempre disattivata). Per attivare o
disattivare questo funzionamento è suffi ciente premere il pulsante
quando l'uscita è attivata. Se l'uscita era in funzionamento normale,
verrà attivata la funzione passo passo, mentre se tale funzione era
già attiva, l'uscita ritornerà al funzionamento normale.
CANCELLAZIONE DI UN TRASMETTITORE.
Eseguendo la procedura di seguito descritta è possibile cancellare
dalla memoria un singolo trasmettitore.
Procedura di cancellazione:
1. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
2. Premere il tasto del trasmettitore. Se questo è in memoria, il led
rosso lampeggierà per circa 3 secondi per poi ritornare allo stato
normale. Durante questo tempo premere di nuovo il pulsante.
ACT-RX1
LED
