Abgas-Luft-System WAL-PP (WTC-GB)

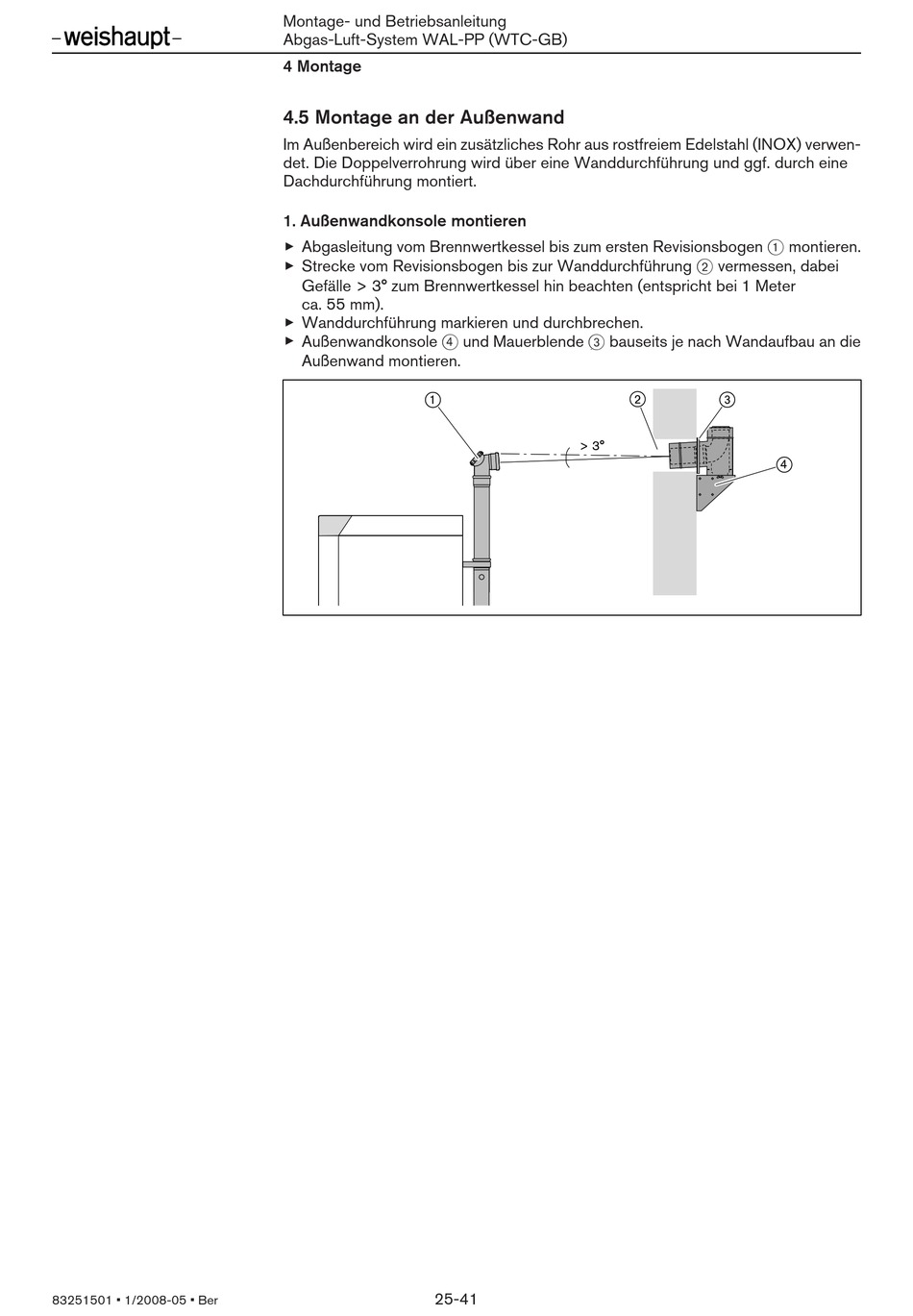

4 Montage
4.5 Montage an der Außenwand
Im Außenbereich wird ein zusätzliches Rohr aus rostfreiem Edelstahl (INOX) verwen-
det. Die Doppelverrohrung wird über eine Wanddurchführung und ggf. durch eine
Dachdurchführung montiert.
1. Außenwandkonsole montieren
▶
Abgasleitung vom Brennwertkessel bis zum ersten Revisionsbogen 1 montieren.
▶
Strecke vom Revisionsbogen bis zur Wanddurchführung 2 vermessen, dabei
Gefälle > 3° zum Brennwertkessel hin beachten (entspricht bei 1 Meter
ca. 55 mm).
▶
Wanddurchführung markieren und durchbrechen.
▶
Außenwandkonsole 4 und Mauerblende 3 bauseits je nach Wandaufbau an die
Außenwand montieren.
25-41
> 3°
