4.4 Schaltplan für Anschluss von Stromversorgung, Abnehmer
und Sensoren
Der Regler R747 wird mit angeschlossenen Kabeln geliefert: Stromversorgung,
Zubringer, Lüfter sowie ZH- und WW-Pumpen.
Der
Regler
Warmwassersensoren geliefert.
ZAS
L N
Bezpieczniki
2 x 4A F
SIEĆ
230V~

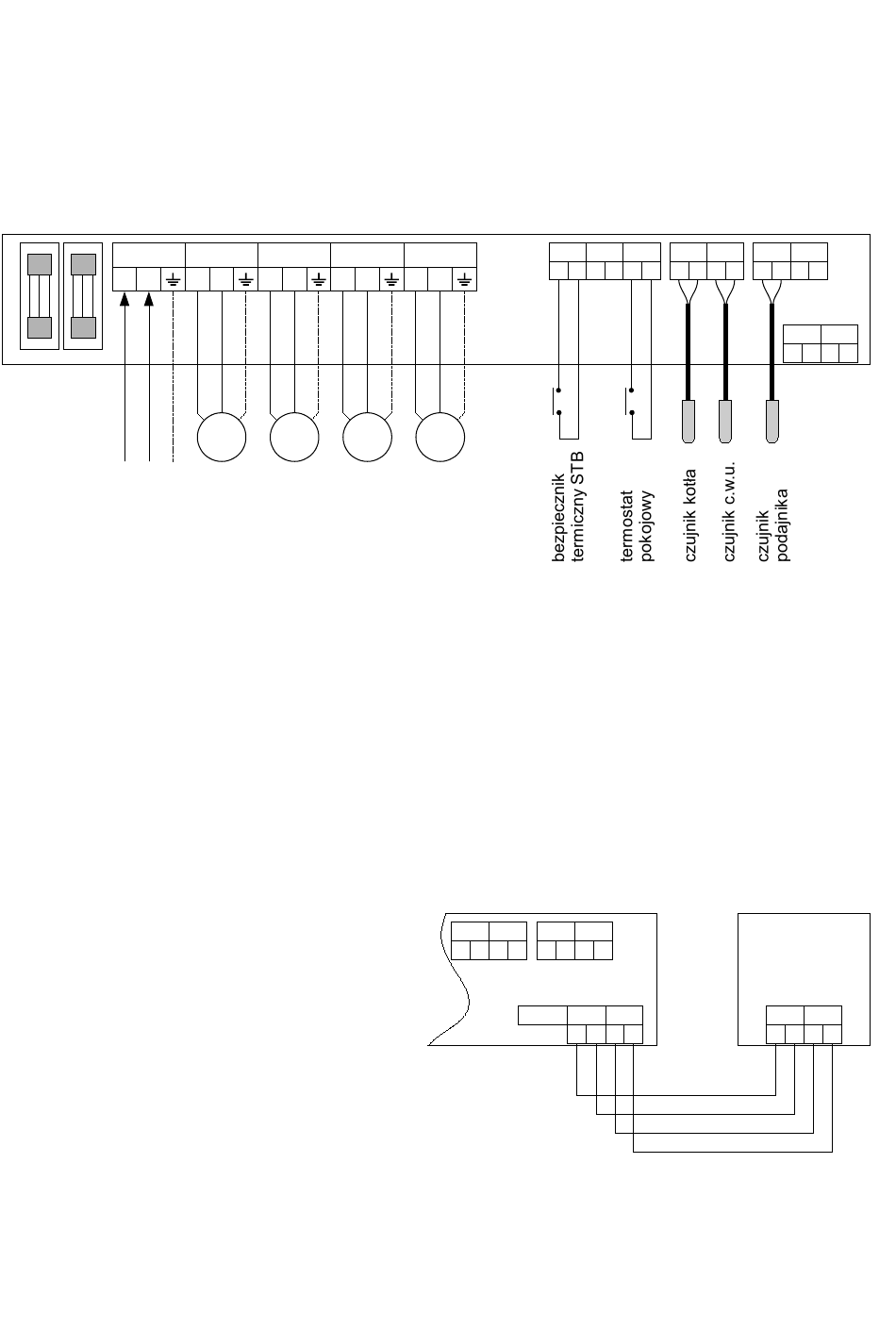

Abbildung 7: Ausführungsschaltplan des Reglers R747
4.5 Anschluss des Zimmerthermostats
Der Zimmerthermostat ist an die mit TER gekennzeichneten Klemmen im Regler
anzuschließen. Diese Klemmen sin dnach Abnahme der hinteren Abdeckung des Reglers
sichtbar. Der Thermostat darf keinerlei Spannung an den Regler ausgeben! Er muss ein
ON/OFF Signal geben (Kontakte geschlossen / Kontakte offen). Der Zimmerthermostat ist in
einem für das gesamte beheizte Gebäude repräsentativen Raum zu installieren, fern von
Wärmequellen sowie Türen und Fenstern, auf einer Höhe von 1,2 - 1,7 m über dem Boden.
Nach dem Anschluss des Zimmerthermostats ist dieser im Parameter „Thermostat" zu
aktivieren.
4.6 NANO-Anschluss – fortgeschrittenes Ablese- und Steuerpult. i
sterującego.
Der Regler arbeitet mit NANO-Pulten
zusammen, die sich des C14-Protokolls
bedienen, z. B.: NANO 3G, NANO PLUS.
NANO ist an die entsprechenden mit
„RS485
U-G-B-A"
Klemmen mithilfe des 4-adrigen Kabels mit
einem
Aderdurchmesser
0,25mm2 laut Schaltplan anzuschließen.
Damit der ausgewählte Heizkreis mit
NANO zusammenarbeiten kann, ist dieser durch Auswahl der Nummer des Thermostats, mit
dem der Regler zusammenarbeitet, im Parameter „Thermostat" zu konfigurieren.
