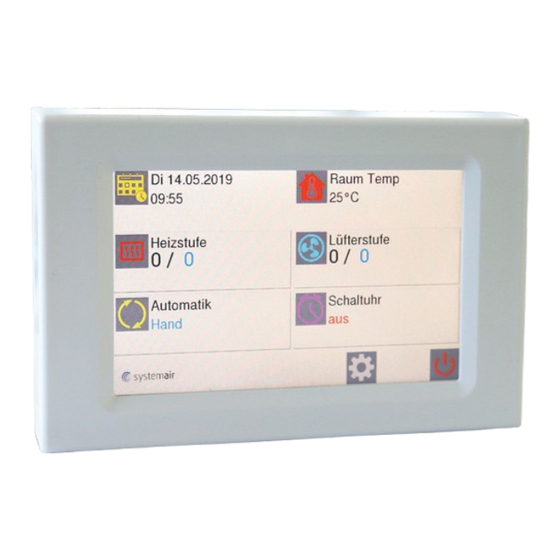

- Seite 1 Luftschleier eco2020 Ε Funktions- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
5.6 Werkseinstellungen 5.7. Memory Funktion Bildschirmschoner Fehlermeldungen 7.1 COM Fehler 7.2 Frostalarm (optional) 7.3 Keine Freigabe 7.4 Filter reinigen 7.5 Sensor Defekt 7.6 Motorfehler 7.7 Heizungsfehler Selbsthilfe Schaltplan eco2020 E ( EC Platine) 10. Schaltplan eco2020 E (AC Platine ) -
Seite 3: Startbildschirm
Startbildschirm Bei Einschaltung der Spannungsversorgung erscheint das Firmenlogo für ca. 5 sec. Im Anschluss folgt der Startbildschirm. Generell gelangt man durch aktivieren des Home-Buttons zurück zum Startbildschirm. Handbetrieb 2.1 Ventilatorstufe einstellen Durch aktivieren des Symbols „ Lüfterstufe“ ändert sich das Display und man kann mit den Pfeilen (trotz EC-Ventilatoren) eine vorprogrammierte Möglichkeit der Ventilatorstufen 0 - 5 realisieren. -
Seite 4: Automatikbetrieb
Lüfterstufe in blau angezeigt. Stufen die in Betrieb sind, werden schwarz angezeigt. Automatikbetrieb Um den Automatikbetrieb zu aktivieren, ist folgende Vorgehensweise zu beachten: „Automatik“ aktivieren gewünschten Automatikbetrieb auswählen Die gewünschten Einstellungen über „Home“ aktivieren! Gewünschte Temperaturen (Raumtemperatur, Auskühlschutz) einstellen! Automatik: Auskühlschutz (AS) Mit dem Auskühlschutz bei Elektrogeräten wird der Abtransport der Stauwärme innerhalb des Gerätes... -
Seite 5: Automatik: Türkontakt (Tk)
Automatik: Türkontakt (TK) Mit der TK- Automatik besteht die Möglichkeit den Luftschleier in Verbindung mit einem Türkontakt zu aktivieren. Hierbei wird automatisch die vorgewählte Ventilatorstufe aktiviert. Über 1. „Einstellungen“ und 2. „Nachlauf“ kann die Dauer des Betriebes bis zu 300 sec ausgewählt werden. -
Seite 6: Einstellungen
Einstellungen Durch aktivieren des Symbols „Einstellungen“ können diverse Funktionen eingestellt werden. Sprache Filterzeit Bildschirm Datum / Uhrzeit Nachlauf Werkseinstellungen Memory Funktion Sprachen Durch aktivieren des Symbols „Sprache“ lässt sich die gewünschte Sprache auswählen. Filterzeit Durch aktivieren des Symbols „Filterzeit“ lässt sich der gewünschte Reinigungsintervall des Ansauggitters einstellen. -
Seite 7: Nachlauf
Nachlauf Siehe Einstellung 3.3 Werkseinstellungen Es erfolgt ein RESET der Steuerung. Alle Daten werden gelöscht und auf die im Werk eingestellten Werte zurückgesetzt. Memory-Funktion Die eco2020 verfügt werkseitig über eine Memory- Funktion. Nach Spannungsausfall erfolgt Wiedereinschaltung auf die zuvor eingestellten Werte. Diese Funktion ist durch drücken auf d a s S y m b o l „... -
Seite 8: Frostalarm (Optional)
Bitte folgende Vorgehensweise beachten: RESET wird durch Ausschaltung Wiedereinschaltung Versorgungsspannung durchgeführt. Dabei unbedingt die SLAVE Anlagen zuerst mit Spannung versorgen! 7.2 Frostalarm Tritt nur ein bei eingebautem Frostschutzthermostat vorhandenem Magnetventil auf. Unterschreitung der Ansaugtemperatur von ca. 7 °C werden die Ventilatoren ausgeschaltet und das Magnetventil wird geöffnet. -
Seite 9: Motorfehler
7.6 Motor Fehler Bitte defekten Motor gegen einen neuen austauschen. Bei Bestellung, dem Lieferanten Motortyp angeben. Heizung Fehler Symbol „Heizung Fehler“ weist eine Überhitzung des Gerätes hin, entstanden durch eine evtl. Verschmutzung Ansauggitters – Ansauggitter prüfen und reinigen. 8 Selbsthilfe Fehler Anzeige Mögliche Ursache... -
Seite 10: Schaltplan Eco2020 E ( Ec Platine)
9. Schaltplan (EC Platine ) 150 x 95 x 30 mm Raum Temp Fr 21.09.2018 Raumtemp. Sensor eingebaut 07:52 10°C Heizstufe Lüfter Stufe 0 / 0 0 / 0 Automatik Schaltuhr Hand zum Steuerteil (CONTROL) Adresse 1-9 Standard S 60° Anschlusskabel zu weiteren (20 m) mit... -
Seite 11: Schaltplan Eco2020 E (Ac Platine )
Stufe 3 = Stufe 1 + Stufe 2 den Vorschriften des VDE und des zuständ. Technische Änderungen vorbehalten EVU ausführen. Name Datum gezeichnet/signet 29.01.2019 Maßstab Werkstoff Pos. T eile Gruppe Kundenzeichnung Nr.: Erstelldatum eco2020 E AC 190102 Benennung Name Kunde Blatt 1 von 1... - Seite 12 Systemair GmbH Seehöfer Straße 45 D-97944 Boxberg Tel.: +49 (0) 7930 9272-0 Fax: +49 (0) 7930 9272-92 info@systemair.de www.systemair.de...
