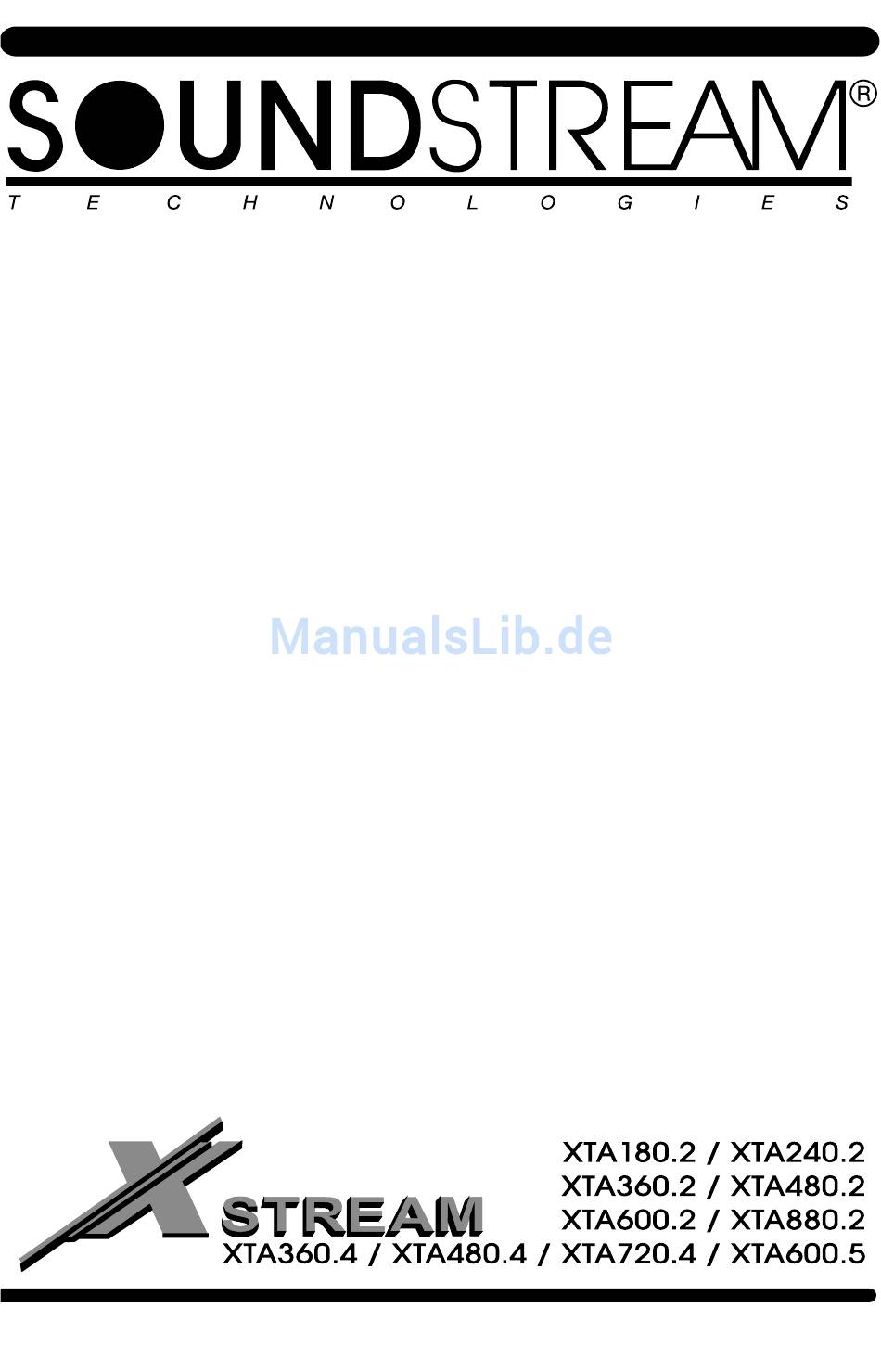

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause SOUNDSTREAM entschieden haben. Diese Verstärker gehorchen höchsten Qualitätsstandards und werden unter Verwendung neuester Technologie entwickelt und gebaut. Bevor Sie die Installation beginnen, lesen Sie bitte diese Bedienungsanleitung genau durch. -
Seite 3: Produkt Highlights
Produkt-Highlights • Neu gestylte hoch wärmeleitfähiger Kühlkörper aus einer Aluminiumlegierung. Dadurch ist eine optimale Kühlleistung und maximale Robustheit garantiert • Problemloser Anschluss weiterer Verstärker durch Vollbereichs- Cinchausgänge • Regelbare Hochpass- und Tiefpass-Frequenzweiche mit einer Flankensteilheit von 12dB/Oktave für problemlose akustische Anpassung an verschiedene Lautsprecher •... -
Seite 4: Ausgangsleistung & Sicherungswerte
4 OHM STEREO 2 OHM STEREO 4 OHM GEBRÜCKT SICHERUNG 2 x 45W XTA180.2 2 x 90W 180W 2 x 60W XTA240.2 2 x 120W 240W XTA360.2 2 x 90W 2 x 180W 360W 25A x 2 XTA480.2 2 x 120W... -
Seite 5: Spezifikationen
Abmessungen Länge MODEL Breite Höhe 178 mm XTA180.2 254 mm 61 mm XTA240.2 208 mm 254 mm 61 mm XTA360.2 279.5 mm 254 mm 61 mm XTA480.2 348 mm 254 mm 61 mm 508 mm XTA600.2 254 mm 61 mm 549 mm XTA880.2... -
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges. -
Seite 7: Funktionen & Bedienelemente Xta180.2/Xta240.2/Xta360.2
Funktionen & Bedienelemente XTA180.2 / XTA240.2 / XTA360.2 Oberseite Vorderseite Rückseite XTA480.2 / XTA600.2 / XTA880.2 Oberseite Vorderseite BASS SONIC BOOST Rückseite... -
Seite 8: Funktionen & Bedienelemente Xta360.4/Xta480.4/Xta720.4
Funktionen & Bedienelemente XTA360.4 / XTA480.4 / XTA720.4 Oberseite Vorderseite BASS SONIC BOOST Rückseite XTA600.5 Oberseite Vorderseite Rückseite... -
Seite 9: Funktionen & Bedienelemente - Beschreibung
Funktionen & Bedienelemente - Beschreibung 1. LINE INPUT REAR - Cincheingänge für Kanal 3 & 4 (Hecksystem) 2. LINE INPUT FRONT - Cincheingänge für Kanal 1 & 2 (Frontsystem) 3. LEVEL-Regler - regelt die Eingangsempfindlichkeit der Kanäle zwischen 4 Volt und 0.5 Volt 4. -
Seite 10: Kanal Eingangsmodus
23. INPUT MODE - Eingangswahlschalter für Kanal 1-4 bei XTA360.4/XTA480.4/XTA720.4/XTA600.5, mit diesem Schalter können Sie wählen, ob Sie den Verstärker im 2/3/4 Kanalmodus ansteuern 2-Kanal Eingangsmodus Rückansicht Steuergerät Lautsprecher aktiv ja/nein Vorderansicht nein nein nein nein 3-Kanal Eingangsmodus Vorderansicht 4-Kanal Eingangsmodus Vorderansicht... -
Seite 11: Ansteuerung Über Kanal
24. INPUT MODE - Eingangswahlschalter für Kanal 5 bei XTA600.5, mit diesem Schalter können Sie wählen, wie der Kanal 5 angesteuert wird. Ansteuerung über Kanal 5 Kanal 5 aktiv ja/nein Kanal 5 aktiv ja/nein Rückansicht Steuergerät Subwoofer-Ausgang Ansteuerung über Kanal 3&4 Steuergerät Rear-Ausgang Ansteuerung über Kanal 1&2... -
Seite 12: 2-Kanal Stereo - Xta180.2 / 240.2 / 360.2 / 480.2 / 600.2 / 880.2
2-Kanal Stereo - XTA180.2 / 240.2 / 360.2 / 480.2 / 600.2 / 880.2 Steuergerät Einstellungen: X-OVER Schalter = HPF BASS SONIC BOOST HPF-Regler = 60Hz bis 150Hz LPF-Regler = ohne Funktion BASS BOOST-Regler = ohne Funktion SUBSONIC-Regler = ohne Funktion 2-Kanal Mono - XTA180.2 / 240.2 / 360.2 / 480.2 / 600.2 / 880.2 Steuergerät Einstellungen:... -
Seite 13: 4-Kanal 2X Stereo - Xta360.4 / 480.4 / 720.4
4-Kanal 2x Stereo - XTA360.4 / 480.4 / 720.4 Steuergerät Einstellungen: X-OVER Schalter CH1/2 = HPF X-OVER Schalter CH3/4 = HPF HPF-Regler CH1/2 = 60Hz bis 150Hz HPF-Regler CH3/4 = 60Hz bis 150Hz LPF-Regler CH1/2 = ohne Funktion LPF-Regler CH3/4 = ohne Funktion BASS SONIC BOOST... -
Seite 14: 4-Kanal Im 3-Kanal Betrieb - Xta360.4 / 480.4 / 720.4
4-Kanal Stereo/Mono 3-Kanal - XTA360.4 / 480.4 / 720.4 Steuergerät Einstellungen: X-OVER Schalter CH1/2 = HPF X-OVER Schalter CH3/4 = LPF HPF-Regler CH1/2 = 60Hz bis 150Hz HPF-Regler CH3/4 = ohne Funktion LPF-Regler CH1/2 = ohne Funktion BASS LPF-Regler CH3/4 = 40Hz bis 120Hz SONIC BOOST BASS BOOST-Schalter = OFF oder ON... -
Seite 15: 5-Kanal 2X Stereo & Mono - Xta600
5-Kanal 2x Stereo und 1x Mono - XTA600.5 Steuergerät Einstellungen: X-OVER Schalter CH1/2 = HPF X-OVER Schalter CH3/4 = HPF HPF-Regler CH1/2 = 60Hz bis 150Hz HPF-Regler CH3/4 = 60Hz bis 150Hz LPF-Regler CH1/2 = ohne Funktion LPF-Regler CH3/4 = ohne Funktion X-Over-Schalter CH5 = LPF LPF-Regler Ch5 = 40Hz bis 120Hz 5-Kanal im 3-Kanal Betrieb - XTA600.5... -
Seite 16: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1. - Seite 17 Fehlerbehebung Fehler: Rauschen aus den Lautsprechern Ursache: 1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück. 2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück. 3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker einschalten.
