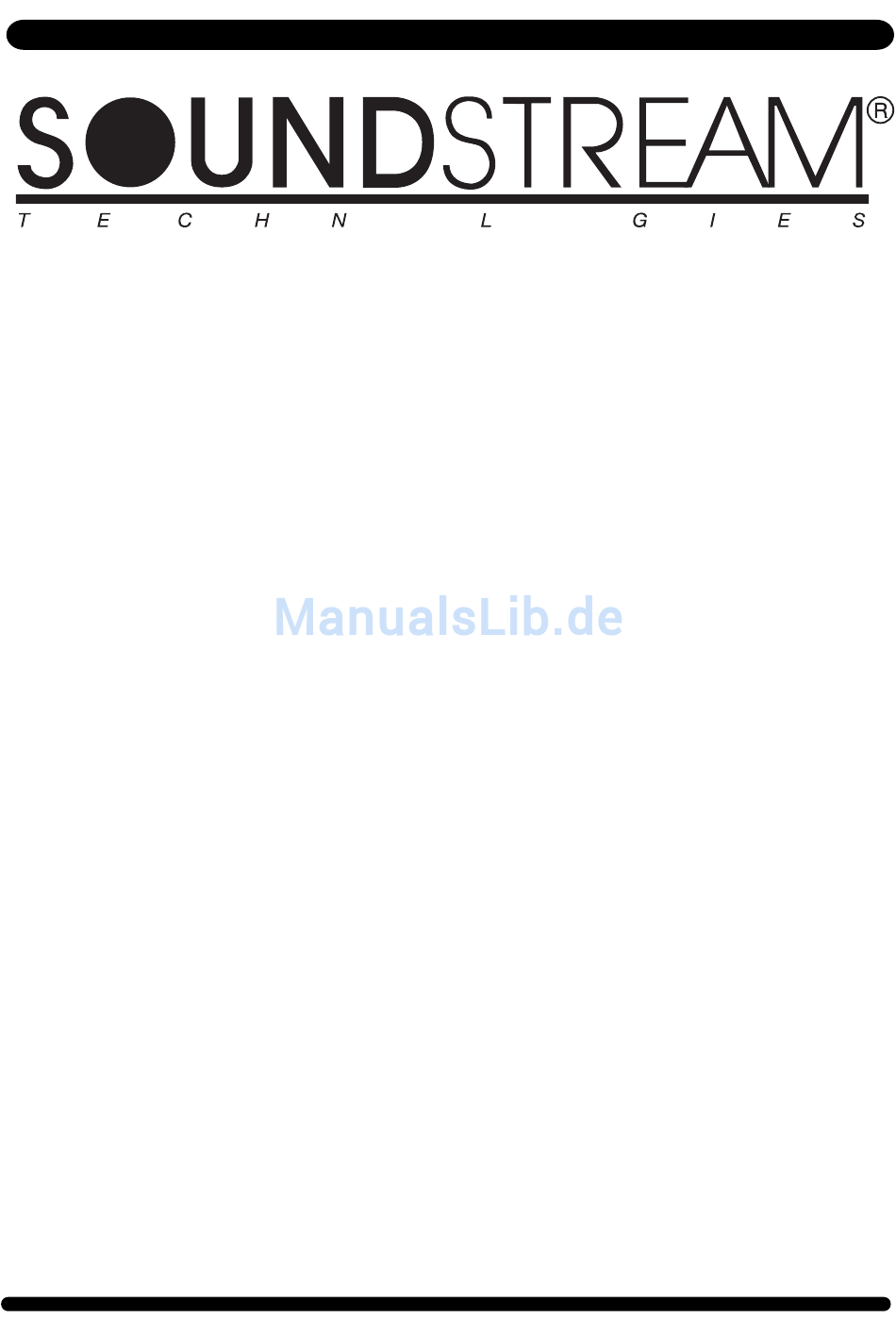

OWNER'S MANUAL
BEDIENUNGSANLEITUNG
REFERENCE
AMPLIFIER SERIES
RE F 30 0 . 2 / R E F 600. 2 / R E F 80 0. 2 / REF1 60 0 .2
R E F 480. 4 / R E F 80 0. 4 / R E F 8 80 .5

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Soundstream REF300.2

  • Seite 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG REFERENCE AMPLIFIER SERIES RE F 30 0 . 2 / R E F 600. 2 / R E F 80 0. 2 / REF1 60 0 .2 R E F 480. 4 / R E F 80 0. 4 / R E F 8 80 .5...
  • Seite 2: Inhaltsverzeichnis

    TABLE OF CONTENTS PAGE Features / Specifications Power Ratings / Dimensions Wiring 6 / 7 Panel Layout Key to Callouts 2Ch System Design #1, 2 2Ch System Design #3 4Ch System Design #1 4Ch System Design #2 4Ch System Design #3 5Ch System Design #1, 2 5Ch System Design #3 5Ch System Design #4...
  • Seite 3: Features / Specifications

    FEATURES • RUBI™ (Rapid-Use Branched Impulse) – proprietary power supply topology • STACT™ (Stabilized Apex Current Topology) – reduces power supply stress by 50% • Trident™ amplifier protection topology • Ultra-Low ESR Capacitance Bank – ensures rapid power delivery for dynamic peaks •...
  • Seite 4: Power Ratings / Dimensions

    POWER RATINGS & FUSES MODEL 4 ohm STEREO FUSE 2 ohm STEREO 4 ohm BRIDGED 100w x 2ch 40 Amp REF300.2 150w x 2ch 300w x 1ch 175w x 2ch 80 Amp REF620.2 310w x 2ch 620w x 1ch 133 Amp REF800.2...
  • Seite 5: Wiring

    WIRING Before beginning, disconnect the negative (-) terminal of the battery prior to working on the positive (+) terminal to prevent a short to ground. This is impor- tant to avoid serious damage to your car audio system and your car electrics. Reconnect the negative terminal only after all connections have been made.
  • Seite 6: Panel Layout

    PANEL LAYOUT REF300.2 / REF620.2 / REF800.2 / REF1600.2 [ 6 ]...
  • Seite 7 PANEL LAYOUT REF300.2 / REF620.2 / REF800.2 / REF1600.2 [ 7 ]...
  • Seite 8: Key To Callouts

    KEY TO CALLOUTS GND - Main ground connection. Bolt to a clean chassis point in the vehicle. +12V - Connected to a fuse or circuit breaker, then to the battery’s positive terminal. REM - Remote Turn-ON is connected to Radio's power antenna lead or a switchable +12V - FUSES- Satellite channels power supply fuses.
  • Seite 9: 2Ch System Design #1

    2 CHANNEL SYSTEM DESIGN #1 REF300.2/620.2/800.2/REF1600.2 2 CHANNEL SYSTEM DESIGN #2 REF300.2/620.2/800.2/REF1600.2 [ 9 ]...
  • Seite 10: 2Ch System Design

    2 CHANNEL SYSTEM DESIGN #3 REF300.2/620.2/800.2/REF1600.2 4 CHANNEL SYSTEM DESIGN #1 REF480.4/800.4 [ 10 ]...
  • Seite 11: 4Ch System Design

    4 CHANNEL SYSTEM DESIGN #2 REF480.4/800.4 [ 11 ]...
  • Seite 12: 4Ch System Design

    4 CHANNEL SYSTEM DESIGN #3 REF480.4/800.4 [ 12 ]...
  • Seite 13: 5Ch System Design #1

    5 CHANNEL SYSTEM DESIGN #1 REF880.5 5 CHANNEL SYSTEM DESIGN #2 REF880.5 [ 13 ]...
  • Seite 14: 5Ch System Design

    5 CHANNEL SYSTEM DESIGN #3 REF880.5 [ 14 ]...
  • Seite 15: 5Ch System Design

    5 CHANNEL SYSTEM DESIGN #4 REF880.5 [ 15 ]...
  • Seite 16: Trouble Shooting

    TROUBLE SHOOTING SYMPTOMS CHECK REMEDY NO SOUND Is the Status LED Check all fuses to amplifier. green illuminated? Be sure Turn-on lead is connected (NO) check signal leads. Check gain control. Check Tuner/Deck volume level. Clean contacts on fuse holders. Is the Status LED Check for speaker short or red illuminated? (YES)
  • Seite 17: Bedienungsanleitung Deutsch

    INHALT SEITE Eigenschaften / Technische Daten Leistungsangaben / Abmessungen Installationshinweise 21/22 Anschluss- & Funktionsbelegung Funktionsbeschreibung 2-Kanal System Design #1, 2 2-Kanal System Design #3 4-Kanal System Design #1 4-Kanal System Design #2 4-Kanal System Design #3 5-Kanal System Design #1, 2 5-Kanal System Design #3 5-Kanal System Design #4 Fehlerbehebung...
  • Seite 18: Eigenschaften

    EIGENSCHAFTEN • RUBI™ (Rapid-Use Branched Impulse) – Impulsgesteuerte Stromversorgung • STACT™ (Stabilized Apex Current Topology) – Stromspitzen-Reduktion • Trident™ – 3-fach Überlastschutzschaltung • Ultra-Low ESR Capacitance Bank – Netzteiltechnologie für dynamische Spitzen • Hawkins Bass Control™– Innovative Bass-Anhebungsschaltung • IDI™ (Intelligent Distress Indicator) – Schutzschaltungsanzeige •...
  • Seite 19: Leistungsangaben / Abmessungen

    LEISTUNGSANGABEN & SICHERUNGEN SICHERUNG MODELL 4 ohm STEREO 2 ohm STEREO 4 ohm GEBRÜCKT 40 Amp REF300.2 100w x 2ch 150w x 2ch 300w x 1ch 80 Amp REF620.2 175w x 2ch 310w x 2ch 620w x 1ch REF800.2 240w x 2ch...
  • Seite 20: Installationshinweise

    INSTALLATIONSHINWEISE Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Tank oder ähnliche Teile beschädigt werden. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation.
  • Seite 21: Anschluss- & Funktionsbelegung

    ANSCHLUSS- UND FUNKTIONSBELEGUNG REF300.2 / REF620.2 / REF800.2 / REF1600.2 [ 21 ]...
  • Seite 22 ANSCHLUSS- UND FUNKTIONSBELEGUNG REF300.2 / REF620.2 / REF800.2 / REF1600.2 [ 22 ]...
  • Seite 23: Funktionsbeschreibung

    FUNKTIONSBESCHREIBUNG GND - Masseanschluss - mit beliebigem blanken Punkt an der Karosserie verbinden +12V - Stromnschluss mit Kabelsicherung am +12V Anschluss der Batterie anschliessen REM - Mit Steuerleitung vom Autoradio/CD-Wechsler verbinden Hinweis: Ersetzen Sie die Sicherungen nur mit gleichbleibendem Wert (Ampere) Lautsprecheranschlüsse - Achten Sie dabei auf korrekte Polarität Subsonic Filter - Subsonic Filter (Bandpass) zum Einstellen der Subsonic-Frequenz Frequenzweichen-Selektor LP/HP/FULL...
  • Seite 24: 2-Kanal System Design #1

    2-KANAL SYSTEM DESIGN #1 REF300.2/620.2/800.2/REF1600.2 2-KANAL SYSTEM DESIGN #2 REF300.2/620.2/800.2/REF1600.2 [ 24 ]...
  • Seite 25: 2-Kanal System Design #3

    2-KANAL SYSTEM DESIGN #3 REF300.2/620.2/800.2/REF1600.2 4-KANAL SYSTEM DESIGN #1 REF480.4/800.4 [ 25 ]...
  • Seite 26: 4-Kanal System Design #2

    4-KANAL SYSTEM DESIGN #2 REF480.4/800.4 [ 26 ]...
  • Seite 27: 4-Kanal System Design

    5-KANAL SYSTEM DESIGN #3 REF480.4/800.4 [ 27 ]...
  • Seite 28: 5-Kanal System Design #1

    5-KANAL SYSTEM DESIGN #1 REF880.5 5-KANAL SYSTEM DESIGN #2 REF880.5 [ 28 ]...
  • Seite 29: 5-Kanal System Design #3

    5-KANAL SYSTEM DESIGN #3 REF880.5 [ 29 ]...
  • Seite 30: 5-Kanal System Design #4

    5-KANAL SYSTEM DESIGN #4 REF880.5 [ 30 ]...
  • Seite 31: Fehlerbehebung

    FEHLERBEHEBUNG FEHLER NACHPRÜFEN FEHLERBEHEBUNG KEINE Leuchtet die Status-LED grün? Überprüfen Sie alle Sicherungen FUNKTION Leuchtet die Status-LED grün? Überprüfen Sie die Steuerleitung (REM) (NEIN) Überprüfen Sie die Stromanschlüsse Überprüfen Sie den GAIN-Regler Überprüfen Sie die Lautstärke Ihrer Steuereinheit (Autoradio) Reinigen Sie die Kontakte der Anschlüsse und Sicherungen Leuchtet die Status-LED rot? Überprüfen Sie die Lautsprecherkabel...
