FARFISA INTERCOMS FC52PL Bedienungsanleitung

TASTIERA PER CONTROLLO ACCESSI
La tastiera permette l'attivazione di 2 relè
componendo i relativi codici programmati.
Dati tecnici
Alimentazione
Assorbimento a riposo
Massimo assorbimento
Tensione di scambio
Numero di codici del relè 1
Numero di codici del relè 2
Tempo di chiusura dei relè
Temperatura di funzionamento
Massima umidità ammissibile
Morsetti
NC2 scambio normalmente chiuso del relè 2
NA2 scambio normalmente aperto del relè 2
C2 comune scambio relè 2
NC1 scambio normalmente chiuso del relè 1
NA1 scambio normalmente aperto del relè 1
C1 comune scambio relè 1
massa o ingresso tensione alternata
ingresso tensione positiva o alternata
P2 abilitazione del relè 2; se collegato mo-
mentaneamente a massa permette
l'attivazione per il tempo programmato
P1 abilitazione del relè 1; se collegato mo-
mentaneamente a massa permette
l'attivazione per il tempo programmato

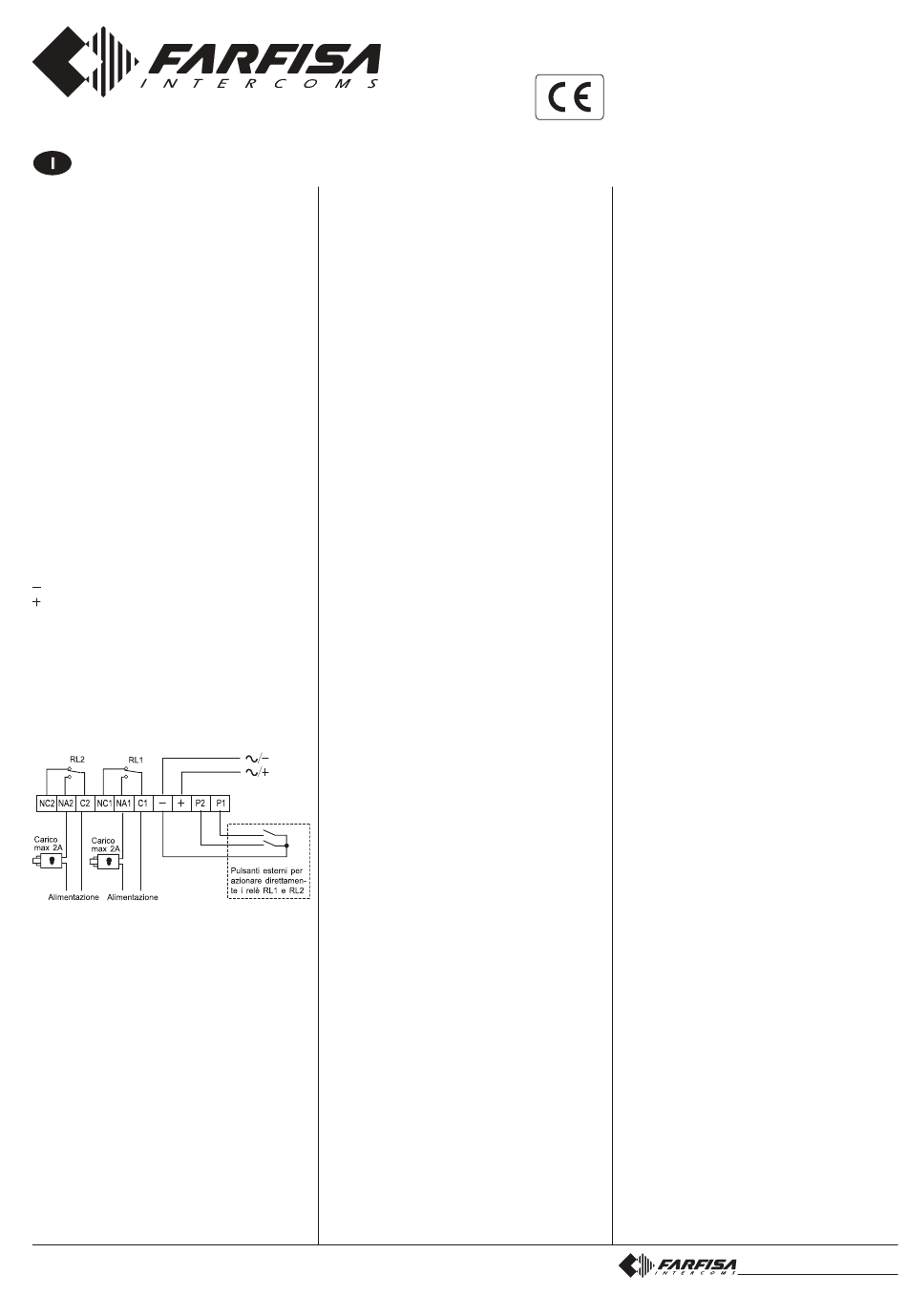

SCHEMA INSTALLATIVO
PROGRAMMAZIONE
Programmazione di base
L'articolo viene programmato e fornito dalla
ditta con i seguenti codici:
Codice di programmazione:
1° codice attivazione relè 1:
Dal 2° al 12° codice relè 1:
Codice tempo attivazione relè 1: 01 (1 sec.)
Modo di funzionamento relè 1:
1° codice attivazione relè 2:
Dal 2° al 12° codice relè 1:
Codice tempo attivazione relè 2: 01 (1 sec.)
Modo di funzionamento relè 2:
Tutti i codici possono essere modificati a
piacere dall'utente.
Italiano
Modi di funzionamento e codici da inserire
nella programmazione
Monostabile
Bistabile
12Vca/cc ±10%
Monostabile ed attivazione diretta tasto A 02
0,06A
Bistabile ed attivazione diretta tasto A
0,15A
12Vca - 2A
Sostituzione codice di programmazione
12 (+ attivazione
Per sostituire il codice di programmazione
diretta)
occorre procedere nel seguente modo:
12 (+ attivazione
- comporre il codice di programmazione at-
diretta)
tuale
da 1 a 99 sec.
- premere il tasto A. Il LED rosso lampeggia
(o bistabile)
0° ÷ +40°C - comporre il numero 00
85% RH
- premere il tasto A. Il LED rosso si accende in
modo continuo
- comporre il nuovo codice di programmazione
composto da 1 a 8 cifre (da 0 a 99999999)
- premere il tasto A. Il LED rosso lampeggia
- comporre il numero 55
- premere il tasto A. Il LED rosso si spegne.
Sostituzione codici attivazione relè 1
Per la sostituzione dei codici di attivazione del
relè n°1 occorre:
- comporre il codice di programmazione
- premere il tasto A. Il LED rosso lampeggia
- comporre il numero 01 (codice identificativo
del relè 1)
- premere il tasto A. Il LED rosso si accende in
modo continuo
- comporre un numero da 1 a 8 cifre per
programmare il 1° codice (da 0 a 99999999)
- premere il tasto A
- comporre un numero da 1 a 8 cifre per
programmare il 2° codice (da 0 a 99999999)
- premere il tasto A
- comporre un numero da 1 a 8 cifre per
programmare il 3° codice (da 0 a 99999999)
- premere il tasto A
- ripetere le operazioni fino alla quantità di
codici necessari (max. 12) oppure, se non è
necessario inserire ulteriori codici, premere
più volte il tasto A fino a che il LED rosso inizia
a lampeggiare
- comporre il numero 55
- premere il tasto A. Il LED rosso si spegne.
11
Sostituzione codici attivazione relè 2
12345678
Per la sostituzione dei codici di attivazione del
nessuno
relè n°2 occorre seguire la stessa procedura
del paragrafo precedente, ma variando il co-
dice identificativo del relè (invece del numero
00
01 usare il numero 02).
(monostabile)
90
Sostituzione di un solo codice attivazione
nessuno
relè
Volendo sostituire un solo codice di aziona-
00
mento relè, senza modificare gli altri, occorre:
(monostabile)
- comporre il codice di programmazione
- premere il tasto A. Il LED rosso lampeggia
Art. FC52PL
-comporre il numero 01 o 02 (rispettivamente
per il relè 1 o 2)
00 -premere il tasto A. Il LED rosso si accende in
01
modo continuo
-premere più volte il tasto A fino a giungere al
03 numero da sostituire
-comporre un numero da 1 a 8 cifre (da 0 a
99999999)
-premere più volte il tasto A fino a che il LED
rosso inizia a lampeggiare
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Esempio
Volendo sostituire solo il settimo codice del relè
2 occorre:
-comporre il codice di programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 02
-premere il tasto A. Il LED rosso si accende in
modo continuo
-premere 6 volte il tasto A
-comporre un numero da 1 a 8 cifre
-premere 6 volte il tasto A. Il LED rosso
lampeggia
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Cancellazione di un codice attivazione relè
Per la cancellazione di un solo codice di
attivazione relè, senza modificare gli altri,
occorre:
-comporre il codice di programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 90
-premere il tasto A. Il LED rosso si accende in
modo continuo
-comporre un numero di 3 cifre "nxx" ; n indica
a quale relè è associato il codice da cancel-
lare (1 o 2); xx indica quale codice si vuol
cancellare (da 01 a 12)
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Sostituzione tempi e modi di attivazione dei
relè
Per la sostituzione dei tempi e modi di attiva-
zione dei relè occorre:
-comporre il codice di programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 03
-premere il tasto A. Il LED rosso si accende in
modo continuo
-comporre un numero compreso tra 00 e 99
per programmare il tempo di attivazione del I°
relè (componendo 00 il relè non è attivabile)
-premere il tasto A
-comporre un numero compreso tra 00 e 99
per programmare il tempo di attivazione del II°
relè (componendo 00 il relè non è attivabile)
Mi 2346
Mi 2346 - 1 -
