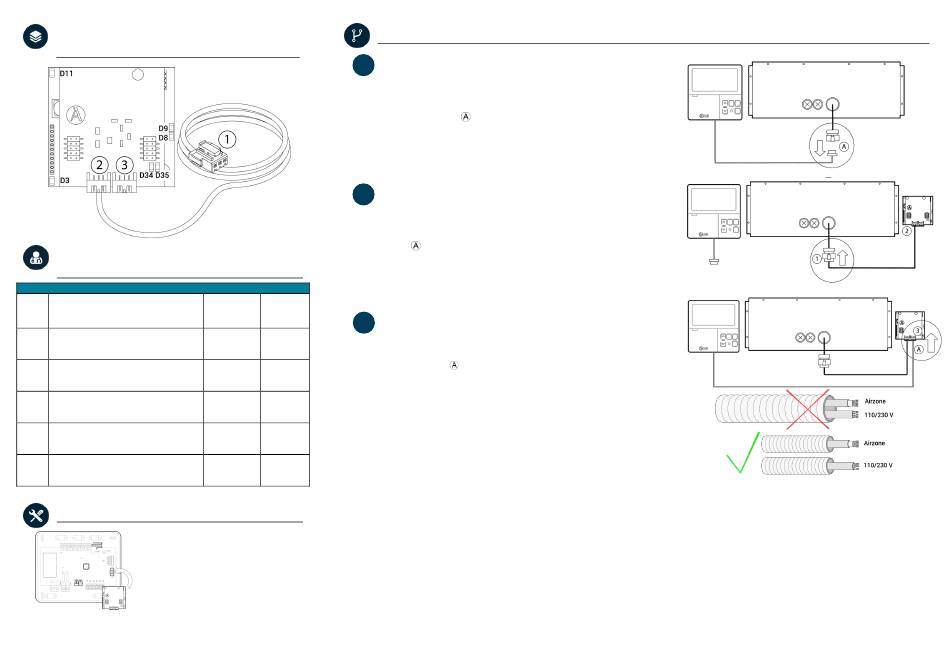

(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE
ELEMENTS / (PT) ELEMENTOS DO DISPOSITIVO
(ES) AUTODIAGNÓSTICO / (EN) SELF- DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Significado / Meaning / Significado
Actividad del micro controlador
D3
Micro controller activity
Atividade do microcontrolador
Transmisión de datos hacia el sistema Airzone
D8
Data transmission to the Airzone system
Transmissão de dados até o sistema Airzone
Recepción de datos desde el sistema Airzone
D9
Data reception from the Airzone system
Receção de dados do sistema Airzone
Alimentación de la pasarela
Gateway power supply
D11
Alimentação do gateway
Transmisión de datos hacia la unidad interior
D34
Data transmission to the indoor unit
Transmissão de dados até a unidade interior
Recepción de datos desde la unidad interior
D35
Data reception from the indoor unit
Receção de dados da unidade interior
(ES) MONTAJE / (EN) ASSEMBLY / (PT) MONTAGEM
Nota: la pasarela ya puede venir conectada en el
dispositivo Airzone.
Note: the gateway may be already connected to
the Airzone device.
Nota: o gateway já pode vir conectado no
dispositivo Airzone.
(ES) CONEXIÓN / (EN) CONNECTION / (PT) CONEXÃO
1)
Configure como temperatura de trabajo la lectura de sonda del
ES
termostato LG, acceda al menú Configurador del instalador y
establezca el valor 3 en la función 4 (ver manual de instalación del
termostato).
2)
Retire la alimentación de la unidad interior y del sistema Airzone.
3)
Localice el conector donde se realiza la conexión entre el termostato LG
y la unidad interior
4)
Conecte el cable suministrado por Airzone a la unidad interior LG.
5)
Conecte el termostato LG a la pasarela Airzone.
6)
Alimente la unidad interior y el sistema Airzone. Compruebe los LEDs de
la pasarela (ver apartado autodiagnóstico).
1)
Set as operating temperature the measurement of the LG thermostat
EN
probe, access the installer setting and set the value 3 in the function 4
(refer to the installation manual of the thermostat).
2)
Disconnect the power supply of the indoor unit and the Airzone
system.
3)
Find the connector where the thermostat is connected with the indoor
unit
4)
Connect the cable suplied by Airzone to the indoor unit.
5)
Conect the thermostat with the LG gateway.
6)
Power the indoor unit and the Airzone system. Check the gateway
LEDs (see self-diagnosis section).
Parpadeo
Verde
Blinking
Green
1)
Defina a temperatura de trabalho da leitura da sonda do termóstato
Pisca
Verde
PT
LG, aceda ao menu Ajuste do instalador e defina o valor 3 para a
Parpadeo
Rojo
função 4 (consulte o manual de instalação do termóstato).
Blinking
Red
2)
Retire a alimentação da unidade interior e do sistema Airzone.
Pisca
Vermelho
3)
Localize o conector onde a conexão entre o termostato LG e a
Parpadeo
Verde
unidade interna
Blinking
Green
4)
Conecte o cabo fornecido pela Airzone ao unidade interior.
Pisca
Verde
5)
Conecte o termostato LG ao gateway Airzone.
Fijo
Rojo
6)
Alimente a unidade interior e o sistema Airzone. Verifique os LEDs do
gateway (consulte o secção de Autodiagnóstico).
Solid
Red
Fixo
Vermelho
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
y desconecte el termostato LG.
and disconnect the LG thermostat.
é feita e desconecte o termostato LG.
3)
4)
5)
