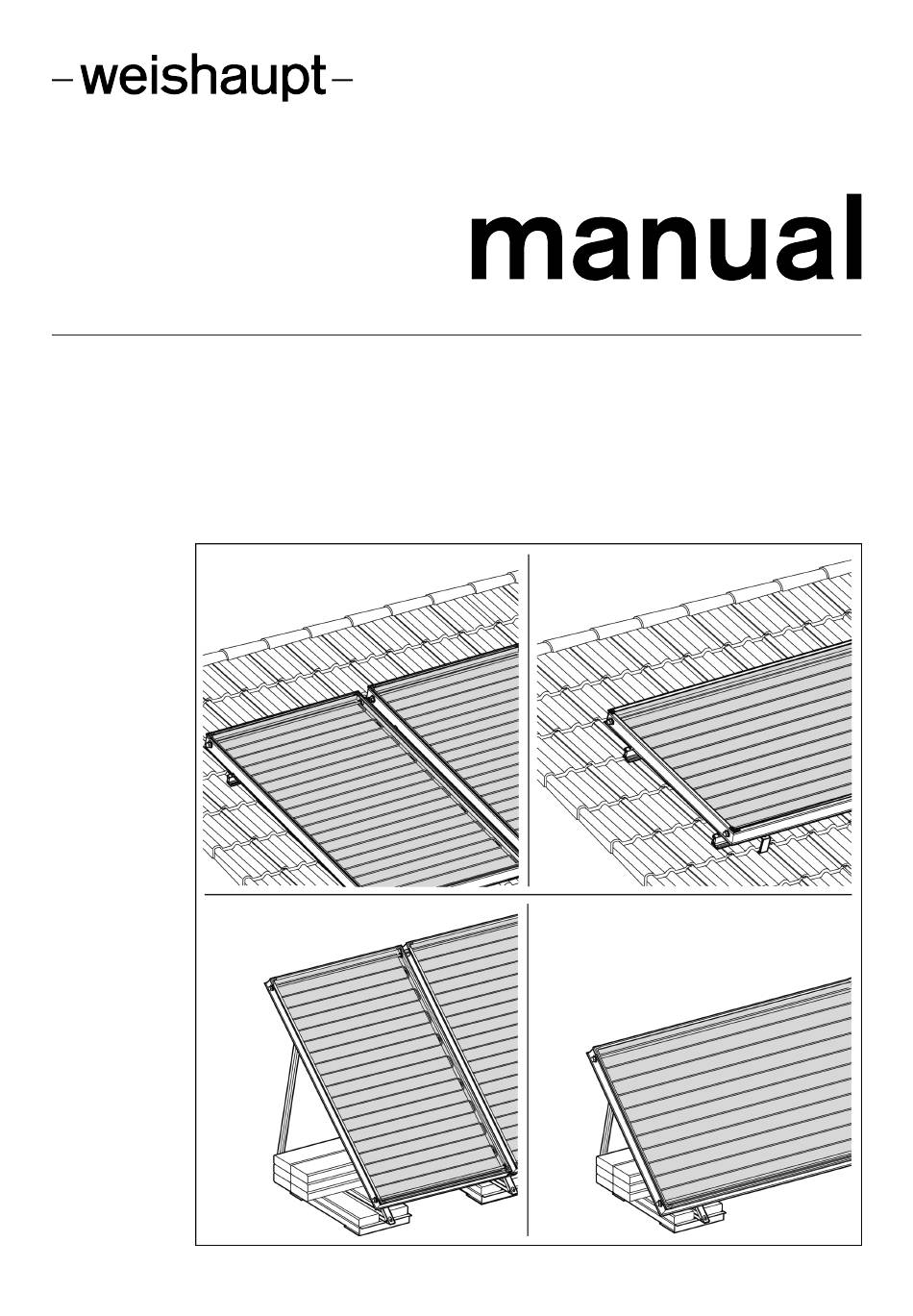

- Seite 1 Montage- und Betriebsanleitung Solarsystem WTS-F2 83266001 • 1/2010-06...
-
Seite 2: Konformitätserklärung
Konformitätserklärung Sprachschlüssel 48020000 Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Solar Flachkollektor WTS-F2 K3, WTS-F2 K4 Das oben beschriebene Produkt ist konform mit den Bestimmungen der Richtlinien: 97 / 23 / EC Dieses Produkt wird wie folgt gekennzeichnet: Schwendi, 15.02.2010... -
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung Solarsystem WTS-F2 Benutzerführung ........................5 Symbole ......................... 5 Zielgruppe ......................5 Gewährleistung und Haftung ................6 Sicherheit ............................ 7 Bestimmungsgemäßer Gebrauch ..............7 Sicherheitsmaßnahmen ..................7 2.2.1 Normalbetrieb ....................... 7 2.2.2 Elektrischer Anschluss ..................7 Bauliche Veränderungen ..................7 Entsorgung ...................... - Seite 4 Montage- und Betriebsanleitung Solarsystem WTS-F2 10 Stichwortverzeichnis ......................26 4-26 83266001 • 1/2010-06 • rei...
-
Seite 5: Benutzerführung
Montage- und Betriebsanleitung Solarsystem WTS-F2 1 Benutzerführung 1 Benutzerführung 1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod. GEFAHR Gefahr mit mittlerem Risiko. Nichtbeachten kann zu Umweltschaden, schwerer Körperverletzung oder Tod führen. WARNUNG Gefahr mit geringem Risiko. Nichtbeachten kann zu Sachschaden oder leichter bis mittlerer Körperverletzung führen. -
Seite 6: Gewährleistung Und Haftung
Verändern des Geräts, ▪ Einbau von Zusatzkomponenten, die nicht für den Betrieb des Solarsystems vor- gesehen sind, ▪ unsachgemäß durchgeführte Reparaturen, ▪ keine Verwendung von Weishaupt-Originalteilen, ▪ nicht geeignete Medien, ▪ Mängel in den Versorgungsleitungen, ▪ höhere Gewalt. 6-26... -
Seite 7: Sicherheit
Nur Zusatzkomponenten einbauen, die für den Betrieb des Solarsystems vorge- sehen sind, ▪ nur Weishaupt-Originalteile verwenden. 2.4 Entsorgung Verwendete Materialien sach- und umweltgerecht entsorgen. Dabei die örtlichen Vorschriften beachten. Weishaupt verpflichtet sich, den Kollektor nach dessen Produktlebensdauer zurück- zunehmen und einer Wiederverwertung zuzuführen. 7-26 83266001 • 1/2010-06 • rei... -
Seite 8: Produktbeschreibung
Montage- und Betriebsanleitung Solarsystem WTS-F2 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WTS-F2, K3 WTS- Baureihe: Weishaupt Thermo Solar Bauart: Flachkollektor Konstruktionsstand: 2 Ausführung: Aufdach, Flachdach 3.2 Varianten Aufdach, Flachdach horizontal mit integrierten Sammelleitungen Aufdach, Flachdach vertikal mit integrierten Sammelleitungen 8-26... -
Seite 9: Funktion
Montage- und Betriebsanleitung Solarsystem WTS-F2 3 Produktbeschreibung 3.3 Funktion Temperaturfühler Die Temperaturfühler messen die Temperaturen im Kollektor und im Wassererwärmer und geben diese an den Solarregler weiter. Systemleitung Über eine Systemleitung und Armaturengruppe wird die Wärme in einem geschlos- senen Kreislauf dem Wassererwärmer zugeführt. °C °C °C... -
Seite 10: Technische Daten
Montage- und Betriebsanleitung Solarsystem WTS-F2 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten Solar KEYMARK Registernummer beantragt beantragt (DIN CERTCO) Prüfbericht nach EN12975 (ITW) 09COL847OEM01 09COL847OEM01 3.4.2 Hydraulische Daten Nenn-Volumenstrom bei 30 l/hm² be- 70 l/h 70 l/h zogen auf Aparturfläche Druckverlust bezogen auf den Nenn- 147 mbar 153 mbar... -
Seite 11: Wind- Und Schneelast
Montage- und Betriebsanleitung Solarsystem WTS-F2 3 Produktbeschreibung 3.4.8 Wind- und Schneelast K3 und K4 Maximaler Windsog senkrecht zur Dachebene ( Aufdach, 1,4 kN/m² Flachdach) Maximaler Schnee- und Winddruck senkrecht zur Dachebene 1,4 kN/m² (Aufdach, Flachdach) 3.4.9 Inhalt Inhalt Wärmeträgermedium 1,78 Liter 1,37 Liter Wärmeträger-Typ Tyfocor L Fertigmischung (45,3%... -
Seite 12: Montage
Montage- und Betriebsanleitung Solarsystem WTS-F2 4 Montage 4 Montage 4.1 Montagebedingungen Regelwerk des Dachdeckerhandwerks und die örtlichen Vorschriften beachten. Vorschriften für den Blitzschutz beachten (siehe VDE V0185, Teil 1 bis 5). ▶ Vor- und Rücklauf des Solarkreises mit mindestens 16 mm² an der Potenzialausgleichsschiene erden. -
Seite 13: Installation
Montage- und Betriebsanleitung Solarsystem WTS-F2 5 Installation 5 Installation 5.1 Hydraulischer Anschluss Leitungsführung Die Kollektor-Verschraubungen sind metallisch dichtend. ▶ Keine zusätzlichen Dichtungen verwenden. ▶ Anschluss-Set WKASol bzw. INOX-Wellrohr als Kompensationsbogen verwen- den (Biegeradius Edelstahlwellrohr: 40 mm) ▶ Die Leitungen ohne siphonartige Umlenkungen zum Wassererwärmer führen. ✓... - Seite 14 Montage- und Betriebsanleitung Solarsystem WTS-F2 5 Installation Flachdach (horizontal/vertikal) Luftflasche Für eine korrekte Entlüftung der Solaranlage wird die Verwendung einer Luftflasche im Solarkreis empfohlen. ▶ Luftflasche am höchsten Punkt der Sammelleitung montieren. ▶ Bei mehrreihigen Anlagen Luftflaschen in den einzelnen Strängen montieren. ▶...
-
Seite 15: Inbetriebnahme
Montage- und Betriebsanleitung Solarsystem WTS-F2 6 Inbetriebnahme 6 Inbetriebnahme 6.1 Voraussetzungen Die Inbetriebnahme darf nur von qualifiziertem Fachpersonal durchgeführt werden. ▶ Vor der Inbetriebnahme prüfen, ob alle Montage- und Installationsarbeiten abge- schlossen sind. 6.2 Expansionsgefäß einstellen Druckerhöhung durch abgesperrtes Kappenventil Anlage kann zerstört werden. -
Seite 16: Inbetriebnahme
Montage- und Betriebsanleitung Solarsystem WTS-F2 6 Inbetriebnahme 6.3 Inbetriebnahme 1. Kollektorkreis füllen, spülen und entlüften Verbrühungsgefahr durch Inbetriebnahme bei hoher Sonneneinstrahlung Heißer Wärmeträger kann zu Verbrühungen führen. ▶ Inbetriebnahme der Solaranlage nur bei geringer Sonneneinstrahlung (z. B. mor- WARNUNG gens) oder bei abgedeckten Kollektoren durchführen. Beschädigung des Wärmeträgers durch Befüllung bei hoher Sonneneinstrah- lung Funktion des Wärmeträgers kann durch Befüllung bei zu hohen Temperaturen be-... - Seite 17 Montage- und Betriebsanleitung Solarsystem WTS-F2 6 Inbetriebnahme Das Vorschaltgefäß q ist optional. Vorschaltgefäß vorsehen bei: ▪ Dachheizzentralen, ▪ geringen Längen der Anschlussleitungen zum Solarfeld. ▶ Frostschutzgehalt prüfen und dokumentieren. Der Frostschutzgehalt muss tiefer als die am jeweiligen Anlagen-Standort zu erwar- tende Temperatur liegen.
- Seite 18 Montage- und Betriebsanleitung Solarsystem WTS-F2 6 Inbetriebnahme 4. Nenn-Volumenstrom einstellen Der empfohlene Nenn-Volumenstrom soll bei einer mittleren Wärmeträgertemperatur von 50 °C erreicht werden. Bei geringeren Temperaturen ergibt sich ein geringerer Volumenstrom. In Verbindung mit einer Drehzahlregelung kann die Anzeige des Flowmeters im un- teren Pumpendrehzahlbereich pulsieren.
-
Seite 19: Außerbetriebnahme
Montage- und Betriebsanleitung Solarsystem WTS-F2 7 Außerbetriebnahme 7 Außerbetriebnahme Bei Urlaub oder längerer Abwesenheit bleibt die Anlage in Betrieb. ▶ Für Wartungsarbeiten das System außer Betrieb nehmen. ▶ Am Solarregler die Solarpumpe ausschalten. 19-26 83266001 • 1/2010-06 • rei... -
Seite 20: Wartung
Der Betreiber soll die Solaranlage mindestens einmal im Jahr warten lassen. War- tungsarbeiten dürfen nur von qualifiziertem Personal mit den entsprechenden Fach- kenntnissen durchgeführt werden. Je nach Anlagenbedingungen kann auch eine häufigere Prüfung notwendig sein. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung ▶... -
Seite 21: Wartungsplan
Montage- und Betriebsanleitung Solarsystem WTS-F2 8 Wartung 8.1 Wartungsplan Komponente Kriterium Wartungsmaßnahme ▶ Wärmeträger Frostschutz nicht gegeben Austauschen. ▶ pH-Wert < 7 Austauschen. ▶ Konsistenz flockig und stechender Ge- Austauschen. ruch ▶ Kollektoren Starke Verschmutzung Reinigen. ▶ Beschädigung Austauschen. ▶ Unterkonstruktion Starke Verschmutzung Reinigen. -
Seite 22: Ersatzteile
Montage- und Betriebsanleitung Solarsystem WTS-F2 9 Ersatzteile 9 Ersatzteile 9.1 Ersatzteile Aufdach 1.02 1.01 1.03 1.05 1.04 1.06 1.07 1.19 1.08 1.09 1.18 1.10 1.07 1.11 1.17 1.08 1.16 1.09 1.14 1.12 1.13 1.15 22-26 83266001 • 1/2010-06 • rei... - Seite 23 Montage- und Betriebsanleitung Solarsystem WTS-F2 9 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Kollektorverbinder-Set (2 Stck.) 480 030 00 05 2 1.02 Verschluss-Stutzen M26 x 1,5 mit Handentlüfter 480 030 00 04 7 und Tauchhülse 1.03 Verschluss-Stutzen M26 x 1,5 480 030 00 03 7 1.04 Gewindeplatte M6 Abm.5 x 19 x 90 480 030 00 28 7...
-
Seite 24: Ersatzteile Flachdach
Montage- und Betriebsanleitung Solarsystem WTS-F2 9 Ersatzteile 9.2 Ersatzteile Flachdach 2.05 2.03 2.02 2.01 2.04 2.14 2.06 2.09 2.10 2.13 2.11 2.07 2.12 2.08 2.10 24-26 83266001 • 1/2010-06 • rei... - Seite 25 Montage- und Betriebsanleitung Solarsystem WTS-F2 9 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Kollektorklemme komplett 480 030 00 06 2 2.02 Hammermutter M6 rostfrei 480 030 00 19 7 2.03 Kollektorverbinder-Set (2Stck.) 480 030 00 05 2 2.04 Kollektorauflage oben L=140 mm 480 030 00 22 7 2.05 Verschluss-Stutzen M26 x 1,5 mit Handentlüfter...
- Seite 26 Montage- und Betriebsanleitung Solarsystem WTS-F2 10 Stichwortverzeichnis Abmessungen ..............11 Nenn-Volumenstrom ............18 Absorber ................11 Anlagendruck ...............17 Anlagenhöhe ..............11, 15 PH-Wert ................21 Ausdehnungsgefäß ............15 Prüfdruck ................10 Außerbetriebnahme ............19 Rückflussverhinderer ............21 Betriebsdruck ..............10 Blitzschutz ................12 Sicherheitsmaßnahmen ............7 Solarregler ................9 Dachneigung ................12 Spülen ...................16 Dichtheitsprüfung ...............17 Stagnationstemperatur ............10...
