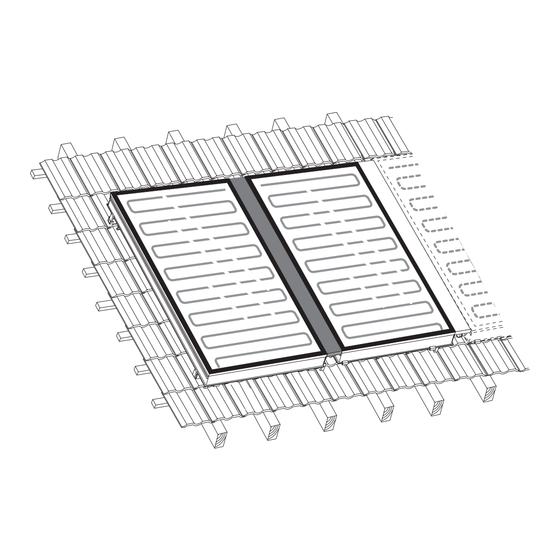

Weishaupt WTS-F Flachkollektor Aufdach-vertikal
83054001 - 2/2004
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WTS-F

Inhaltszusammenfassung für Weishaupt WTS-F

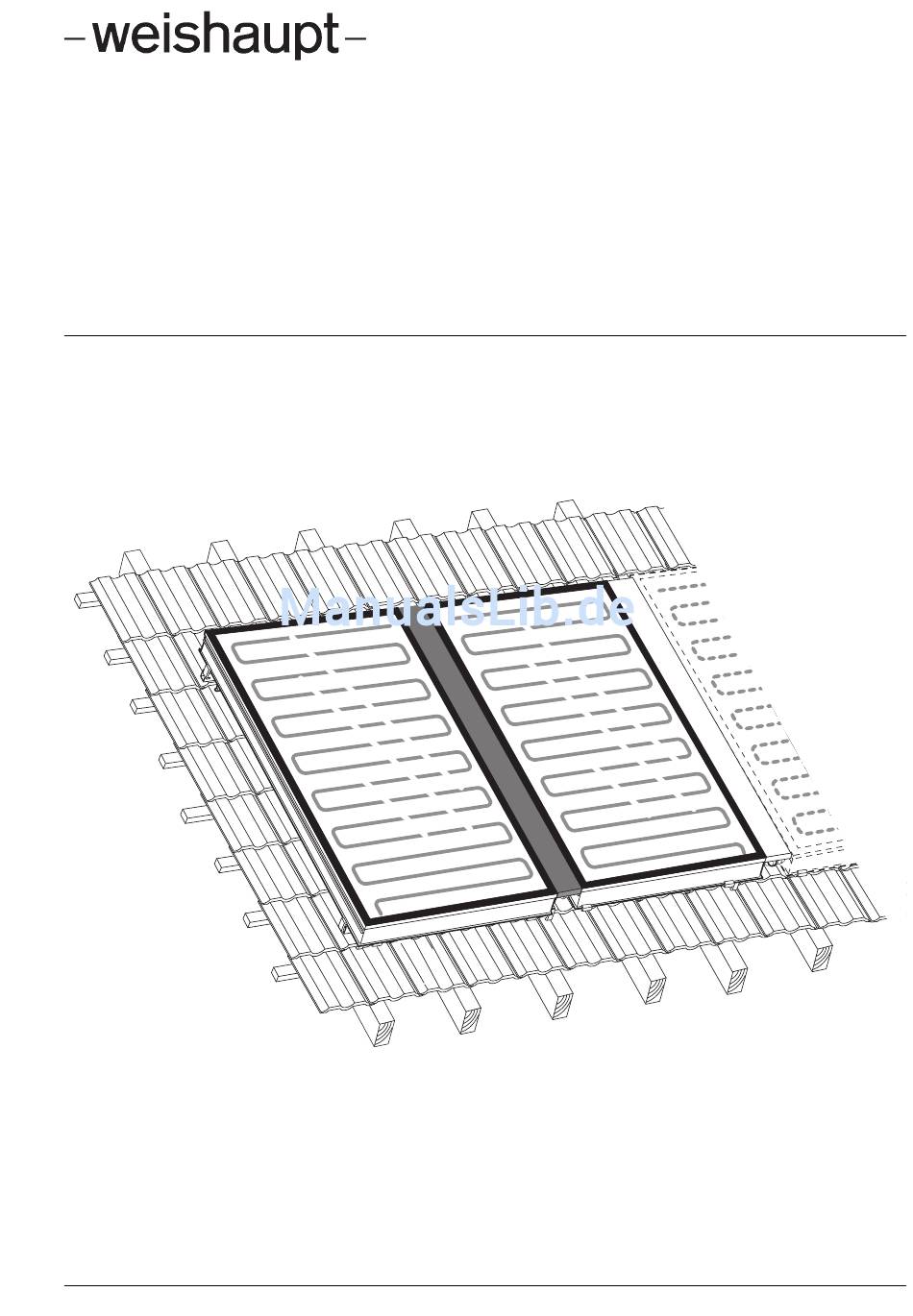

  • Seite 1 Montageanleitung Weishaupt WTS-F Flachkollektor Aufdach-vertikal 83054001 - 2/2004...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Grundlegende Hinweise Empfohlenes Werkzeug Gesamtübersicht 3.1 Zubehör-Set 3.2 Montageschienen-Set 3.3 Befestigungs-Set 3.3.1 Ausführung Ziegel 3.3.2 Ausführung Schieferdach 3.3.3 Ausführung Blechfalzdach Positionierung Kollektorfeld 4.1 Abmessungen Kollektorfeld 4.2 Hydraulische Anordnung und Temperaturfühler 4.3 Aufteilung der Dachhaken und Sparrenabstand 4.4 Dachdurchführung Montage Kollektorfeld 5.1 Temperaturfühler 5.2 Montage der Dachhaken 5.3 Verbindung von Montageschienen...

  • Seite 4: Grundlegende Hinweise

    Grundlegende Hinweise Grundlegende Sicherheitshinweise und Anmerkungen der Montage- und Betriebsanleitung WTS-F sind zu beachten.

  • Seite 5: Empfohlenes Werkzeug

    2. Empfohlenes Werkzeug Akku-Schrauber mit: Steckschlüssel 10 mm (1/4” oder 3/8”) Steckschlüssel 13 mm (1/4” oder 3/8”) Kreuzschlitz-Schraubendreher PH 2 Gabelschlüssel 15 mm Gabelschlüssel 19 mm Gabelschlüssel 22 mm Sechskant-Inbus 3 mm Gummihammer Hammer Richtschnur...

  • Seite 6: Gesamtübersicht

    Gesamtübersicht 3.1 Zubehör-Set Ausf. Z-AVA Bezeichnung Bestell-Nr. Feld Feld Feld 1 Schienenverbinder WTS-F feuerverzinkt 480 010 0184/7 2 Schienenkopplung 480 010 0186/7 3 Haltebügel WTS-F feuerverzinkt 480 010 0182/7 4 Klemmbügel WTS-F feuerverzinkt 480 010 0183/7 5 Klemmplatte 95 WTS-F...

  • Seite 7: Montageschienen-Set

    3.2 Montageschienen-Set Ausf. M-AVA Bezeichnung Bestell-Nr. Feld Feld Feld 1 2550 lang 480 010 0201/7 2 1934 lang 480 010 0181/7 3.3 Befestigungs-Set 3.3.1 Ausführung Ziegel B-AVA-Z Bezeichnung Bestell-Nr. Feld Feld Feld 1 Grundplatte Dachhaken 480 010 0026/7 2 Bügel Dachhaken 480 010 0027/7 3 Holzschraube 6x60 A2 480 010 0034/7...

  • Seite 8: Ausführung Schieferdach B-Ava-S

    3.3.2 Ausführung Schieferdach B-AVA-S Bezeichnung Bestell-Nr. Feld Feld Feld 1 Dachhaken für Schiefer 480 010 0136/7 2 Druckplatte zu Schieferdachhaken 480 010 0137/7 3 Holzschraube 6x60 A2 480 010 0034/7 4 Scheibe 6,4 A2 480 010 0038/7 5 Sechskantmutter M8 feuerverzinkt 480 010 0148/7 6 Schraube M8x20 feuerverzinkt 480 010 0147/7...

  • Seite 9: Positionierung Kollektorfeld

    4. Positionierung Kollektorfeld 4.1 Abmessungen Kollektorfeld Folgende Punkte bei der Positionierung sind zu beachten: • Bei der Aufdachmontage oder einer zusätzlichen Auf- • Ziegelbereich freilassen für sichere Begehbarkeit der ständerung auf dem Dach ist die Tragfähigkeit des Anlage Daches in Bezug auf die Stützlasten von Kollektoren, •...

  • Seite 10: Hydraulische Anordnung Und Temperaturfühler

    4.2 Hydraulische Anordnung und Temperaturfühler Der hydraulische Anschluss beim 3er und 4er Feld (mit Beim 4er Feld (Vers. 1) werden zwei 2er-Felder mit einer Mittelkollektoren) kann zwischen den Kollektoren an Sammelleitung Cu = 18 mm verbunden. beliebiger Stelle erfolgen. Beim 5er bis 8er Feld werden einzelne 2er und 3er Felder Der Kollektorfühler wird immer am rechten Kollektor des mit einer Sammelleitung Cu = 18 mm bzw.

  • Seite 11: Aufteilung Der Dachhaken Und Sparrenabstand

    4.3 Aufteilung der Dachhaken und Sparrenabstand 1. untere Montageschiene: 2. obere Montageschiene: • Bei den äußeren Dachhaken den max. Abstand der • Position der oberen Dachhaken je nach Abstand der Dachsparren beachten ( Bild 2er bis 8er Feld). Ziegellattung ermitteln. •...
  • Seite 12 6-er-Feld max. 7615 6 = 18 Dachhaken 7-er-Feld max. 8930 8 = 20 Dachhaken 8-er-Feld max. 10250 6 = 24 Dachhaken...

  • Seite 13: Dachdurchführung

    4.4 Dachdurchführung Die Dachdurchführung wird in der Regel unterhalb des Die Dachdurchführung kann auch zwischen den Kollekto- Kollektorfeldes platziert ( Bild 1). ren erfolgen ( Bild 2). Die Anschlussleitungen für Vor- und Rücklauf werden Hinweis: Je nach Ziegelart ist der Platzbedarf für den zusammen in einem 180°...

  • Seite 14: Montage Kollektorfeld

    Montage Kollektorfeld 5.1 Temperaturfühler Hinweis: Zur einfacheren Montage und besseren Sicht- kontrolle ist der Kollektorfühler schon am Boden (vor dem Transport auf das Dach) zu montieren. Zugentlastung 2 am Kollektor-Vorlauf aufschrauben Zugentlastung montieren und anziehen. und Zentrierstift aus dem Fühlerrohr entfernen. Tempe- raturfühler 1 durch Zugentlastung durchführen und bis Anschlag in das Fühlerrohr 3 einschieben (Fühlerposi- Hinweis:...

  • Seite 15: Montage Der Dachhaken

    5.2 Montage der Dachhaken erforderliche Ziegel hochschieben bzw. abdecken. Hinweis: Der Bügel darf nicht am Dachhaken aufliegen. (Aufteilung der Dachhaken Kap. 4.3) Grundplatte am Dachsparren und Bügel im Wellental Hinweis: Falls das Maß von Dachlatte + Ziegel höher ist möglichst mittig ausrichten. als 53 mm: •...

  • Seite 16: Verbindung Von Montageschienen

    5.3 Verbindung von Montageschienen Beim 3er, 5er und 7er Feld werden die Montageschienen Beim 4er bis 8er Feld werden die Montageschienen zwi- 1 Stoß an Stoß über einen Schienenverbinder 2 in der schen den Kollektoren über eine Schienenkopplung 6 mit Kollektormitte mit je einer Schraube M8 x 20 3, zwei dem Abstand 85 mm zusammengesetzt und ebenfalls mit Scheiben 8,4 4 und einer Mutter M8 5 befestigt.

  • Seite 17: Ausrichten Der Montageschiene

    5.5 Ausrichten der Montageschiene Seitlichen Abstand zum Ziegel (II) messen (Schritt 2) Abstand der Montageschiene zum nächsten Ziegel (II) messen (Schritt 1) und Montageschiene horizontal und dem entsprechend obere Montageschiene hori- fluchtend ausrichten (Sichtprüfung oder mit Richt- zontal fluchtend ausrichten. schnur).

  • Seite 18: Kollektor-Anordnung

    5.6 Kollektor-Anordnung Haltebügel 1 symmetrisch zu den Kollektoren in die Kollektoren auf die Montageschiene legen und in die Montageschienen 2 einhängen ( Haltebügel einschieben. Kap. 4.3 Aufteilung der Dachhaken). Hinweis: • Kollektorprofil muss in beiden Haltern anlie- gen. Hinweis: Seitliche Überlänge Montageschiene zum Kol- •...

  • Seite 19: Hydraulischer Anschluss

    5.7 Hydraulischer Anschluss Die Kupplung 3 um die beiden Stutzen legen und zu- Hinweis: Kontrolle der O-Ringe in den Anschlussstut- zen auf Vorhandensein und guten Sitz prüfen. sammendrücken bis die Kupplung rund anliegt. O-Ringe nicht fetten ! Die Inbus-Schraube von Hand ein paar Umdrehungen Die Kollektoren sind nach Anschlussschema ( Kap.

  • Seite 20: Kollektoren Befestigen

    5.8 Kollektoren befestigen Kollektoren 1 mit dem seitlichen Klemmbügel 3 auf Ist zwischen den Kollektoren eine Schienenkopplung der Montageschiene 2 mit je einer Schraube M8 x 20 montiert, werden die Montageschienen mit je einer Schraube M8 x 70 0 , zwei Scheiben 8,4 8 und einer 4 und einer Scheibe 8,4 5 befestigen.

  • Seite 21: Installation Der Anschlussleitungen

    5.9 Installation der Anschlussleitungen Der Anschluss der Kollektoren erfolgt über ein Hinweis: Die Anschlussleitungen sind mit hochtempera- Anschluss-Set-Aufdachkollektor (Zubehör). tur- und witterungsbeständiger Wärmedäm- mung isoliert. Am Vorlauf des Kollektors (Kupferrohr DN 10) wird die 3 m lange Anschlussleitung 1 mit einer Klemmringver- Hinweis: Zur Montage der Klemmringverschraubung schraubung DN 15 x 15 2 angeschlossen (Reduzier-...

  • Seite 22: Montage Der Designblende

    5.10 Montage der Designblende Bei Aufdach-Kollektorfeld können die Zwischenräume • Glashalte-Gummirahmen am Kollektor wieder montieren: der Kollektoren mit speziellen Designblenden (Zube- Glashalte-Gummirahmen zunächst an der Kollektor- hör) abgedeckt werden. ecke eindrücken bzw. mit Gummihammer einklopfen. In • Glashalte-Gummirahmen 1 hierfür an den Kollekto- der Mitte dieser Strecke Glashalte-Gummirahmen ein- ren lösen (nur an einer Seite pro Kollektor).

  • Seite 23: Besondere Dacheindeckungen

    6. Besondere Dacheindeckungen 6.1 Dacheindeckung mit Biberschwanzziegel Bei einer Dacheindeckung mit Biberschwanzziegel kann Hinweis: Die Dachhaken können zur Einhaltung des die Montage der Dachhaken z.B. über Lüfterziegel erfol- Ziegelabstandes mit dem Winkel nach unten gen. Hierzu können Ausschnittziegel links und rechts und befestigt werden (siehe Zeichnung).

  • Seite 24: Dacheindeckung Mit Schiefer- / Eternitplatten

    6.2 Dacheindeckung mit Schiefer- / Eternitplatten 6.2.1 Montage der Dachhaken Je nach Anordnung erforderliche Dachplatten abdek- Hinweis: • Überstand der Dachhaken zur unteren Kol- ken bzw. freilassen. lektorkante: ca. 460 mm. • Höhe der Dachplatten: max. 24 mm Dachhaken 1 an den ermittelten Positionen ( Kap. 4.3, Aufteilung der Dachhaken) auf den Dachsparren mit je Für eine gleichmäßige Lastverteilung wird unter die zwei Schrauben 6 x 60 3 und zwei Scheiben Ø...

  • Seite 25: Montageschienen Befestigen

    6.2.2 Montageschienen befestigen Montageschienen vormontieren: Hinweis: Seitlich mindestens je ein Langloch für Klemm- Montageschienen 1 mit Schienenverbindern 2, bügel freilassen ! Schrauben M8 x 20 3, Scheiben 4 und Muttern M8 5 zusammenschrauben. Montageschienen fluchtend montieren. Montageschiene an Dachhaken mit je einer Schraube Dachplatten nach der Montage wieder eindecken.

  • Seite 26: Dacheindeckung Blechdach

    6.3 Dacheindeckung Blechdach 6.3.1 Montage der Dachhaken Blechfalzklemme 1 an den ermittelten Positionen auf Hinweis: Bei Blechdächern ist zwischen Blechdach und Klemme eine galvanische Trennung vorzuse- den Blechfalz bis zum Anschlag aufschieben und mit je zwei Schrauben M8 x 20 2, Federring 3 und Muttern hen (temperatur- und witterungsbeständiges M8 4 verschrauben.

  • Seite 27: Montageschiene Befestigen

    6.3.2 Montageschiene befestigen Montageschiene 1 an Blechfalzklemme 7 mit je einer Montageschienen vormontieren Montageschienen 1 mit Schienenverbindern 2, Schraube M8 x 20 3, zwei Scheiben 8,4 4, Isolier- Schrauben M8 x 20 3, Scheiben 8,4 4 und Muttern scheibe 8, Federring 5 und Mutter M8 6 anschrau- M8 6 zusammenschrauben.

  • Seite 28: Zubehör

    Zubehör 7.1 Anschluss-Set Aufdach vertikal • Edelstahlwellrohr DN 16; VL = 3000 mm; RL = 1000 mm • Anschlüsse mit Klemmringverschraubungen 15 x 15 und Reduzierstücken 15/12 und 15/10 • hochtemperaturbeständige Wärmedämmung 7.2 Doppelrohr-Systemleitung • WLSol 12 mm CU, 15 mm CU, DN16 INOX •...

  • Seite 29: Design-Blende

    7.4 Design-Blende • für Kollektorfeld Aufdach schwarz, Abstand 95 mm 7.5 Schienen-Kopplungs-Set • zur Schienenverbindung mehrerer Kollektorfelder für Kollektorabstand 95 mm 7.6 Doppel-Klemmringverschraubungs-Set • Set mit je 2 Stück 12 x 10 12 x 12 15 x 10 15 x 12 15 x 15 18 x 10 18 x 12...

  • Seite 30: Anhang

    Anhang Notizen...

  • Seite 31: Stichwortverzeichnis

    11, 16, 20 Schienenmutter Eternit Schienenverbinder Sparrenabstand 9, 11 Fühlerrohr Temperaturfühler Glashalte-Gummirahmen Grundplatte 7, 15 Wärmedämmung 21, 28 Winkel zu Blechfalzklemme Haltebügel WTS-F 6,18 Hochtemperaturbeständig Ziegel Hydraulische Anordnung Zugentlastung Hydraulischer Anschluss Klemmbügel Klemmplatte Kollektorfeld Kollektormontage 13, 14 Kupplung 6, 19...

  • Seite 32: Weishaupt-Produkte Und Dienstleistungen

    Kostenersparnisse bei der Projektierung, bei der Installation, beim Service und im Garantiefall. Die Verantwortung liegt in einer Hand. Weishaupt Thermo Unit / Weishaupt Thermo Gas. Weishaupt Thermo Condens / Weishaupt Solartechnik In diesen Geräten verbinden sich innovative und millionen- fach bewährte Technik zu überzeugenden Gesamtlösungen: Die Qualitäts-Heizsysteme für Ein- und Mehrfamilienhäuser.
