Montageanleitung
Sitzsystem Vari
Montageanleitung
Sitzsystem Nova
Fuß einfach
Armlehnen
Anziehdrehmoment A2-70 Schrauben: M6 – 6 Nm, M8 – 16 Nm, M10 – 32 Nm. Auf festen Sitz der Verschraubungen
achten! Um ein „Fressen" vom Gewinde zu verhindern, kann eine aufgesprühte PTFE-Trockenschicht verwendet werden.
Pflege- und Reinigungshinweise siehe unter www.erlau.com

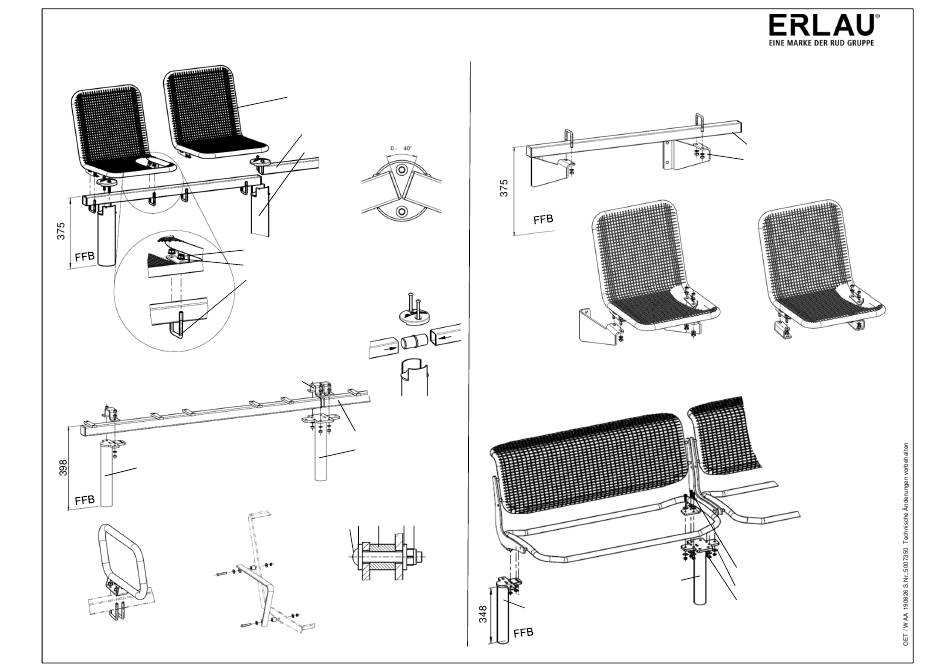

Sitzschale
Radiengerechte
Aufstellung
Zarge
Fuß
Sechskantmutter
Scheibe
Zargenverbinder
Bügelschraube
(optional)
U-Bügel
Zarge
Fuß doppelt
1 2
3
4 5
1) Linsenkopfschraube M8x50
2) Scheibe
3) Distanzstück
4) Scheibe
5) Sechskantmutter M8
Montageanleitung
Wand- / Mauerbefestigung
Montageanleitung
Olympia Nova
Fuß doppelt
Fuß einfach
Entsorgung
•
Zur Entsorgung sind die Gesetze und Normen des Landes einzuhalten, in
dem die Objektmöbel eingesetzt werden.
•
Beachten Sie bitte die Vorgaben zur Werkstofftrennung ihres örtlichen
Abfallentsorgers.
RUD Ketten Rieger & Dietz GMBH u. Co. KG
Friedensinsel
73432 Aalen
Tel. + 49 7361 504-0
Fax + 49 7361 504-3017
objekteinrichtung@erlau.com
www.erlau-objekteinrichtung.de
Zarge
Wandbefestigungsset
Sechskantschraube
Scheibe
Sechskantmutter
