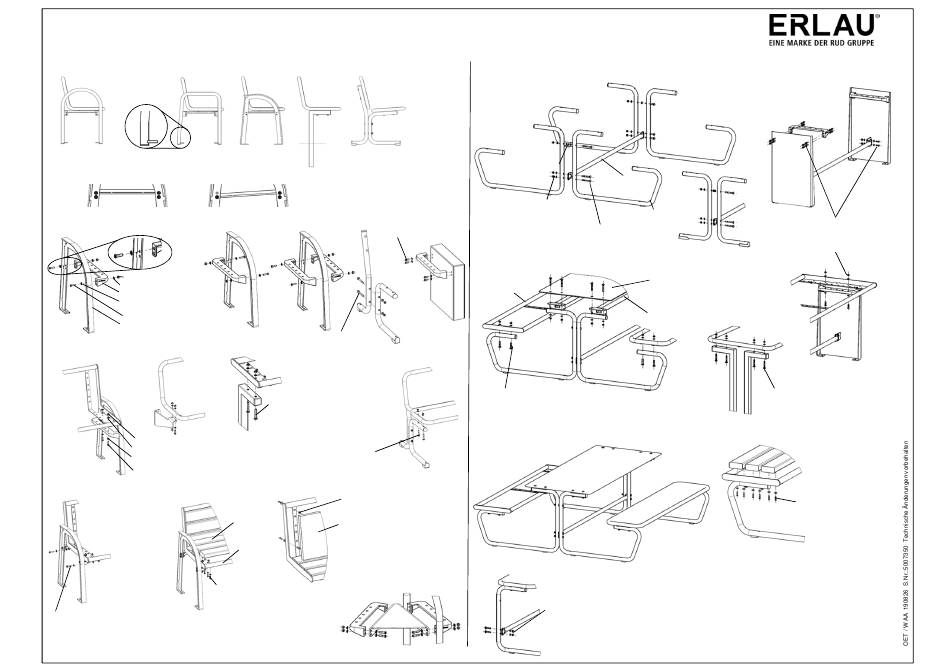

Erlau Sitzsystem Vari Montageanleitung

Montageanleitung
Banksysteme
Variable Sitzausrichtung
waagerecht
1) Füße vormontieren (rechts, links, beidseitig für Endlosbank)
Sechskantmutter M10
Scheibe 10,5
Adaption
Scheibe 10,5
Zylinderkopfschraube M10x35
Fuß
2) Montage
Sitzrahmen / Sitzteil
Sechskantmutter M10
Scheibe 10,5
Scheibe 10,5
Zylinderkopfschraube M10x35
3) Bank ausrichten und alle 4) Montage Einsatz
Schrauben anziehen
Einsatz
Scheibe 6,4
Holzschraube 6x30
bzw.
Zylinderkopfschraube M10x35
Linsenkopfschraube
2x Scheibe 10,5
M6x25
Sechskantmutter M10
Anziehdrehmoment A2-70 Schrauben: M6 – 6 Nm, M8 – 16 Nm, M10 – 32 Nm. Auf festen Sitz der Verschraubungen
achten! Um ein „Fressen" vom Gewinde zu verhindern, kann eine aufgesprühte PTFE-Trockenschicht verwendet werden.
Pflege- und Reinigungshinweise siehe unter www.erlau.com
Sitzneigung 4°
Zyl.kopfschraube M10x25
Scheibe 10,5
Flachrundschraube M10x100
Scheibe 10,5
Sechskantmutter M10
Flachrundschraube M10x70
Scheibe 10,5
Sechskantmutter M10
Flachrundschraube M10x60
Scheibe 10,5
Sechskantmutter M10
Distanzstück
Individuell gestaltbare
Rückenlehne
Sitzrahmen
5) Zubehör
Winkeladapter

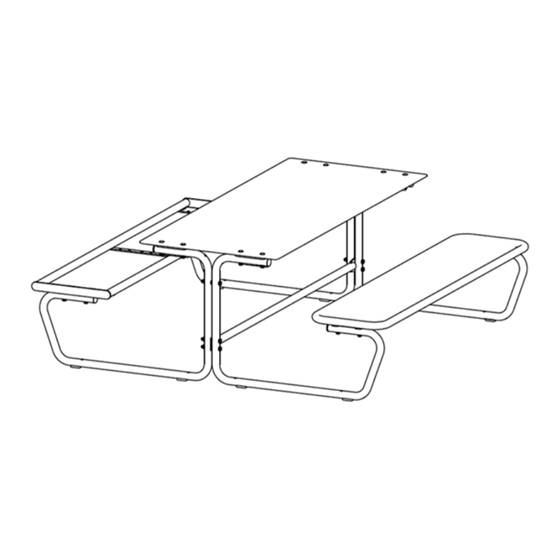

Montageanleitung
Sitz- / Tischsysteme
1) Untergestell vormontieren
3x Scheibe 10,5
Querstrebe
Scheibe 10,5
Sechskantmutter M10
Fuß
Flachrundschraube M10x90
2) Montage Sitzrahmen / Sitzteil / Tischrahmen /
Tischplatte
Flachrundschraube M10x70
Scheibe 10,5
Sitzrahmen /
Sechskantmutter M10
Sitzteil
Verbindungsstange
(nur bei Massivplatte)
Flachrundschraube M10x55
Scheibe 10,5
Sechskantmutter M10
3) Sitzgruppe / Tisch ausrichten
und alle Schrauben anziehen
5) Einfache Ausführung
Flachrundschraube M10x55
Scheibe 10,5
Entsorgung
Sechskantmutter M10
•
•
RUD Ketten Rieger & Dietz GMBH u. Co. KG
Friedensinsel
73432 Aalen
Tel. + 49 7361 504-0
Fax + 49 7361 504-3017
objekteinrichtung@erlau.com
www.erlau-objekteinrichtung.de
Zylinderkopfschraube M10x30
2x Scheibe 10,5
Sechskantmutter M10
Flachrundschraube M10x70
Scheibe 10,5
Sechskantmutter M10
4) Montage Einsatz
Scheibe 6,4
Holzschraube 6x30
bzw.
Linsenkopfschraube M6x25
Hinweis: Bambus-Einsatz sollte mit
einem Akkuschrauber montiert werden.
Einfache Ausführung muß am Boden
fixiert werden!
Zur Entsorgung sind die Gesetze und Normen des Landes einzuhalten, in
dem die Objektmöbel eingesetzt werden.
Beachten Sie bitte die Vorgaben zur Werkstofftrennung ihres örtlichen
Abfallentsorgers.
