LX FLARM Color II
Anzeige
Benutzerhandbuch
LX Navigation doo, Tkalska 10 SLO 3000 Celje, tel: + 386 3 490 46 70, Fax: + 386 3 490 46 71
info@lxnavigation.si, www.lxnavigation.com
Vertretung in Österreich
Horst Baumann, Scheffelstr. 7/10/6, 1210 Wien, Tel.: 0043 664 2044670,
eMail: horst.baumann@aon.at, https://www.lx-navigation.info
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LX Navigation LX FLARM Color II
Inhaltszusammenfassung für LX Navigation LX FLARM Color II
- Seite 1 LX FLARM Color II Anzeige Benutzerhandbuch LX Navigation doo, Tkalska 10 SLO 3000 Celje, tel: + 386 3 490 46 70, Fax: + 386 3 490 46 71 info@lxnavigation.si, www.lxnavigation.com Vertretung in Österreich Horst Baumann, Scheffelstr. 7/10/6, 1210 Wien, Tel.: 0043 664 2044670,...
-
Seite 2: Inhaltsverzeichnis
LX Navigation doo LX FLARM-Farb-Display II September 2014 Inhaltsverzeichnis 1. Allgemeines ............................3 2. Update Prozedur für LX FLARM-Farb-Display II..................3 3. Setup ..............................4 SD-Karte ............................5 3.1.1 TP-Datenbank Installation ...................... 5 3.1.2 Flarm Net Datenbank Installation ..................5 4. -
Seite 3: Allgemeines

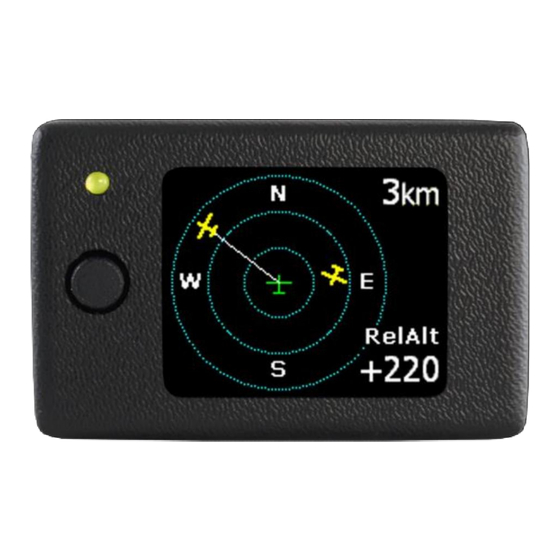

LX Navigation doo LX FLARM-Farb-Display II September 2014 1. Allgemeines Die Einheit besteht aus einem hochwertigen Farbgrafikdisplay, Mikrocontroller und einem robusten Kunststoffgehäuse mit Aluminium-Rückwand. Es wir ein Flarm kompatiber 6P Telefonverbinder als Stromversorgung und Dateneingang verwendet. Für die Bedienung des Geräts befindet sich ein Multifunktionsdruckknopf auf der Vorderseite des Geräts. -
Seite 4: Setup
LX Navigation doo LX FLARM-Farb-Display II September 2014 Abbildung 1 Abbildung 2 Setup Die Einrichtung ist eine der Seiten, die nach der Verwendung des Multifunktionsknopf links / rechts zur Verfügung stehen. Nachdem auf dieser Seite viele Optionen angeboten werden, kann man die Auswahl mit dem Multifunktionsknopf nach oben / unten die Option auswählen. -
Seite 5: Sd-Karte
LX Navigation doo LX FLARM-Farb-Display II September 2014 FLARM Zoom wird Bereich des Displays definieren Stumm schalten wird der Ton von FLARM Warnungen Ein- / Ausgeschaltet Einheiten Einheiten einstellen SD-KARTE LOAD TP (falls vorhanden!), SD INIT wird SD-Karte initialisieren (sofern eingesetzt!), FORMAT formatiert SD-Karte (sofern eingesetzt!) ... -
Seite 6: Beschreibung Der Funktionen
LX Navigation doo LX FLARM-Farb-Display II September 2014 Beschreibung der Funktionen 4.1 Der Status ohne Kollisionswarnung In diesem Status ist ein sogenannter Flarm-Radarbildschirm aktiv. Alle erkannten Flarm-Geräte sind auf dem Bildschirm sichtbar und werden mit Segelflugzeugsymbolen oder -punkten angezeigt. Das Symbol hängt von der Flarm-Einstellung für den nahen Segelflugzeug ab (Stealth-Status). -
Seite 7: Flarm Id Anpassung
LX Navigation doo LX FLARM-Farb-Display II September 2014 Kundenspezifische Segelflugzeug ID oder FlarmNet ID Wenn noch mehr Details in der Nähe von Segelflugzeug benötigt werden, muss der Pilot die Eingabetaste drücken und die Informationen werden auf dem Display (Seitenname Flarm info) angezeigt. -
Seite 8: Tp Navigation Seite
LX Navigation doo LX FLARM-Farb-Display II September 2014 TP Navigation Seite Um die TP-Navigation mit bestehenden TP zu verwenden, müssen Sie zunächst die TP-Datenbank aktivieren. Wie sie die TP Datenbank aktivieren lesen sie bitte im Kapitel 3.1.1 TP-Datenbank Installation. Auf dieser Seite findet der Pilot grundlegende Informationen zur Navigation und zusätzlich, ob ein in der externen TP-Datenbank gespeichertes TP ausgewählt werden kann. -
Seite 9: Mechanische Installation
LX Navigation doo LX FLARM-Farb-Display II September 2014 7.1 Mechanische Installation Auf der Rückseite befinden sich zwei M 2.5-Muttern, die zur Befestigung vorgesehen sind. Ein rechteckiges Loch für den Durchgang eines 6P-Telefonsteckers sollte hergestellt werden. 7.2 Elektroinstallation Im Allgemeinen sollte das Gerät an ein Flarm Gerät über das 6P / 6P Telefontyp-Kabel angeschlossen werden.
