Technische Daten

Schlagschrauber
Art des Hydrauliksystems .............................. Offene bzw.
Hydraulischer Druckanschluss ...................... 3/4–16 UNF
Hydraulischer Rückflussanschluss ................ 3/4–16 UNF
Ausgangsleistung bei 30,3 l/min.
Drehzahl (keine Last) ............................................ 6500
Schläge pro Minute (keine Last) ........................... 1300
Drehmoment .........................................................542 Nm
Antriebsgröße .....................1/2" Innenvierkantantrieb mit
Geräuschpegel ................................................ 85 Dezibel
Masse/Gewicht
H8508-1 ............................................................. 3,4 kg
H8508-1V ........................................................... 3,5 kg
H8508-3 ............................................................. 4,0 kg
H8508-3V ........................................................... 4,1 kg
Länge
H8508-1, 1V .................................................... 208 mm
H8508-3, 3V .................................................... 221 mm
Breite ................................................................... 107 mm
Höhe .................................................................... 269 mm
Hydraulik-Druckversorgung
Die folgenden zulässigen Höchstwerte der Hydraulik-
Druckversorgung nicht überschreiten:
• Hydraulikfluss: 38 l/min.
• Überdruck: 138 bar
• Staudruck: 13,8 bar
Das Nichtbeachten dieser Warnung kann zu schweren
oder tödlichen Verletzungen führen.
Greenlee / A Textron Company
geschlossene Mitte
SAE O-Ring Boss
SAE O-Ring Boss
einem 7/16" Quick-Change
Sechskant-Bohrfutter
(zum schnellen Auswechseln)
Schlagschrauber der Serie H8508
Art des Hydrauliksystems .............................. Offene bzw.
Fluss
Minimum ..................................................... 15,1 l/min.
Empfohlen .......................................18,9 bis 30,3 l/min
Maximum ....................................................... 38 l/min.
Filtrierung ................................... 10 Mikron (Nominalwert)
Überdruckeinstellung ...........................................138 Bar
Staudruck (Maximum*) ........................................13,8 Bar
* 13,8 Bar ist die unter den Mitgliedern der „Hydraulic Tool
Manufacturers Association" (HTMA) vereinbarte Norm für
den Staudruck. Werkzeuge von Greenlee Utility halten diese
Norm ein, das heißt, sie funktionieren bei diesem Höchstwert
zufriedenstellend.
1. Die maximale Temperatur der Hydraulikflüssigkeit
darf nicht über 60 °C liegen. Daher ist eine
ausreichende Ölkühlung zur Beschränkung dieser
Temperatur notwendig.
2. Der Hydrauliköl-Durchfluss darf 38 l/min. nicht
überschreiten. Bitte einen Flussmesser in die
Rückflussleitung einbauen, um die Rate des
Hydraulikflusses zu messen, bevor das Werkzeug in
Betrieb genommen wird.
3. Die Einstellung des Überdruckventils darf 138 Bar
während der Höchstflussrate des Werkzeugs nicht
überschreiten. Das Überdruckventil im Ansaugkreis
finden, um übermäßigen Hydraulikdruck auf das
Werkzeug zu verhindern.

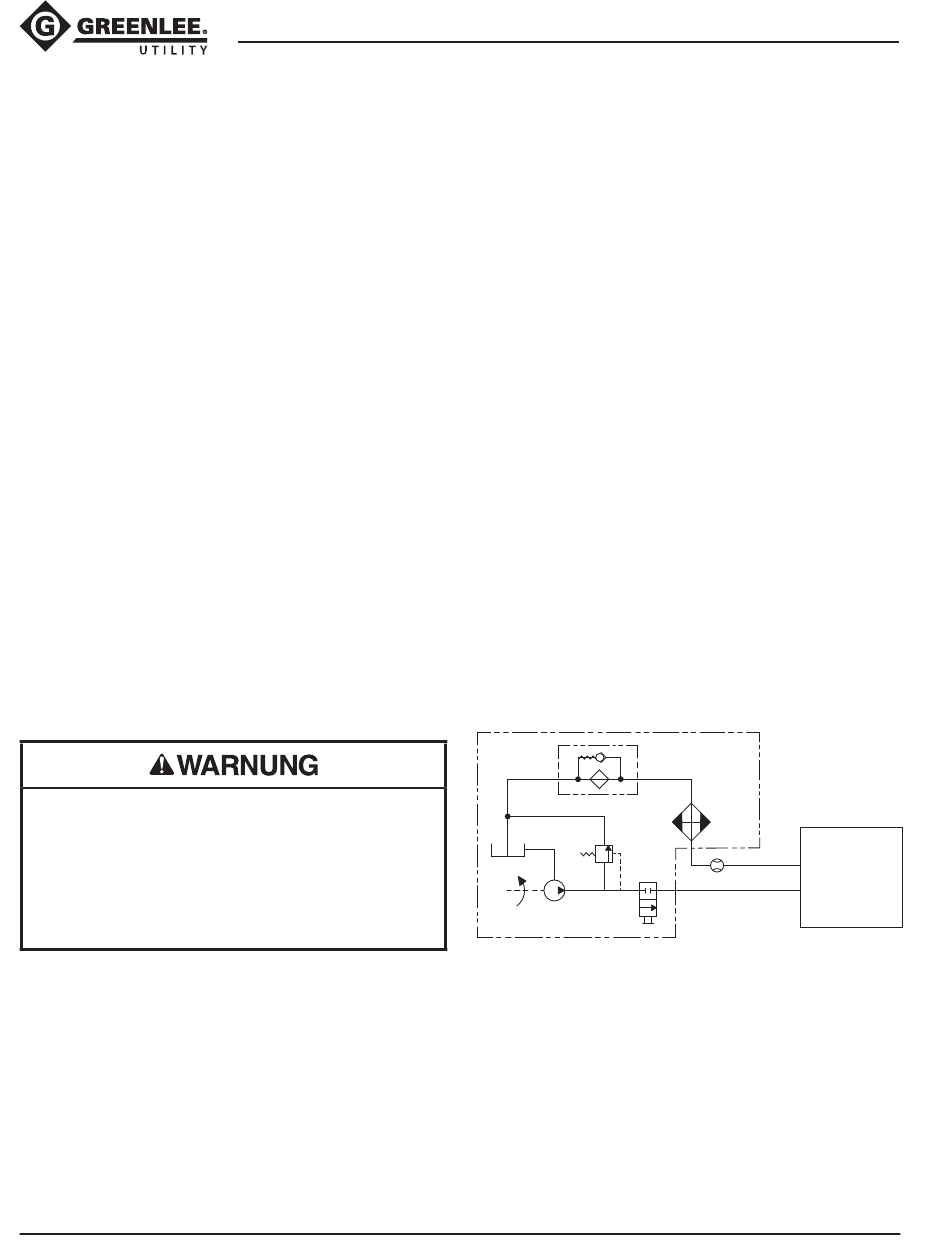

Hydraulik-Schaltplan
Überdruckventil
138 Bar
(2000 psi)
Reservoir
Kontrollventil
Pumpe
Stromquelle
Empfohlene Hydraulikflüssigkeiten
Es sollte eine nicht detergene, auf Pertroleumbasis
hergestellte Hydraulik-Flüssigkeit verwendet werden, die
den folgenden technischen Daten bzw. den technischen
Daten der „Hydraulic Tool Manufacturers Association"
entspricht.
S.U.S. @
38 °C ......................................................... 140 bis 225
99 °C .............................................................. mind. 40
Flammpunkt ................................................ mind. 170 °C
Stockpunkt ...................................................mind. -34 °C
42
