ANHANG

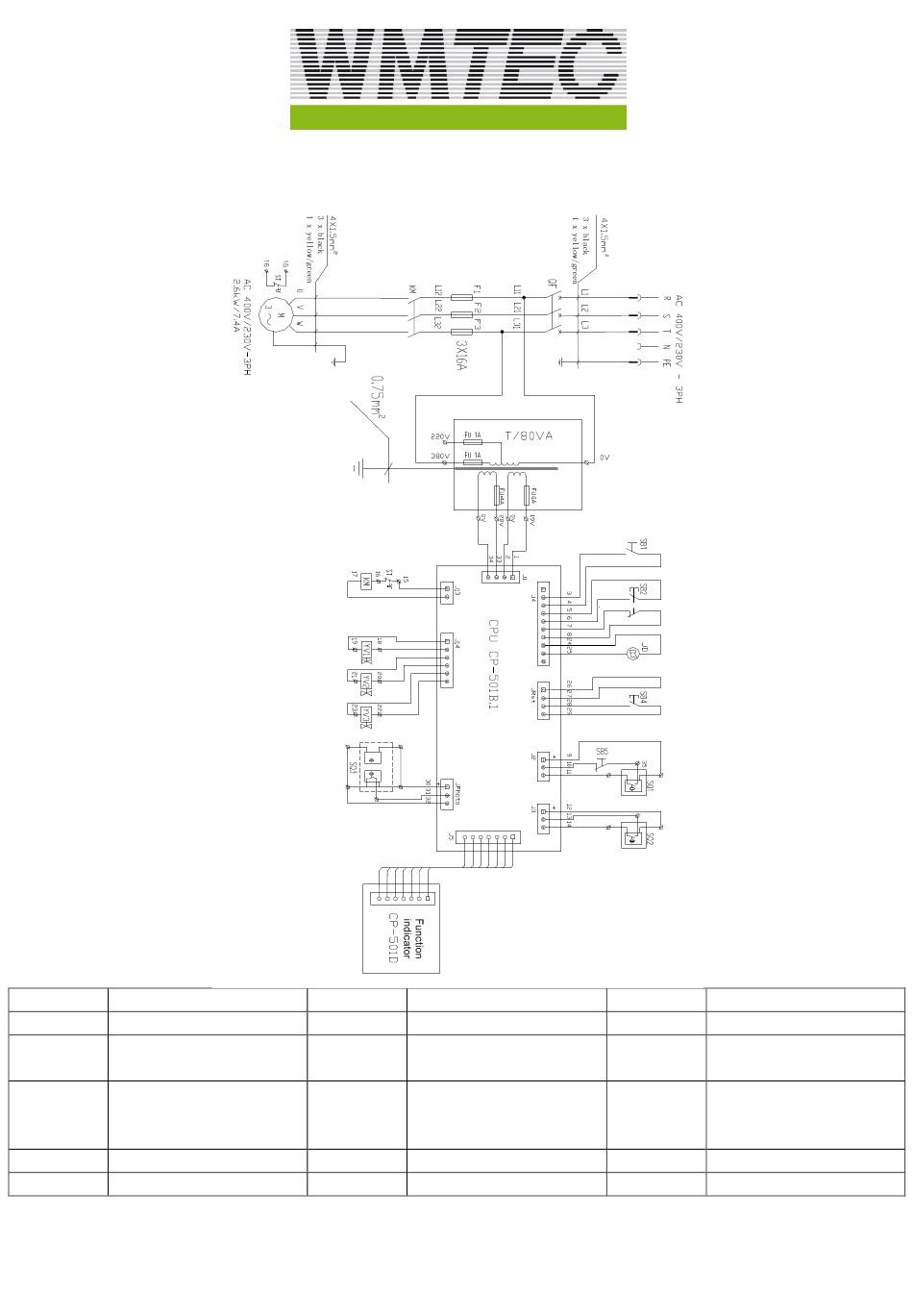

Elektro-Schaltplan
QF
Hauptschalter
T
Transformator 80VA
Sicherheitsventil – P1
YV2
SB2
Taster SENKEN
SQ1
Endschalter
JD
Signaltongeber
® Urheberrecht ATH-Heinl GmbH & Co. KG, 2013, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 07/2013
M
Motor
KM
Motorschütz DC
Sicherheitsventil – P2
YV3
SB4
Taster Überbrückung
Lichtschranke
SQ2
Schalter CE-Stop
25
ST
Thermorelais
YV1
Senkventil
SB1
Taster HEBEN
SB5
Taster Überbrückung
Endschalter
SQ3
Lichtschranke
