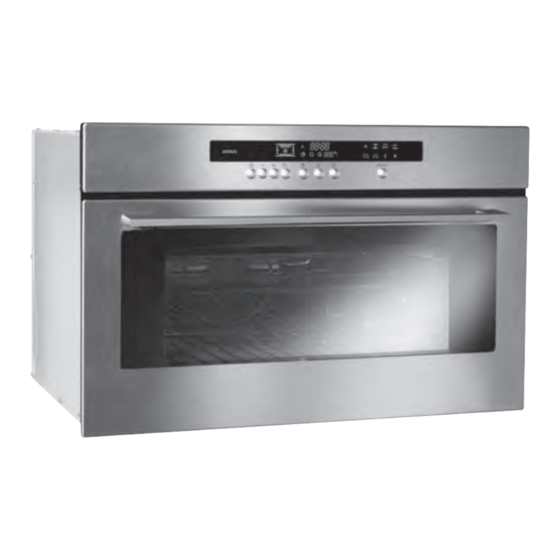

Atag OX3011C Bedienungsanleitung
Multifunktions backofen
Verwandte Anleitungen für Atag OX3011C
Inhaltszusammenfassung für Atag OX3011C
- Seite 1 OX3011C mode d’emploi OX3092C four conventionnel ZX3011C ZX3092C Bedienungsanleitung Multifunktions Backofen user manual multisystem oven...
-
Seite 34: Ihr Konventioneller Backofen
Ihr konventioneller Backofen Einführung Sehr geehrte Damen und Herren, Sie haben uns durch die Wahl eines Backofens von De Dietrich Ihr Vertrauen ausges-prochen und wir danken Ihnen dafür. Damit Sie die zahlreichen Möglichkeiten Ihres neuen Küchenpartners sofort ganz aus-schöpfen können empfehlen wir Ihnen, die Ratschläge in dieser Anleitung aufmerksam durchzulesen. - Seite 35 Ihr konventioneller Backofen Inhalt Wie ist Ihr Backofen aufgebaut? Aufbau der Bedienblende Betrieb des Backofens Einstellen der Uhrzeit Durchführen eines sofortigen Garvorgangs Persönliche Wahl der Gartemperatur Durchführen eines programmierten Garvorgangs Durchführen eines zeitversetzten Garvorgangs Verwendung der Schaltuhr Verwendung der Kindersicherung Einstellen des Sicherheitsmodus der Anzeige Garverfahren des Backofens Funktionsbeschreibung...
-
Seite 36: Wie Ist Ihr Backofen Aufgebaut
Wie ist Ihr Backofen aufgebaut? Aufbau der Bedienblende Funktionswahlschalter Programmierbare Schaltuhr KONVENTIONELLES MODELL Modell ohne Pyrolyse Funktionswahlschalter Programmierbare Schaltuhr MODELL MIT PYROLYSE Modell mit Pyrolyse Detail der programmierbaren Schaltuhr Symbol Ende der Garzeit Pyrolyse-Anzeige Anzeige: der Uhr/ der Garzeiten Temperaturanzeige Symbol Gardauer Schaltuhr-Symbol Schaltuhr... -
Seite 37: Betrieb Des Backofens
Betrieb des Backofens Einstellen der Uhrzeit Bei der Inbetriebnahme Die Anzeige blinkt. Stellen Sie die Uhrzeit mit oder ein (bei gedrückter Taste erfolgt ein Schnelldurchlauf). Beispiel: 12.30 Uhr Drücken Sie zum Bestätigen auf die Taste START/STOP. ANMERKUNG: Wenn nicht mit der Taste START/STOP bestätigt wird, erfolgt nach einigen Sekunden die automatische Speicherung. -
Seite 38: Durchführen Eines Sofortigen Garvorgangs
Betrieb des Backofens Durchführen eines sofortigen Garvorgangs Wählen Sie das Garverfahren Wählen Sie mit der Taste die gewünschte Funktion: Beispiel: Position Durch längeres Drücken der Taste erfolgt ein Durchlauf der Garfunktionen. Die vorgeschlagene Temperatur wird angezeigt: Beispiel: 220°C. - Drücken Sie auf die Taste START/STOP, um den Garvorgang zu beginnen. -
Seite 39: Persönliche Wahl Der Gartemperatur
Betrieb des Backofens Persönliche Wahl der Gartemperatur Bei der Wahl des Garverfahrens oder während des Garvorgangs können Sie die Temperatur selbst einstellen: Drücken Sie auf die Taste °C (etwa 2 Sekunden lang), bis die Temperaturanzeige blinkt. Stellen Sie mit den Tasten oder die gewünschte Temperatur ein. -
Seite 40: Durchführen Eines Zeitversetzten Garvorgangs
Betrieb des Backofens Durchführen eines zeitversetzten Garvorgangs Gehen Sie wie bei einem programmierten Garvorgang vor. Drücken Sie dann nach der Gardauer auf die Taste „Ende der Garzeit" , woraufhin das Ende der Garzeit sowie das Symbol blinkt um anzuzeigen, dass die Einstellung nun möglich ist. Beispiel: Es ist 12.30 Uhr. -
Seite 41: Verwendung Der Kindersicherung
Betrieb des Backofens Verwendung der Kindersicherung Um das ungewollte Einschalten Ihres Backofens zu verhindern können Sie die Bedienelemente verriegeln. Gehen Sie dazu wie folgt vor: - Drücken Sie auf die Taste START/STOP, bis Sie einen kurzen und einen langen Piepton hören. Lassen Sie die Taste erst am Ende des Pieptons und beim Erscheinen des Schlüsselsymbols in der Anzeige los. -
Seite 42: Garverfahren Des Backofens
Garverfahren des Backofens Funktionsbeschreibung Empfohlene Aktive FUNKTIONEN FUNKTIONSBESCHREIBUNG DESCRIPTION DE LA FONCTION Schienen Elemente La source de chaleur consiste en une résistance placée Die Wärmequelle ist ein Widerstand an der Die Wärmequelle ist ein Widerstand an der Rückwand des Temperatur Température au fond du four, l'air aspiré... -
Seite 43: Backofenzubehör
Backofenzubehör Zubehör Wendbarer Rost für Kochgeschirr Sie können diesen Rost umdrehen und dadurch unterschiedliche Höhen im Backofen erreichen. Emaillierte Tropfschale Sie dient dem Auffangen der herabtropfenden Säfte. Vermeiden Sie, Ihren Braten direkt in der Tropfschale zu garen, da dies zu Spritzern und starker Rauchentwicklung führen kann. Drehspieß... -
Seite 44: Durchführung Einer Pyrolyse
Durchführung einer Pyrolyse Nur bei Modell 2X3011CU: Was ist eine Pyrolyse ? - Ihr Herd wird bei hoher Temperatur von Speisespritzern und Überko- chresten gereinigt. Gerüche und Dampfentwicklungen werden beim Durchlauf durch einen Katalysator eliminiert. - Damit dieser Herd sich an jede Situation anpassen kann, verfügt er über 3 Reinigungszyklen mittels Pyrolyse. -
Seite 45: Wie Wird Eine Pyrolyse Durchgeführt
Durchführung einer Pyrolyse Wie wird eine Pyrolyse durchgeführt ? Entnehmen Sie die Roste und Bleche aus dem Herd und entfernen Sie den gröbsten Schmutz, der durch Überkochen entstanden ist. Prüfen Sie ob die Uhrzeit in der Programmierung angezeigt wird und das sie nicht blinkt. -
Seite 46: Für Den Installateur
Für den Installateur Anschluss Nur Sie als Fachmann haben das Recht, die Installation und den Anschluss der Geräte von Atag durchzufüh-ren. Aus diesem Grund gilt unsere Garantie nur und ausschließlich für jene Geräte, deren Installation und Anschluss von Ihnen gemäß den geltenden Bestimmungen durchgeführt wurde. -
Seite 47: Einbau
Für den Installateur Einbau Ihr Backofen verfügt über eine optimierte Luftzirkulation, die bemerkens- werte Gar- und Reinigungsergebnisse erlaubt, wenn folgende Elemente be- rücksichtigt werden: • Der Backofen muß in einem Kastenschrank eingebaut werden, wobei die notwendigen Einbaumaße einzuhalten sind. Schneiden Sie in der Rückwand der Einbaunische eine Öffnung von 50x50mm für die Durchführung des Stromkabels (siehe Abbildung unten). -
Seite 48: Allgemeine Wartung
Allgemeine Wartung Lassen Sie den Backofen vor der manuellen Reinigung abkühlen. Ganz allgemein sind alle Scheuerpulver und Metallschwämme sowie alle schneidenden Objekte verboten. Auswechseln einer Lampe • Die Lampe befindet sich oben in der Vertiefung des Backofens ACHTUNG! Trennen Sie Ihren Backofen vor jeder Maßnahme an der Lampe vom Netz und lassen Sie ihn gegebenenfalls abkühlen. -
Seite 49: Funktionsstörungen
Funktionsstörungen Was tun, wenn... DIE MÖGLICHEN SIE STELLEN FEST , DAß ... WAS IST ZU TUN ? URSACHEN SIND - Den Backofen anschließen. Der Backofen ist nicht angeschlossen. - Die Sicherung Ihrer Anlage auswech- Die Sicherung Ihrer Anlage ist defekt. Der Herd heizt nicht seln und die Stärke prüfen (16A).
