Verarbeitungshinweise des Kleberherstellers
bitte beachten.
Drücken Sie beide Montageschienen nun an die
angezeichneten Positionen der rechten Hecktür
an und verschrauben diese mit den
Inbusschrauben M 6 x 16 mm mit Muttern und
Unterlegscheiben. Trocknungszeit des
Montagehaftklebers hierbei unbedingt
beachten.
Danach kann der Grundträger mit Ausleger, an
die nun fest am Fahrzeug montierten
Montageschienen verschraubt werden. Bitte
kontrollieren Sie nach Abschluss der
Montagearbeiten alle Bauteile auf ihren festen
Sitz.

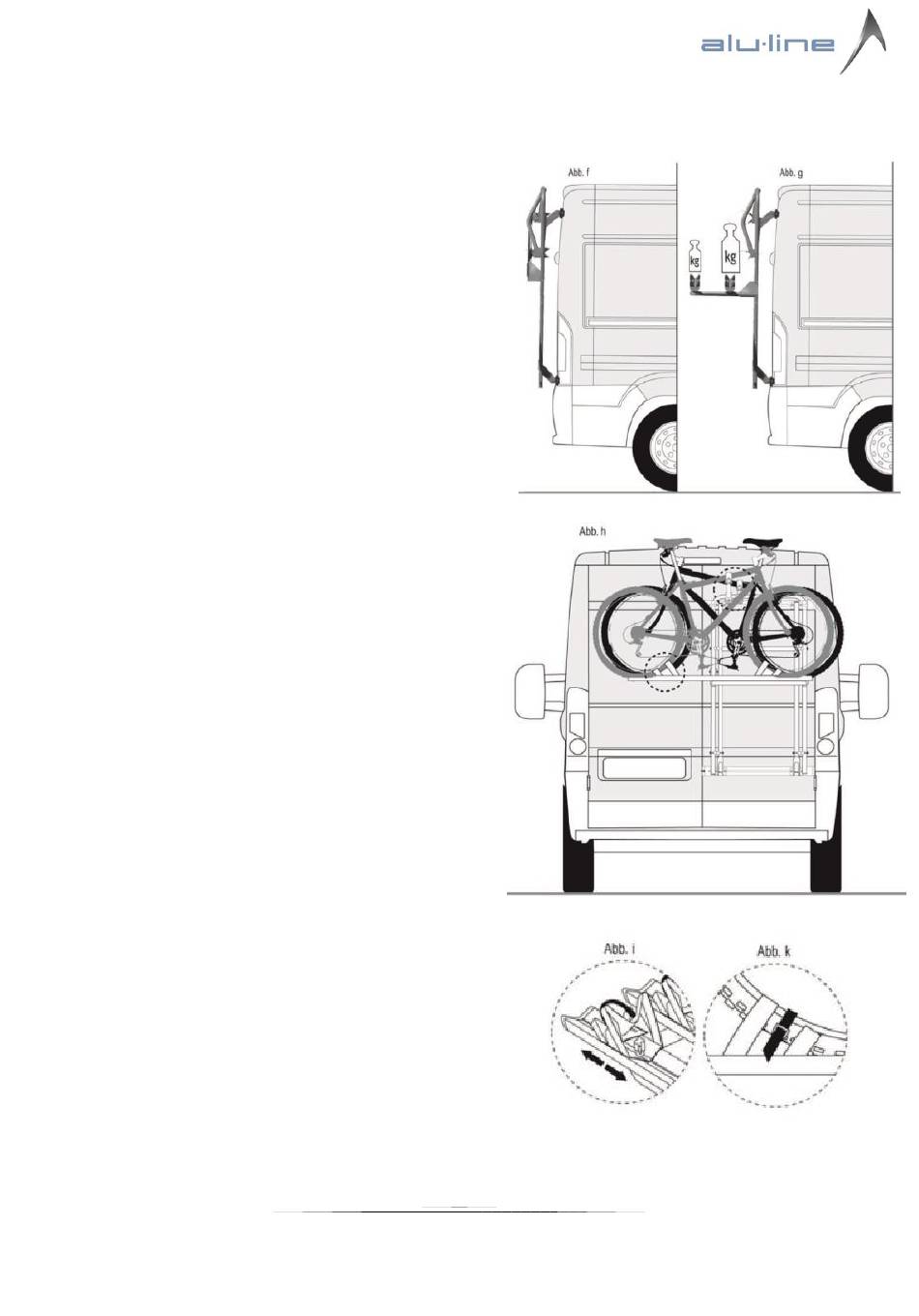

Der Schienenträger (3) des EuroCarry lässt sich
in unbeladenem Zustand hochklappen. Mit dem
Zurr-Riemen bitte extra sichern. Zusätzlich
können die Fahrradgreifarme heruntergeklappt
werden (Abb. f).
Beim Beladen der Fahrräder auf die
Gewichtsverteilung achten. Das schwerste
Fahrrad ist der Fahrzeugrückwand am nächsten
(Abb. g).
Die V-förmigen Radschalen können durch
öffnen der Flügelschraube auf der Schiene
verschoben werden und dem Radstand des
Fahrrades angepasst werden. Nach dem
Einstellen muss die Flügelschraube wieder
festgezogen werden (Abb. i).
Bei der Lenker- und Pedalstellung des ersten
(fahrzeugnächsten) Fahrrades ist der
notwendige Freiraum zur Fahrzeugrückwand zu
berücksichtigen.
Achten Sie auf die Freigängigkeit des
Heckscheibenwischers. Die Fahrräder werden
immer wechselseitig angeordnet (Abb. h).
Mit den Fahrradgreifarmen werden die
Fahrräder am Rahmenrohr, der Lenk- oder
Sattelstange gehalten. Zusätzlich zu den
Haltekrallen, sind die Fahrräder mit einem
handelsüblichen Spanngurt mit dem
Grundrahmen des Fahrradträgers zu verbinden
