1. Lieferumfang:
1. Grundrahmen (1 x )
2. Ausleger mit 2 Fahrradschienen 125 cm (1 x)
3. Gebogene Montageschiene mit Befestigungsmaterial (2 x )
4. Haltearm 19 cm lang (1 x)
5. Haltearm 42 cm lang (1 x )
2. Technische Daten:
-
Eigengewicht des Fahrradträgers:
-
Maximale Zuladung:

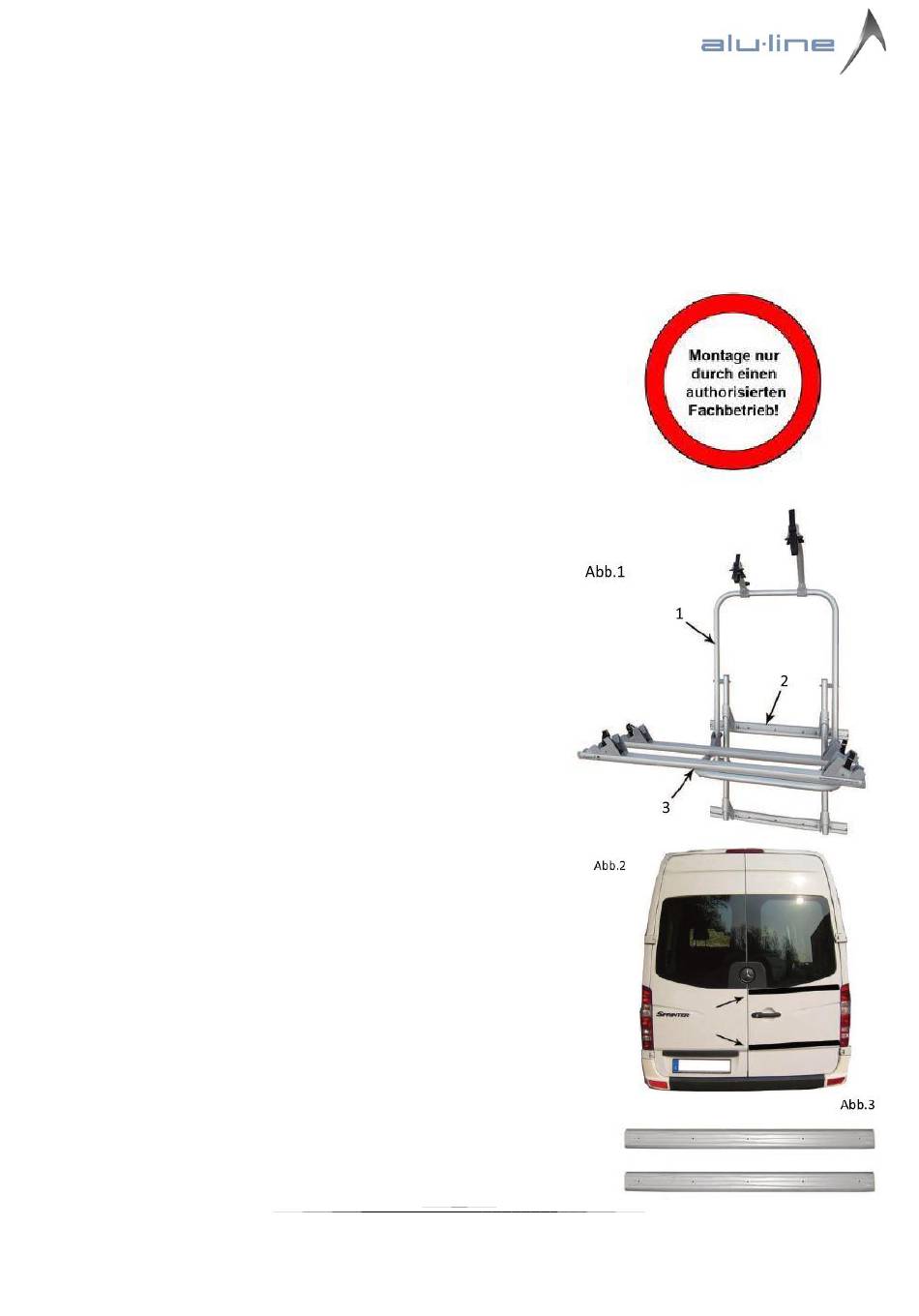

3. Vormontage:
Um den Fahrradträger am Fahrzeug verbauen
zu können, muss dieser zunächst vormontiert
werden. Hierzu schrauben Sie den Grundträger
(1) mit Hilfe der 12x6 mm Inbusschrauben an
die gebogenen Montageschienen (2). Danach
montieren Sie bitte den Ausleger (3) an den
Grundrahmen (Abb.1).
4. Montage am Fahrzeug:
Nun können Sie den kompletten Fahrradträger
vorsichtig an die rechte Hecktür Ihres Fahrzeugs
halten, um so die Position der
Montageschienen und Bohrungen (Abb. 2) mit
einem wasserlöslichen Stift anzeichnen zu
können. Sind Schienenposition und Bohrlöcher
markiert (Es reichen im Regelfall zwei
Bohrlöcher, bitte hierbei auf Schlossgestänge in
der Tür achten), so kann der Träger zunächst
bei Seite gestellt werden. Demontieren Sie die
Montageschienen von dem Grundträger.
Bohren Sie nun an entsprechender Stelle der
rechten Hecktür mit einem 6,5 mm starken
Spiralbohrer die gewünschten Löcher.
Eventuelle Verkleidungen an der Innenseite der
Hecktür sind vorher vorsichtig zu entfernen.
Bohrlöcher sind mit geeignetem Lackschutz zu
behandeln.
Tragen Sie anschließend auf der Rückseite der
gebogenen Montageschienen je drei ca. 1 cm
breite Bahnen eines Montagehaftklebers (z. B.
Sikaflex 252i) auf (Abb. 3).
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-48840 – Fax +49 (0) 7581-488420 – Email info@alu-line.de – www.alu-line.de
ca. 9,6 kg
40 kg
