Inhaltsverzeichnis

Störung:
Keine LED leuchtet
Beseitigung:
Spannungsversorgung prüfen. Bei
24 V-Versorgung: Internen Schutz-
schalter prüfen, ggf. wieder ein-
schalten
Problem:
no LED lighted
Solution:
check power supply. At 24 V supply
voltage: check internal circuit breakers,
reset if applicable.
Maßstab für Sicherheit
E-T-A Elektrotechnische Apparate GmbH
D-90518 Altdorf . Industriestraße 2-8
Tel. +49 (09187) 10-0 . Fax +49 (09187)10-397
E-Mail: info@e-t-a.de . www.e-t-a.com
M_SW119_d_e_0408

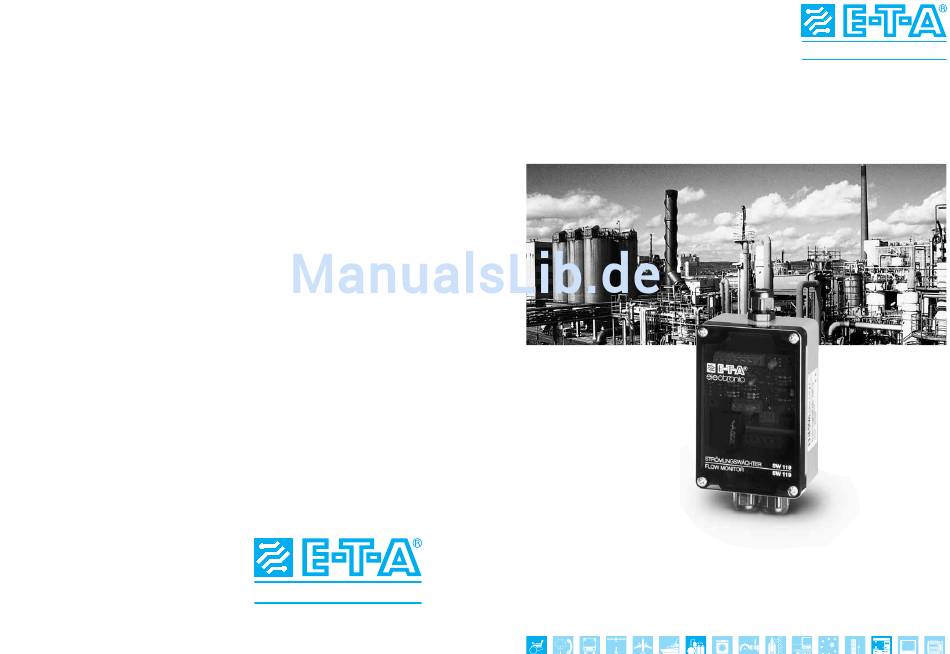

Montage- und Einstellanleitung
Instructions for Installation and Adjustment

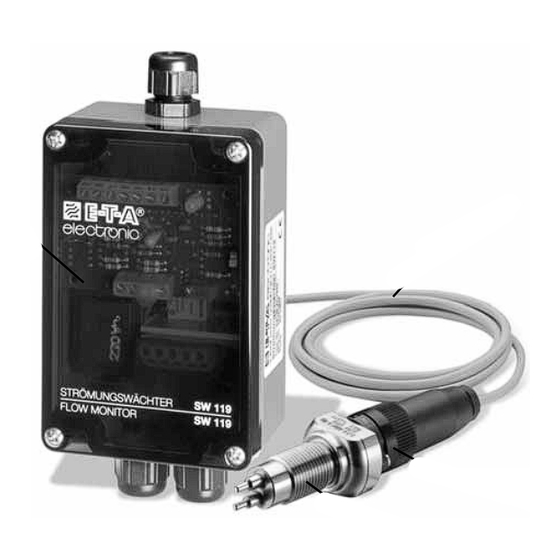

Strömungswächter SW119
Maßstab für Sicherheit
Flow Monitor SW119
Inhaltsverzeichnis
loading

Verwandte Anleitungen für eta SW119

Inhaltszusammenfassung für eta SW119

  • Seite 1 Strömungswächter SW119 Flow Monitor SW119 Maßstab für Sicherheit E-T-A Elektrotechnische Apparate GmbH D-90518 Altdorf . Industriestraße 2-8 Tel. +49 (09187) 10-0 . Fax +49 (09187)10-397 E-Mail: info@e-t-a.de . www.e-t-a.com...

  • Seite 2: Wartung

    CAUTION: Diese Anleitung unterstützt Sie beim Einbau, Anschließen und Einstellen des Strömungswächters. ACHTUNG! ● ● Ist in Pos. II oder III kein Schaltpunkt ein- If the switch point cannot be set when the Eine Nichtbeachtung der Montage- und Bedienungsanleitung kann zu erheblichen stellbar, Mediumschalter (MS) in die medium selector switch (MS) is in positi- Schäden am Gerät und an der Anlage führen.
  • Seite 3 1 Beschreibung 1 Description Bei MAX-Schaltpunkt: With MAX function selected: GRÜN = Die Strömung ist unter dem GREEN = flow rate is below the set re- Der Einpunkt-Strömungswächter wird zur This Single Point Flow Monitor is designed to eingestellten Schaltpunkt. sponse value.

  • Seite 4: Ansprechwert Strömung Einstel- Len

    2 Technische Daten 2 Technical Data 6 Ansprechwert Strömung einstel- Die Strömung ist unter dem Überwachungsbereich Strömung: Flow rate range: eingestellten Schaltpunkt. flüssige Medien min. 10 mm/s liquids 10 mm/s (0.39 inch/s) minimum Voraussetzung: max. 4 m/s 4 m/s (13.1 ft./s) maximum Der Strömungswächter ist entsprechend den gasförmige Medien min.

  • Seite 5: Electrical Connection

    5 Anschließen 5 Electrical connection 3 Messkopf montieren 3 Monitoring head installation ACHTUNG! CAUTION: Überprüfen, ob die Typenbezeichnung Check that the monitoring head type is ● ● Überprüfen, ob die Versorgungsspan- Check that the supply voltage corresponds des Messkopfes dem Strömungswächter suitable for the SW 119: nung Nennspannung...

  • Seite 6: Auswerteelektronik Montieren

    4 Auswerteelektronik montieren 4 Control unit installation Bei senkrechter Leitung möglichst nur in In the case of vertical pipelines the Steigleitungen einbauen, um falsche monitoring head should be installed ACHTUNG! CAUTION: ● ● Signale durch Luftpolsterbildung zu ver- where the flow is rising, if possible. Um evtl.
