2N Access Unit Installationshandbuch Seite 98

Wenn dieses Modul das letzte am Bus ist, bleibt einer der beiden Steckverbinder
nicht angeschlossen.
Ein Verpackungsbestandteil ist ein 80 mm langes Verbindungskabel.
Eingänge / Ausgänge sind adressiert
z. B. modul5.relay1. Die Bezeichnung des Moduls wird im Menü Hardware /
Erweiterungsmodule, Parameter, Modulbezeichnung eingestellt.

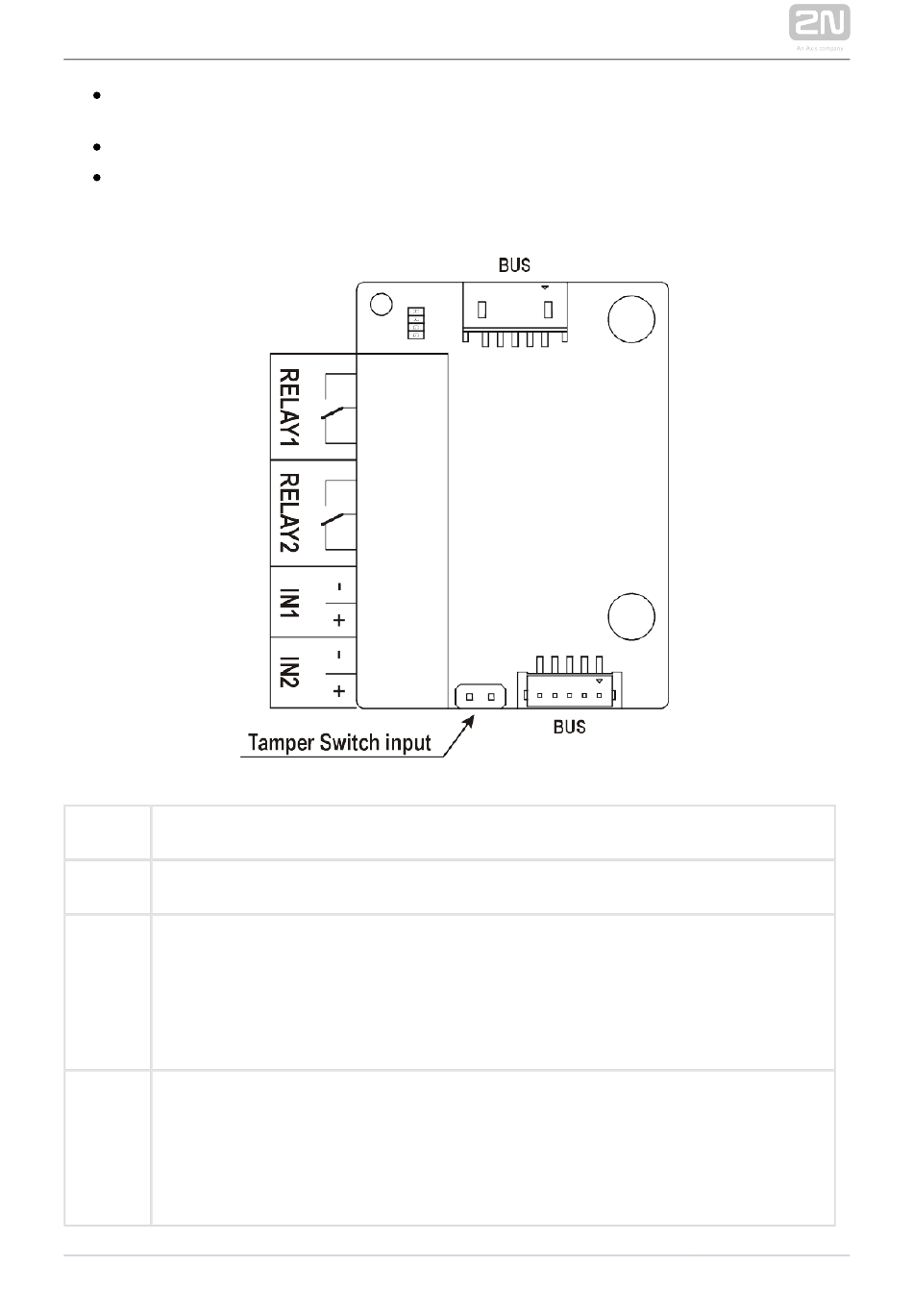

RELAY1 Klemme RELAY1 mit herausgeführtem NO/NC-Umschaltkontakt 30 V / 1 A AC/DC
RELAY2 Klemmen RELAY2 mit ausgeführtem NO/NC-Umschaltkontakt 30 V / 1 A AC/DC
IN1 Klemmen IN1 für Eingang anwendbar im passiven oder aktiven Modus (-30 V bis +30
V DC)
OFF = getrennt oder U
ON = kurzgeschlossen oder U
IN2 Klemmen IN2 für den Eingang anwendbar im passiven oder aktiven Modus (-30 V bis
+30 V DC)
OFF = getrennt oder U
ON = kurzgeschlossen oder U
2N TELEKOMUNIKACE a.s., www.2n.cz
<Modulname>.<Eingang/Ausgang_Name>
> 1.5 V
IN
< 1.5 V
IN
> 1.5 V
IN
< 1.5 V
IN
,
98/118
