Hinweis
Bei 2N Access Unit
falls sie mit einem Kabel > 30 m angeschlossen ist. In solchem Fall empfehlen
wir:
Einfügen eines weiteren Netzelementes (Switch) in den Weg und
dadurch Verkürzen des Sprunges
das Gerät von einer externen Quelle 12 V einspeisen
Änderung der PoE-Speisung von der Phantom-Version (typisch z. B. TP-
LINK) auf die Speisung über freie Leitungspaare – Injektor Phihong, Best.
Nr. 91378100
Änderung der Ethernet-Geschwindigkeit auf Half Duplex – 10 mbps

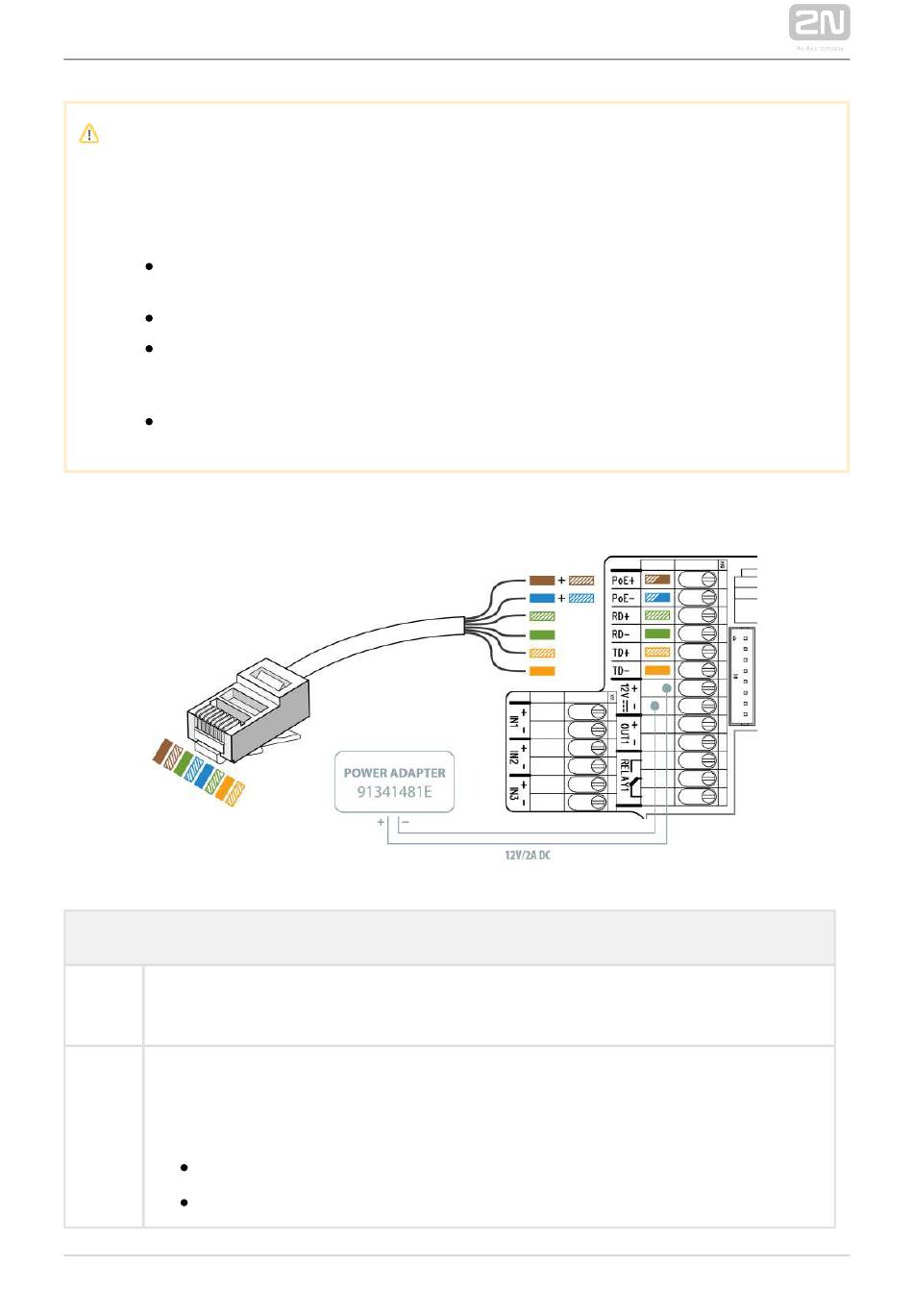

Anschließen des UTP-Kabels auf der Leiste der Geräteeinheit
Erläuterungen zur Abbildung
PoE, Klemmen für Anschluss an LAN (PoE nach 802.1af)
RD, TD
IN1, Klemmen IN1, IN2 und IN3 dienen für Eingang anwendbar im passiven oder aktiven
IN2, Modus (−30 bis +30 V DC) – für Verbindung der Abgangstaste, Sensors der offenen
IN3 Tür, Sicherheitssystems usw.
OFF = getrennt oder U
ON = kurzgeschlossen OR U
2N TELEKOMUNIKACE a.s., www.2n.cz
Version 586v2 können Probleme mit dem Netz auftreten,
> 1,5 V
IN
< 1,5 V
IN
