8. HIGH passt die Anhebung oder Absenkung der hohen Frequenzen des EQ (Equalizer) an.
9. [FOOTSWITCH RIGHT]
10. MID passt die Anhebung oder Absenkung der mittleren Frequenzen des EQ an.
11. <ACTIVE> zeigt an, ob das Pedal aktiv oder im Bypass Modus ist.
12. [FOOTSWITCH BYPASS/SELECT]
13. MID FREQ passt die parametrische mittlere Frequenz des EQ an.
14. [FOOTSWITCH LEFT]
15. LOW passt die Anhebung oder Absenkung der niedrigen Frequenzen des EQ an.

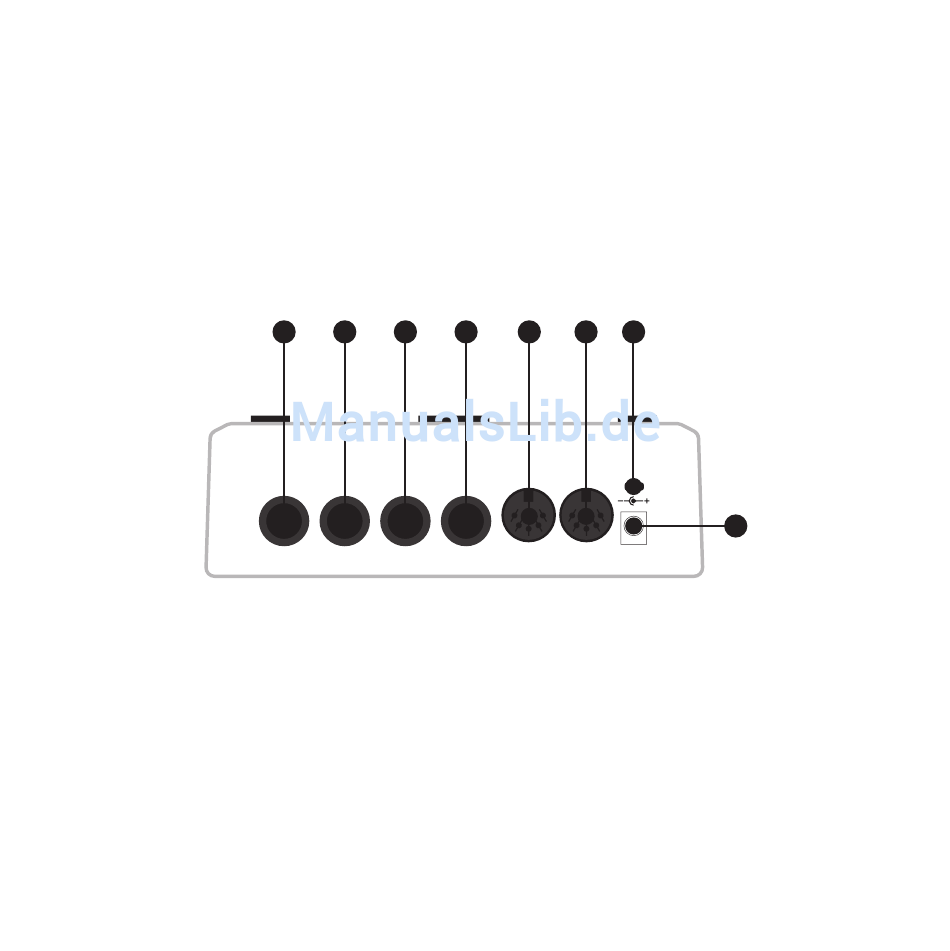

2.2 ANSCHLÜSSE AN DER RÜCKSEITE
1. Input Audio-Eingang. Verwenden Sie einen 6,3 mm Mono Klinkenstecker.
2. Output Audio-Ausgang. Verwenden Sie einen 6,3 mm Mono Klinkenstecker.
3. Exp Gain Eingang für das Expression Pedal oder CV, um den Gain des Eingangssignals anzupas-
sen. Verwenden Sie einen 6,3 mm Mono Klinkenstecker für CV Signale.
4. Exp Mid Eingang für das Expression Pedal oder CV, um MID FREQ anzupassen. Verwenden Sie
einen 6,3 mm Mono Klinkenstecker für CV Signale.
5. MIDI In MIDI Dateneingang. Verwenden Sie ein standardmäßiges MIDI-Kabel zur Verbindung eines
externen MIDI Geräts mit MIDI Out.
6. MIDI Out (Dient auch als MIDI Thru) MIDI Datenausgang. Verwenden Sie ein standardmäßiges
MIDI-Kabel zur Verbindung eines externen MIDI Geräts mit MIDI In.
7. Kensington Sicherheitssteckplatz Für den Anschluss eines Kensington-Schlosses und -Kabels.
8. DC In Verwenden Sie das im Lieferumfang enthaltene Netzteil PSPU-3b, verbunden mit einer
Steckdose.
1
2
3
Input
Output
Exp Gain
Exp Mid
4
5
6
7
MIDI In
MIDI Out
12 VDC 1 A
8
11
