Inhaltszusammenfassung für Elektron Analog Drive
- Seite 1 Analog Drive Analoges Multi Distortion-Pedal Benutzerhandbuch...
- Seite 3 Analog Drive VIELEN DANK Vielen Dank für Ihren Kauf des Analog Drive. Herzlichen Glückwunsch! Der Analog Drive bietet Ihnen acht analoge Verzerrerschaltkreise in einem Pedal. Dieses Pedal eignet sich ideal für Musiker, die Sig- nale und Töne möglichst vielfältig und mit möglichst viel Charakter verzerren möchten.
-
Seite 4: Konformitätserklärung Nach Fcc
Konformitätserklärung nach FCC Dieses Gerät ist konform mit Teil 15 der FCC-Richtlinien. Sein Betrieb ist den beiden folgenden Bedingungen unterworfen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss allen Interferenzen widerstehen, denen es ausgesetzt ist, einschließlich jenen, die einen unerwünschten Betrieb verursachen können. -
Seite 5: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN 1. Verwenden Sie das Gerät nicht in der Nähe von Wasser. 2. Reinigen Sie das Gehäuse oder den Schirm niemals mit aggressiven Reinigern. Entfernen Sie Staub, Schmutz und Fingerabdrücke mit einem weichen, trockenen und nicht abrasiven Tuch. Hartnäcki- geren Schmutz können Sie mit einem ausschließlich mit Wasser angefeuchtetem Tuch entfernen. -
Seite 6: Um Die Gefahr Von Bränden, Stromschlägen Oder Produktschäden Zu Verrin- Gern
Primärkreis ist immer aktiv, solange das Netzkabel mit der Steckdose verbunden ist. Ziehen Sie das Netzkabel, um das Netzteil vollständig zu trennen. • Verwenden Sie in der EU ausschließlich Netzkabel mit CE-Kennzeichnung. ALLERGIEWARNUNG • Die Gummimatte unter dem Analog Drive enthält Latex von Naturkautschuk. Bitte ergreifen Sie Vorsichtsmaßnahmen, wenn Sie auf Latex empfindlich reagieren. -
Seite 7: Haftungsausschluss
Dokument möglicherweise enthält. Elektron kann auch jederzeit ohne vorherige Ankündigung die in diesem Dokument beschriebenen Produkte und Programme verbessern und/oder ändern. Unter keinen Umständen ist Elektron haftbar für konkrete, indirekte oder Folgeschäden sowie alle Schäden aufgrund von entgangener Nutzung, Datenverlust oder Gewinnverlust, ob im Rahmen einer vertragsmäßigen Handlung, Fahrlässigkeit oder einer anderen Handlung aufgrund von oder in... -
Seite 8: Inhaltsverzeichnis
3. ANSCHLUSS DES ANALOG DRIVE........ -
Seite 9: Einleitung
Fettgedruckte Großbuchstaben werden für alternative Parametereinstellungen verwendet, beispiels- weise AL. Analog Drive Benutzerhandbuch. Copyright © 2017 Elektron Music Machines MAV AB. Jegliche Vervielfältigung ohne schriftliche Genehmigung ist streng verboten. Die Informationen in diesem Handbuch sind unter Vorbehalt. Die Produktnamen, Logos, Titel, Wörter oder Sätze von Elektron sind möglicherweise registriert und unter schwedischem und internationalem Recht geschützt. -
Seite 10: Layout Der Front- Und Rückseite Und Anschlüsse

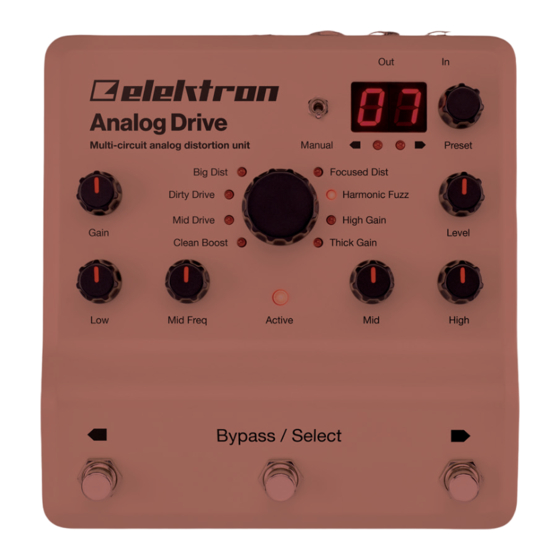

2. LAYOUT DER FRONT- UND RÜCKSEITE UND ANSCHLÜSSE 2.1 REGLER AN DER FRONTSEITE Analog Drive Multi-circuit analog distortion unit Manual Preset Big Dist Focused Dist Dirty Drive Harmonic Fuzz Mid Drive High Gain Gain Level Clean Boost Thick Gain Mid Freq... -
Seite 11: Anschlüsse An Der Rückseite
8. HIGH passt die Anhebung oder Absenkung der hohen Frequenzen des EQ (Equalizer) an. 9. [FOOTSWITCH RIGHT] 10. MID passt die Anhebung oder Absenkung der mittleren Frequenzen des EQ an. 11. <ACTIVE> zeigt an, ob das Pedal aktiv oder im Bypass Modus ist. 12. -
Seite 12: Anschluss Des Analog Drive
3. ANSCHLUSS DES ANALOG DRIVE Stellen Sie den Analog Drive auf den Boden oder ein anderes stabiles Objekt, beispielsweise einen stabilen Tisch. Sorgen Sie für ausreichend Platz für die Kabel. Bevor Sie damit beginnen, den Analog Drive an anderen Geräten anzuschließen, stellen Sie sicher, dass alle Geräte ausgeschaltet sind. -
Seite 13: Laden Eines Presets
LADEN EINES PRESETS Methode 1 1. Drehen Sie den Drehregler PRESET, um das gewünschte Preset auszuwählen. Die Anzeige blinkt, um anzuzeigen, dass das Preset noch nicht geladen wurde. 2. Drücken Sie PRESET, um das ausgewählte Preset zu laden. Methode 2 1. -
Seite 14: Active Mode
5.2 ACTIVE MODE Der Analog Drive muss im Active Mode sein, um das eingehende Signal zu beeinflussen. Wenn das Pe- dal nicht aktiv ist, wird der Effekt umgangen. Drücken Sie [FOOTSWITCH BYPASS/SELECT], um den Active Mode an- und auszuschalten. Die LED <ACTIVE> zeigt an, ob der Effekt aktiv ist oder nicht. -
Seite 15: Gain
Preset/Regler Wert. Der Exp Mid Steuereingang deckt das gesamte Frequenzband ab. 6. EINSTELLUNGEN Der Analog Drive hat einige Einstellungen, mit denen Sie die Pedalfunktionen individuell anpassen können. Diese Einstellungen werden global gespeichert und sind nicht Teil der Presets. -
Seite 16: Einstellungen
6.2 EINSTELLUNGEN Dies sind die Einstellungen und einstellbaren Werte des Analog Drive. Einstellung Anzeige Beschreibung Input Channel Konfiguriert den MIDI Kanal, den der Analog Drive verwendet, um MIDI-Daten zu empfangen. Es werden keine MIDI-Daten emp- fangen, wenn dieser Parameter auf OF (OFF) konfiguriert wird. - Seite 17 Einstellung Anzeige Beschreibung Expression Konfiguriert das Ziel des Signals von Exp Gain und Exp Mid. Destination IE = Intern und extern (MIDI) -E = Nur extern (MIDI) I- = Nur intern - = Kein Ziel Preset Destination Konfiguriert das Ziel des Drehreglers PRESET (Programmände- rung).
-
Seite 18: Aktualisierung Des Betriebssystems
Betriebssystems wiederholen, bevor Sie den Analog Drive erneut verwenden können. 6.4 ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN Sie können den Analog Drive in den Zustand zurücksetzen, den er hatte, als er das Werk verließ. Alle Einstellungen und Presets werden dann in ihren Originalzustand zurückgesetzt. -
Seite 19: Technische Informationen
Mittelkontakt, 12 V DC, 1 A Voltage (Steuerspannung) Stromverbrauch des Geräts: Typischerweise 5 W, PHYSISCHE SPEZIFIKATIONEN 400 mA Kompatibles Elektron Netzteil: PSU-3b Robustes Gehäuse aus Gussaluminium Maße: 171 x 177 x 62 mm (B x T x H) (einschließ- lich Steckern, Drehreglern und Footswitches) Gewicht: ca. -
Seite 20: Anhang A: Midi
ANHANG A: MIDI Dieser Anhang listet die MIDI-Spezifikationen für den Analog Drive auf. Programmänderung: 0—99. • • CV-Mode: 10 Bit, 7 in MSB, 3 in LSB. MSB=64 entspricht 0 V. • Expression Pedal Mode: 9 Bit. 7 in MSB, 2 in LSB. •...
