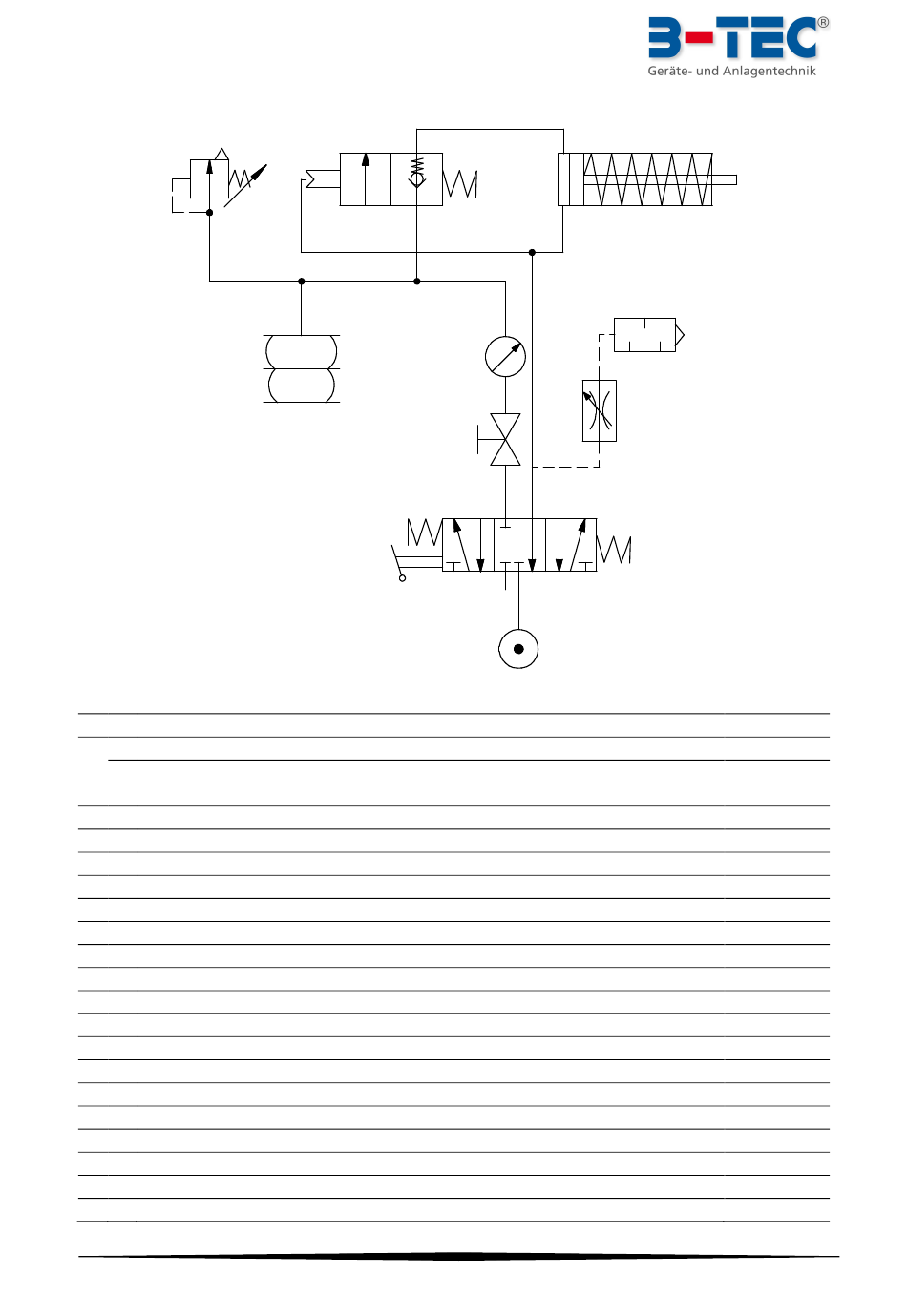

Pneumatikplan / Pneumatic Diagram
Sperrventil / Check valve
Sicherheits-
ventil
Safety valve
Luftfederbalg
Convoluted Air-
spring
Handhebelventil
Hand lever valve
3.6
Ersatzteilnummern / Spare Parts Ordering Numbers
A -
Carry / Carry XL Mittelteil / Middle desk
-
Carry-S Auslegersatz inkl. Gitterberostung / Outrigger set incl. grids
B
-
Carry-B Auslegersatz ohne Gitterberostung / Outrigger set without grids
-
Carry-EB Auslegersatz inkl. Gitterberostung / Outrigger set incl. grids
C
-
Carry Überfahrrampe / Overtravel ramp
D -
Carry Auffahrrampe / Ramp
E
-
Carry Überfahrsperre / Stopper
G -
Handhebelventil kompl. ohne Rahmen / Hand lever valve compl. w/h frame
Rahmen für Handhebelventil / Frame for hand lever valve
H
Luftfederbalg / Convoluted air spring
I
-
Befestigungswinkel (Set 4 Stk.) / Mounting brackets (Set 4 pcs.)
Rolle Auffahrrampe inkl. Sicherung / Wheel for ramps incl. locking ring
Halter für Auffahrrampe (Paar) / Holder for ramps
Gleitstücke für Schere / Sliding block for scissor
Druckluftanschluss / Compressed-air connection
Absperrventil Kugelhahn / Blocking valve Ball valve
Manometer
Sicherheitsventil 8 bar / Safety valve 8 bar
Kurzhubzylinder Fallsicherung / Short stroke cylinder
Sperrventil G1/8" / Check valve G1/8"
Optional: Warnpfeife / Warning whistle
EB: Fußschutzmatten / Foot protection
Carry & Carry XL
2
12
1
Manometer
Absperrventil
Blocking valve
Kurzhubzylinder,
Fallsicherung
Short stroke cylinder
Optional: Warnpfeife
Optional: Warning
whistle
4 2
5 1 3
10000106
10000086
10000107
10000108
10001013
10000143
10001172
10000079
10000081
10000077
10000099
10000097
10000133
10000083
10000908
10000615
10000594
10001225
10000587
10001151
10000084
10000136
