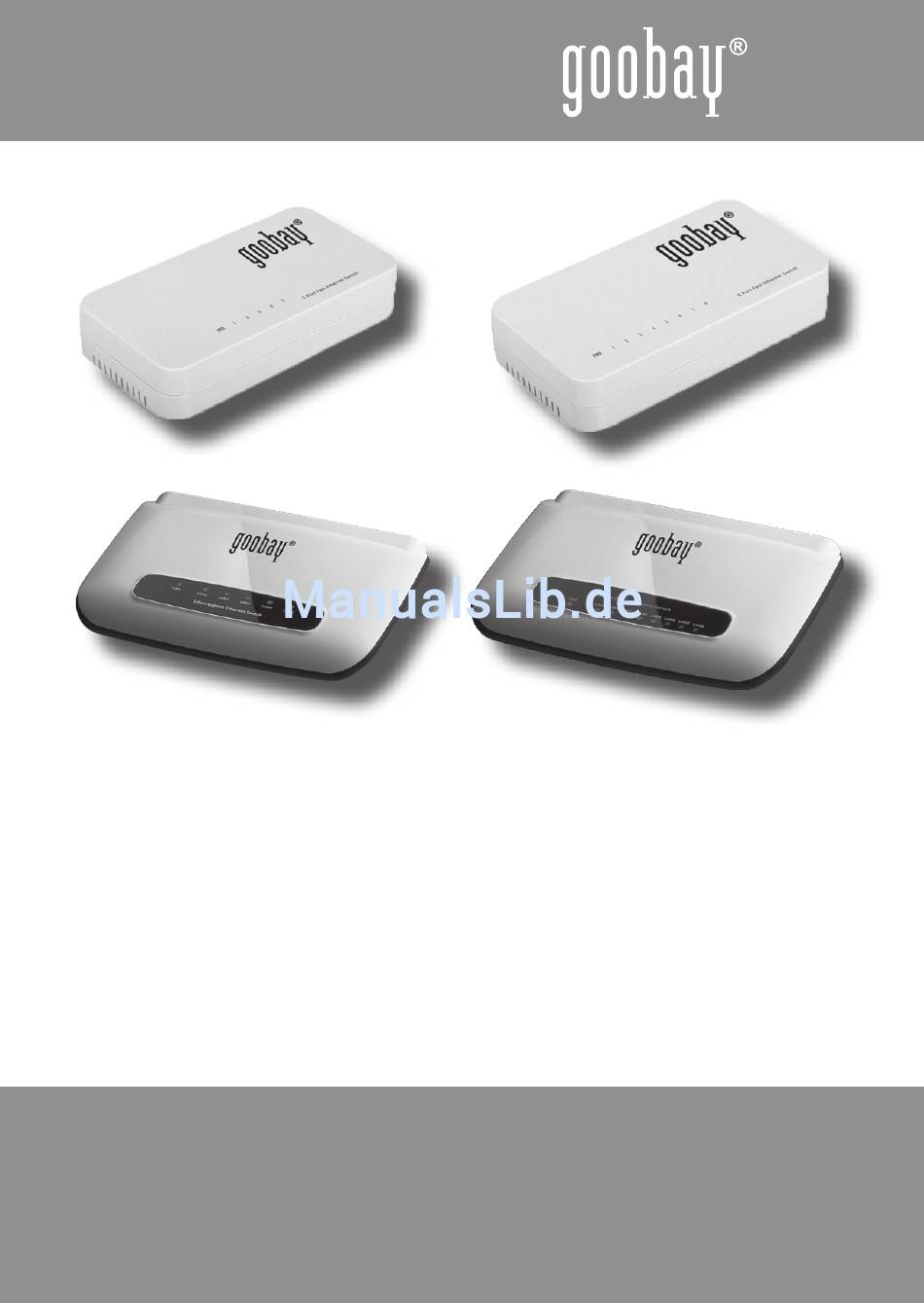

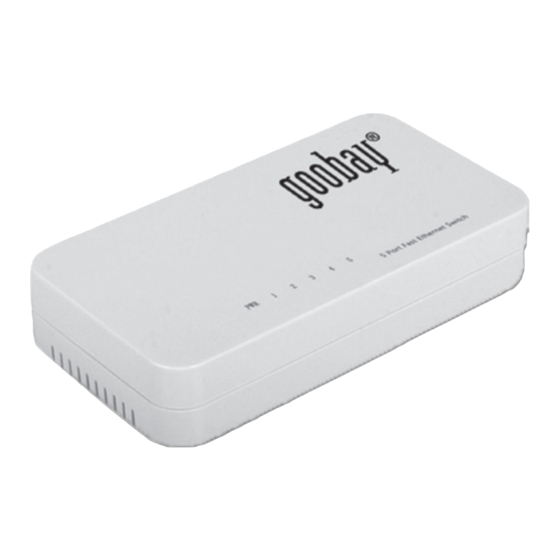

- Seite 1 93122 93123 93372 93373 NET ETHERNET SWITCH 5 PORT 100 Base-TX 93122 NET ETHERNET SWITCH 8 PORT 100 Base-TX 93123 NET ETHERNET SWITCH 5 PORT 1000 Base-T 93372 NET ETHERNET SWITCH 8 PORT 1000 Base-T 93373 Betriebsanleitung User‘s Manual...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung NET ETHERNET SWITCHE ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. - Seite 3 ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen! • Dieses Produkt ist kein Spielzeug und gehört nicht in Kinder- hände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können! •...
-
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Elektro-Fachkräften geöffnet und repariert werden. Selbstein- griffe führen zum Erlöschen des Garantieanspruchs. 2 Beschreibung und Funktion: Das Produkt dient zur kabelgebundenen Vernetzung von Compu- tern oder anderen Geräten mit RJ45-Schnittstelle. Es stellt dabei 5 oder 8 Anschlüsse zur Verfügung und funktioniert wie ein Hub. Die Netzwerkbandbreite wird unter den 5 oder 8 Anschlüssen auf- geteilt. -
Seite 5: Anschluss Und Bedienung
5 Anschluss und Bedienung: GEFAHR! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen! ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen! Anschluss: 1. Schließen Sie Ihre RJ45-Geräte, wie z.B. Ihre PCs an die Aus- gänge des Ethernet Switches an. -
Seite 6: Pflege, Wartung, Lagerung Und Transport
• Das Gerät teilt die Bandbreite auf alle Kanäle auf. andere Fragen • Kontaktieren Sie Ihren Händler. 8 Technische Daten: Modell 93122 + 93123 93372 + 93373 Betriebsspannung 9 V DC 9 V DC | 5 V DC Leistungsaufnahme 1,9 W | 2,0 W... -
Seite 7: Gewährleistung Und Haftung
Standards IEEE 802.3 10Base-T IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3u 100Base-TX IEEE 802.3x Flow Control IEEE 802.3ab 1000Base-T IEEE 802.3x Flow Control Temperturbereich > 0 bis 40°C Luftfeuchte 10 bis 90% RH Anschlusstechnik RJ45, Plug & Play unterst. Paketgröße 1536 bytes 9216 bytes 9 Gewährleistung und Haftung:... -
Seite 8: Entsorgungshinweise
11 CE-Konformitätserklärung: Dieses Gerät ist mit der nach der Richtlinie 2004/108/ EG und 2006/95/EG vorgeschriebenen Kennzeich- nung versehen: Mit dem CE Zeichen erklärt Goobay ® eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen... - Seite 9 Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
-
Seite 10: Safety Instructions
User‘s Manual NET ETHERNET SWITCHE ATTENTION! Read the user`s manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this user‘s manual for clarification and only pass it on together with the product. Table of Contents: Page: 1 Safety Instructions... -
Seite 11: Description And Function
• Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and can injure when used inappropriately! • Do not use any damaged products or parts. • Please remove or store the packing materials well, because children may cut themselves on them while playing. -
Seite 12: Intended Use
User‘s Manual This NET ETHERNET Switch uses Auto-MDI(X), this means it is able to detect the sender and receiver wires of connected de- vices independently and adapts itself this way. At this, the used cable type (crossover or 1:1) is not relevant. 3 Intended Use: We do not permit using the device in other ways like described in chapter Description and Function. -
Seite 13: Maintenance, Care, Storage And Transport
Switch. 3. Plug the delivered power supply to the DC input of the Ether- net Switch and the other end to a 230 V AC mains socket. Operating: The Ethernet Switch works automatically after connecting it to the power supply can be switched on and off by plugging and unplug ging the power supply. -
Seite 14: Troubleshooting
• The device shares the bandwidth beween all chanels. other questions • Contact your dealer. 8 Specifications: Model 93122 | 93123 93372 | 93373 Operating voltage 9 V DC 9 V DC | 5 V DC Power consumption 1.9 W | 2.0 W 1.9 W | 3.0 W... -
Seite 15: Disposal Notes
repair the fault either on site, or send the device to the manufacturer. You make the work of our technicians considerably easier, describing possible faults in detail – only then you can be assured that faults, occurring only rarely, will be found and repaired with certainty! •... -
Seite 16: Ce Declaration
Wentronic GmbH ensu- res, that the product is conformed to the basic standards and di- rectives. These standards can be requested online on www. goobay.de. All trademarks and registered brands are the property of their respective owners. - Seite 18 User‘s Manual...
- Seite 20 Revision Date 2011-08-09 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany www.goobay.de Made in China...
