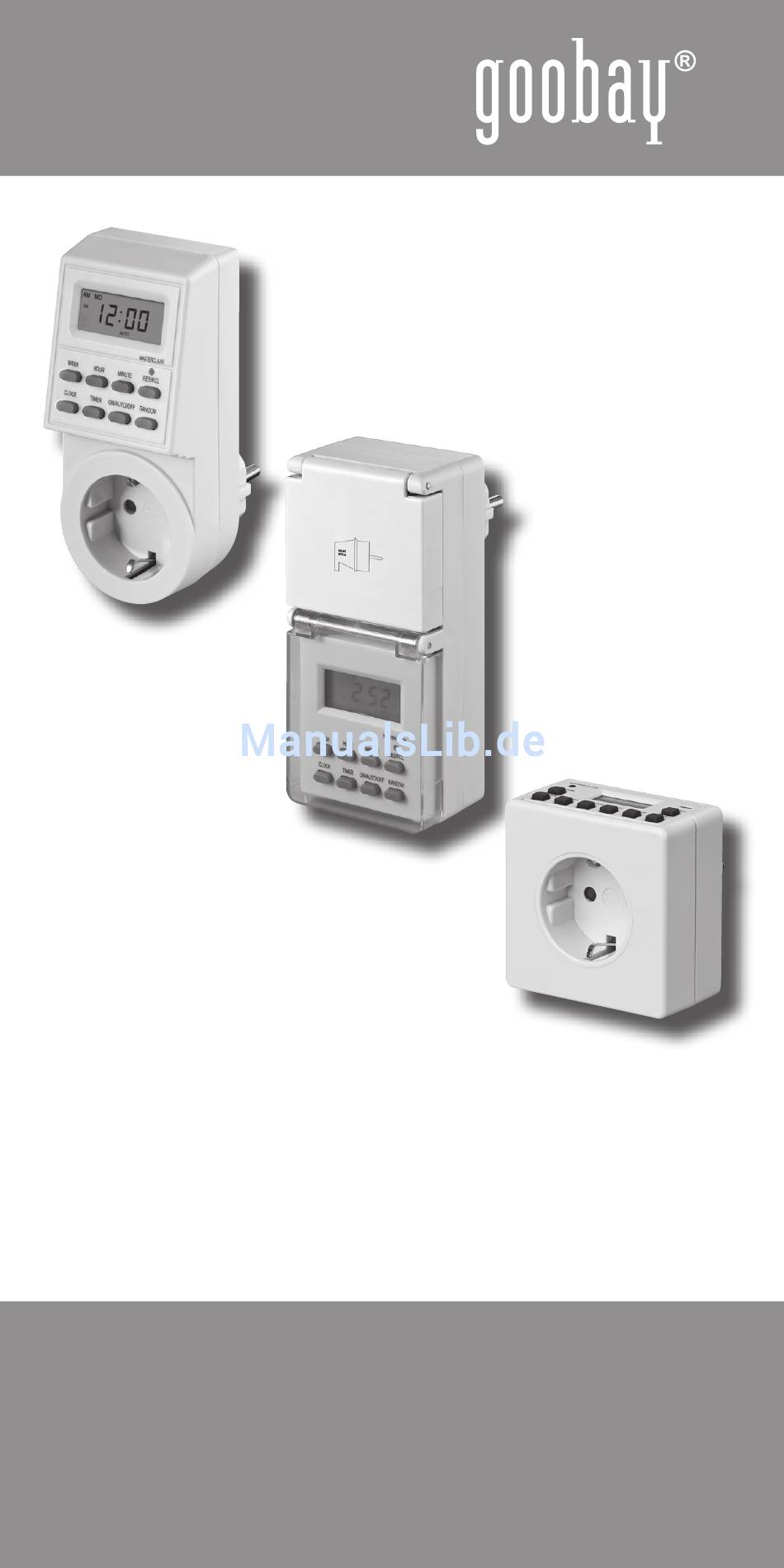

- Seite 1 NK ZSU 2 ZEITSCHALTUHR DIGITAL 51277 NK ZSU 3 ZEITSCHALTUHR DIGITAL IP44 51301 NK ZSU 4 ZEITSCHALTUHR DIGITAL 93256 NK ZSU 2 TIME SWITCH DIGITAL 51277 NK ZSU 3 TIME SWITCH DIGITAL IP44 51301 NK ZSU 4 TIME SWITCH DIGITAL 93256...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung NK ZSU ZEITSCHALTUHREN DIGITAL ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. Inhaltsverzeichnis: Seite 1 Beschreibung und Funktion... -
Seite 3: Sicherheitshinweise
4 Sicherheitshinweise: ACHTUNG! Lesen und befolgen Sie die Sicher- heitsanweisungen gründlich. Es besteht u. a. Brand- und Elektroschockgefahr! • Das Gerät darf ausschließlich über 230V AC ~ Wechselspannung betrieben werden. • Die maximal zulässige Gesamtleistung der angeschlossenen Geräte darf 3500W nicht übersteigen. • Ihr Produkt und dessen Zubehör ist kein Spielzeug und gehört nicht in Kinderhände, weil es zerbrechliche, kleine und verschluckbare Teile enthält, die bei unsachgemäßem Gebrauch Personen verletzen können! • Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Ver- schluckens und Einatmens von Kleinmaterial und Dämmmaterial. • Setzen Sie das Produkt keiner Hitze, Kälte, Wasser oder direkter Sonneneinstrahlung aus. • Weiterhin sind Vibrationen, mechanische Einwir- kungen, magnetische und elektromagnetische Felder sowie Feuchtigkeit, Nässe und Staubeinwir-... -
Seite 4: Bedienung

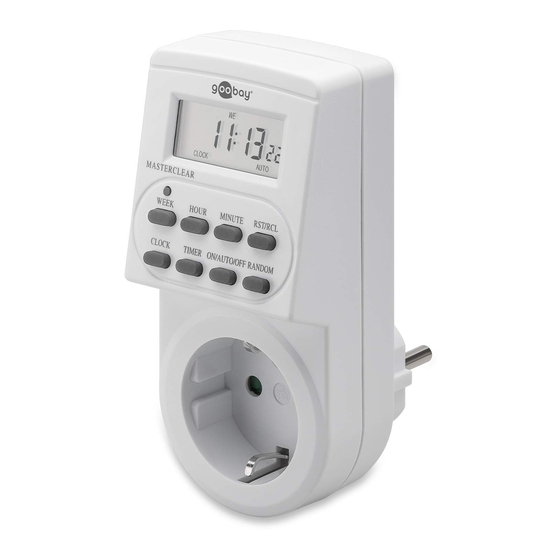

Bedienungsanleitung 5 Bedienung: GENERELLE FUNKTIONEN: 1. 10 ON/OFF Programme mit 1 Minutenschritten 2. Manuell umschaltbar zwischen ON(AN) / AUTO (Programmmodus) / OFF (aus) 3. 12/24 Stunden Modus umschaltbar. 4. Sommerzeit Funktion 5. Zufallsfunktion zwischen 18:00 Uhr und 6:00 Uhr. 6. 16 Wochentagkombinationen stehen zur Auswahl INBETRIEBNAHME: 1. Verbinden Sie die Zeitschaltuhr mit einer 230 V Steckdo- se und warten Sie ca. 12 Stunden bis der Pufferakku vollständig geladen ist. 2. Setzen Sie die Zeitschaltuhr ggf. durch Drücken der MASTER/CLEAR Taste mit einem spitzen Gegenstand in den Auslieferungszustand zurück. 3. Jetzt ist die Zeitschaltuhr fertig zur Benutzung. BEDIENELEMENTE UND DISPLAY: Die Tastenanordnung kann je nach Modell variieren. a. MASTER CLEAR: Löscht alle Daten im Speicher inklusive der aktuellen Zeit und aller Programme b. RANDOM: Schalltet die Zufallsfunktion ein oder aus c. CLOCK: Zum Einstellen der Uhrzeit in Verbindung mit WEEK, HOUR, MINUTE - Wählen Sie den 12- oder 24-h Modus in Verbindung mit der TIMER Taste. Zum Aktivieren der Sommerzeitfunktion in Verbindung mit der ON/AUTO/OFF Taste. d. TIMER: Zum Einstellen der Programmschaltzeiten in Kombination mit WEEK, HOUR, MINUTE - Wählen Sie den 12- oder 24-h Modus in Verbindung mit der CLOCK Taste. e. ON/AUTO/OFF: Zum Auswählen des Funktionsmodus der Zeitschaltuhr f. WEEK: Zum Festlegen der Woche in Kombination mit... -
Seite 5: Aktuelle Uhrzeit Einstellen
den Tasten CLOCK oder TIMER g. HOUR: Zum Festlegen der Stunde in Kombination mit den Tasten CLOCK oder TIMER h. MINUTE: Zum Festlegen der Minute in Kombination mit den Tasten CLOCK oder TIMER i. RST/RCL: Zum Zurücksetzen / Überschreiben und Wiederherstellen aller Programmierungen. j. LED: Zeigt den Status der Leistungsabgabe - Ist die LED an, fließt Strom, ist sie aus, fließt kein Strom. AKTUELLE UHRZEIT EINSTELLEN: 1. Drücken Sie die CLOCK Taste und halten Sie diese gedrückt. Drücken Sie gleichzeitig die WEEK Taste bis der korrekte Wochentag angezeigt wird. Drücken Sie danach gleichzeitig CLOCK und HOUR oder CLOCK und MINUTE bis die korrekte Uhrzeit angezeigt wird. 2. Lassen Sie alle Tasten los. Wochentag und Uhrzeit sind eingestellt. 3. Um die Einstellungen ggf. nochmals zu korrigieren wiederholen Sie die Schritte 1 bis 2. 12/24 STUNDEN MODUS: Drücken Sie gleichzeitig CLOCK und TIMER. Das Display zeigt den 12- oder 24-h Modus. SOMMERZEIT FUNKTION: 1. Drücken Sie CLOCK und ON/AUTO/OFF gleichzeitig. Das Display zeigt SUMMER. Die Uhrzeit wird um 1 Stunde verschoben. 2. Drücken Sie die Tasten erneut um zur Winterzeit zu wechseln. SCHALTZEITEN PROGRAMMIEREN: 10 ON/OFF Programme zu je minimal 1 Minutenschritten stehen zur Verfügung. Stellen Sie sicher, dass die eingestellten Programme nicht überlappen, v.a. -
Seite 6: Manuelle On/Auto/Manual Off Einstellungen
Bedienungsanleitung 2. Wählen Sie mit der WEEK Taste den/die Wochentag/e. Wählen Sie die Zeit mit der HOUR (Stunde) und MINUTE Taste. 3. Drücken Sie erneut kurz die TIMER Taste zum Abschlie- ßen der Einstellungen für ON/EIN und um mit den Einstellungen für OFF/AUS fortzufahren. Das Display zeigt nun OFF_1. Stellen Sie eine Zeit ein durch erneutes Betätigen von HOUR (Stunde) und MINUTE. 4. Drücken Sie erneut kurz die TIMER Taste zum Abschlie- ßen der Einstellungen. Das Display zeigt ON_2. Wiederholen Sie Schritt 1-3 um die nächste Programmie- rung vorzunehmen. Max. 10 Programme sind möglich. Drücken Sie CLOCK um das Programmiermenü zu verlassen. Die Zeitschaltuhr ist fertig eingerichtet. BEISPIEL: Die Zeitschaltuhr soll an jedem Wochentag um 17:15 Uhr auf ON/AN schalten und um 22:30 Uhr auf OFF/AUS. a. Drücken Sie die TIMER Taste einmal kurz. Das Display zeigt ON_1. -
Seite 7: Zufallsfunktion
ZUFALLSFUNKTION: 1. Drücken Sie die RANDOM Taste. Das Display zeigt ein R. Die RANDOM Funktion ist aktiviert. 2. Durch die RANDOM Funktion wird die Aktivierung von Programmen mit Einschalte-Punkt nach 18:30 Uhr und vor 6 Uhr zufällig vorgezogen. Der Zufallsbereich variiert zwischen einem Zeitvorzug von 10 bis 31 Minuten. BEISPIEL: Programm 1 ist mit einem Einschalte-Punkt von 19:00 Uhr und einem Ausschalte-Punkt von 20:00 Uhr programmiert, die Zeitschaltuhr befindet sich im Auto-Modus. Wird zusätzlich die „Random-Funktion“ aktiviert, variiert der Einschalte-Punkt nun im Bereich von 18:29-18:50 Uhr. Der Punkt der Abschaltung liegt in diesem Beispiel 1Stunde nach dem Einschalten. -
Seite 8: Problembehebung
Bedienungsanleitung weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, w enn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden! • Der Hersteller haftet nicht für Personen- oder Sachschä- den, die durch unsachgemäße I nstallation oder Bedie- nung, die nicht in dieser Anleitung beschrieben sind, entstanden s ind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs. • Ein anderer als in dieser Betriebsanleitung beschriebe- ner Einsatz ist unzulässig und f ührt zu Gewährleistungs- verlust, Garantieverlust und Haftungsausschluss. • Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor. 8 Problembehebung: Problem Lösung Funktionsstö- -Lesen Sie den jeweiligen Abschnitt in rungen Kapitel 5. LED Betriebs- -aufgrund der geringeren Displaygrö- anzeige ße nur bei Modell 93256 vorhanden Materialbruch -Fassen Sie das Gerät nicht an und oder offene konsultieren Sie Ihren Händler. -
Seite 9: Entsorgungshinweise
Betriebstemperatur -10 ~ +40°C Genauigkeit +/- 1 Minute/Monat Pufferbatterie Ni MH 1.2V ﹥100h Schutzklasse / -art I / IP20 10 Entsorgungshinweise: Elektrische und elektronische Geräte und Batterien dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach dem ElektroG verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufstelle kostenlos zurück- zugeben. Einzelheiten dazu regelt das jeweilige Landes- recht. Das Symbol auf dem Produkt, der Gebrauchsanlei- tung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Richtlinie: 2002/96/EG WEEE-N 82898622 11 CE-Konformitätserklärung: Ihr Gerät entspricht den EU-Richtlinien 2006/95/EG, EN 60730-1 und EN 61140. Mit dem ® CE Zeichen erklärt Goobay , eine registrierte Handelsmarke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäi- schen Bestimmungen erfüllt. Diese können online auf www. goobay.de angefordert werden. Die genannten Direktiven lösen alle früheren nationalen Zulassungen in der EU ab. - Seite 18 Manual...
