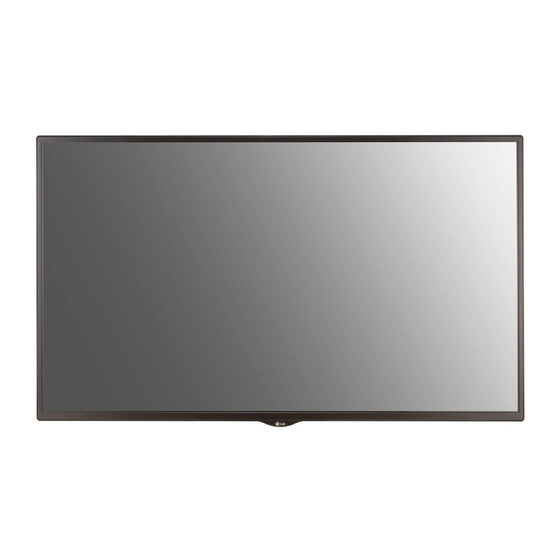

LG 43SH7E Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für 43SH7E:
- Installationsanleitung (8 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
BENUTZERHANDBUCH
Digital Signage
von LG
(MONITOR-
BESCHILDERUNG)
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
43SH7E
32SM5E
49SH7E
43SM5E
55SH7E
49SM5E
55SM5E
32SM5KE
43SM5KE
49SM5KE
55SM5KE
Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG 43SH7E
Inhaltszusammenfassung für LG 43SH7E
- Seite 1 Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 43SH7E 32SM5E 32SM5KE 49SH7E 43SM5E 43SM5KE 55SH7E 49SM5E 49SM5KE 55SM5E 55SM5KE www.lg.com Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
- Befestigen der Speicherabdeckung .....13 - Anschließen des Standfußes ........14 - Anschließen der Lautsprecher ........16 - Anschließen des IR-Sensors ........19 - Hochformat-Layout ............20 - Anbringung und Entfernung der LG- Logohalterung ..............21 - Installation an einer Wand ........23 FERNBEDIENUNG ...... 25 HERSTELLEN VON VERBINDUNGEN ...... -
Seite 3: Sicherheitsvorkehrungen
WARNUNG: Dieses Gerät entspricht Klasse A von CISPR 32. In einer Haushaltsumgebung kann dieses Gerät Funkstörungen verursachen. SICHERHEITSVORKEHRUNGEN Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen. VORSICHT Wenn Sie eine zur Vorsicht mahnende Meldung ignorieren, kann es zu leichten Verletzungen kommen oder das Produkt kann beschädigt werden. - Seite 4 Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montage an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist.
-
Seite 5: Vorsichtsmaßnahmen Für Das Netzgerät Und Die Stromversorgung
- Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. - Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. - Seite 6 • Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub. - Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden. • Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird. - Staubschichten können Brände verursachen;...
-
Seite 7: Vorsichtsmaßnahme Beim Bewegen Des Produkts
Vorsichtsmaßnahme beim Bewegen des Produkts WARNUNG • Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. • Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. -
Seite 8: Wandmontage
VORSICHT • Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe. - Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr. • Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. -
Seite 9: Lizenz
LIZENZ Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. -
Seite 10: Montage Und Vorbereitung
• SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neuste Software für Ihr Modell herunter. • Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie gedeckt. - Seite 11 Lautsprechersatz (Nur für das Modell **SM5E) Schrauben Schrauben Durchmesser 4,0 mm x Lautsprecher Kabelhalter/ Durchmesser 4,0 mm x Gewindesteigung 0,7 mm x Kabelbinder SP-5000 Gewindesteigung 1,6 mm x Länge Länge 8 mm 10 mm (inklusive Spannscheibe) Media Player-Kit Schrauben Media Player CD (Benutzerhandbuch)/ Karte Durchmesser 3,0 mm x Gewindesteigung 0,5 mm MP500/ MP700...
-
Seite 12: Teile Und Tasten
Teile und Tasten Die Abbildung kann je nach Modell abweichen. Tasten • : Ändert die Eingangsquelle. • : Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. • : Zur Programmauswahl. • : Nach links und rechts. • : Zeigt das aktuelle Signal und den Modus an und wählt Menüs. •... -
Seite 13: Befestigen Der Speicherabdeckung
Befestigen der Speicherabdeckung Montieren Sie die Abdeckung wie dargestellt mit einer Schraube, um einen Diebstahl des USB Speichers zu verhindern. -
Seite 14: Anschließen Des Standfußes
Anschließen des Standfußes - Nur für bestimmte Modelle. - Die Abbildung kann je nach Modell abweichen. 32SM5*... - Seite 15 43/49/55SH7E, 43/49/55SM5*...
-
Seite 16: Anschließen Der Lautsprecher
Anschließen der Lautsprecher - Nur für bestimmte Modelle. - Die Abbildung kann je nach Modell abweichen. 32SM5E Schließen Sie vor dem Installieren der Lautsprecher ein Eingangssignalkabel an. Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Stellen Sie vor dem Anschließen sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist. - Seite 17 Schließen Sie die Lautsprecher an. Ordnen Sie die Lautsprecherkabel mit Kabelhaltern und Kabelbindern. Grundlegende Installation Installieren mit angeschlossenem OPS...
- Seite 18 43/49/55SM5E Schließen Sie vor dem Installieren der Lautsprecher ein Eingangssignalkabel an. Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Stellen Sie vor dem Anschließen sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist. Schließen Sie die Lautsprecher an. Ordnen Sie die Lautsprecherkabel mit Kabelhaltern und Kabelbindern. HINWEIS •...
-
Seite 19: Anschließen Des Ir-Sensors
Anschließen des IR-Sensors Wenn Sie das Kabel mit dem Produkt verbinden, wird die Funktion für den Empfang der Fernbedienungssignale aktiviert. Der IR- und Lichtsensor ist magnetisch. Drehen Sie den IR-Sensor entsprechend der Bildschirmausrichtung (Hoch-/Querformat). - Die Abbildung kann je nach Modell abweichen. Grundlegende Installation [Vorderseite] [Rückseite]... -
Seite 20: Hochformat-Layout
Hochformat-Layout Zur Installation im Hochformat drehen Sie den Monitor von der Vorderseite gesehen 90 Grad gegen den Uhrzeigersinn (wenn Sie dem Bildschirm zugewandt sind). Verwenden des Kensington-Schlosses (Diese Funktion steht nicht bei allen Modellen zur Verfügung.) Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Verwendung des Systems finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com. -
Seite 21: Anbringung Und Entfernung Der Lg-Logohalterung
Entfernung der LG-Logohalterung Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie mithilfe eines Schraubenziehers die Schraube, mit der die LG-Logohalterung unten an der Rückseite des Monitors befestigt ist. - Seite 22 Anbringung der LG-Logohalterung auf der rechten Seite Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie mithilfe eines Schraubenziehers die Schraube, mit der die LG-Logohalterung unten an der Rückseite des Monitors befestigt ist.
-
Seite 23: Installation An Einer Wand
Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen. Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden. - Seite 24 Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
-
Seite 25: Fernbedienung
FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. - Seite 26 Auswahl des Bildmodus. (HOME) Aktivieren der Startleiste. Öffnet das Menü für den Weißabgleich. (EINSTELLUNGEN) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. SuperSign-Menütaste. Navigationstasten Zur Navigation in Menüs oder Einstellungen. Wählt Menüs oder Einstellungen und speichert Ihre Eingaben. (ZURÜCK) Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.
-
Seite 27: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts. Anschluss eines PCs Ein Teil der Kabel wird nicht mitgeliefert. - Seite 28 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. ein 15-Pin-D-Sub-Kabel und ein DVI-D/HDMI- Kabel, die den technischen Daten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
-
Seite 29: Verwenden Der Eingangsliste
Verwenden der Eingangsliste (HOME) → • HDMI1 → HDMI2 → HDMI3/OPS/DVI-D → DISPLAYPORT... -
Seite 30: Problembehebung
PROBLEMBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts • Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. angeschlossen? Wird die Meldung „Ungültiges Format“ • Das Signal des PCs (Grafikkarte) befindet sich außerhalb des vertikalen angezeigt? oder horizontalen Frequenzbereichs des Geräts. - Seite 31 Auf dem Gerät wird ein Nachbild angezeigt. Problem Lösung Wenn das Gerät ausgeschaltet wird, • Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel erscheint ein Nachbild. schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. • Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
- Seite 32 VORSICHT • Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. Es wird empfohlen, die Anzeige auf dem Bildschirm mindestens einmal alle 12 Stunden zu verändern.
-
Seite 33: Technische Daten
TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung 3840 x 2160 bei 30 Hz (HDMI1, HDMI2, HDMI3, DP) 1920 x 1080 bei 60 Hz (DVI-D, OPS) - Seite 34 43SH7E LCD-Bildschirm Pixelpitch 0,4902 mm (H) x 0,4902 mm (V) Strom Nennleistung AC 100-240 V ~ 50/60 Hz 1,3 A Stromverbrauch Eingeschaltet: 95 W (Typ.) Ruhemodus: ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Abmessungen (Breite x Höhe Monitor 969,6 mm x 563,9 mm x 54 mm / 10,5 kg x Tiefe) / Gewicht Monitor + Standfuß...
- Seite 35 43SM5E LCD-Bildschirm Pixelpitch 0,4902 mm (H) x 0,4902 mm (V) Strom Nennleistung AC 100-240 V ~ 50/60 Hz 0,9 A Stromverbrauch Eingeschaltet: 75 W (Typ.) Ruhemodus: ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Abmessungen (Breite x Höhe Monitor 969,6 mm x 563,9 mm x 38,6 mm / 9,8 kg x Tiefe) / Gewicht Monitor + Standfuß...
- Seite 36 32SM5KE LCD-Bildschirm Pixelpitch 0,36375 mm (H) x 0,36375 mm (V) Strom Nennleistung AC 100-240 V ~ 50/60 Hz 0,8 A Stromverbrauch Eingeschaltet: 60 W (Typ.) Ruhemodus: ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Abmessungen (Breite x Höhe Monitor 729,4 mm x 428,9 mm x 60,5 mm / 5,4 kg x Tiefe) / Gewicht Monitor + Standfuß...
- Seite 37 Wireless-Module (LGSBWAC72) Technische Daten WLAN (IEEE 802.11a/b/g/n/ac) Frequenzbereich (MHz) Ausgangsleistung (max.) (dBm) 2.400 bis 2.483,5 5.150 bis 5.725 16,5 5.725 bis 5.850 (nicht für EU-Länder) 11,5 Bluetooth Frequenzbereich (MHz) Ausgangsleistung (max.) (dBm) 2.400 bis 2.483,5 • Da Frequenzkanäle sich je nach Land unterscheiden können, kann der Benutzer die Betriebsfrequenz nicht ändern oder anpassen.
- Seite 38 HDMI / DVI-D / DISPLAYPORT / OPS (PC)-Unterstützungsmodus Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Anmerkungen 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 720 44,772 59,855 1366 x 768 47,7 1280 x 1024 63,981 60,02 1680 x 1050 65,290 59,954 1920 x 1080...
- Seite 39 This product qualifies for ENERGY STAR®. Changing the factory default configuration and settings or enabling certain optional features and functionalities may increase energy consumption beyond the limits required for ENERGY STAR® certification. Refer to ENERGYSTAR.gov for more information on the ENERGY STAR®...
