气动抽接废油机
Pneumatic Waste Oil Extractor
Pneumatischer Abrollabsauger
Пневматическая машина для откачки и сбора обработанного масла
에어 폐유 펌핑 웨이스트기
Bomba pneumática de óleo para óleo desperdiçado
空気圧廃油抜き取り・集め装置
Máquina neumática de bombeo y recogida de aceite residual
AE5701/AE5702/AE5704
使用说明书 \User's Manual\Bedienungsanleitung\Инструкция по эксплуатации
사용설명서 \Manual de instruções\ 取扱説明書 \Manual del uso
EN
DE
中文
RU
KO
PT
JA
ES
Werbung
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für SATA AE5701
- Seite 1 Пневматическая машина для откачки и сбора обработанного масла 에어 폐유 펌핑 웨이스트기 Bomba pneumática de óleo para óleo desperdiçado 空気圧廃油抜き取り・集め装置 Máquina neumática de bombeo y recogida de aceite residual AE5701/AE5702/AE5704 使用说明书 \User’s Manual\Bedienungsanleitung\Инструкция по эксплуатации 사용설명서 \Manual de instruções\ 取扱説明書 \Manual del uso 中文...
-
Seite 3: Inhaltsverzeichnis
中文 EN DE AE5701/AE5702/AE5704 目 录 第一章 产品简介 ………………………………………………………………… 4 第二章 系列产品结构和组件结构示意图： …………………………………… 6 第三章 使用目的 ………………………………………………………………… 7 第四章 危险、警告事项 ………………………………………………………… 7 第五章 抽排油使用方法 ………………………………………………………… 7 第六章 接油使用方法 …………………………………………………………… 8 第七章 检查事项 ………………………………………………………………… 8 第八章 常见故障及处理 ………………………………………………………… 8 第九章 注意事项 ………………………………………………………………… 9 第十章... -
Seite 4: 第一章 产品简介
中文 EN DE AE701/AE5702/AE5703 第一章 产品简介 我公司生产的气动抽、接油系列产品，采用压缩空气为动力源，特别适合于有防爆等要求的场所作业。整机密封性好， 抽接油功能可靠升降杆采用双节可调，操作方便 , 量杯材质有高强度和耐腐性，产品采用偏心接油盘，增大接油区域 面积。抽油时必须针对不同型号的汽车、机械设备的油箱注油孔径选用相应管径的抽油针管，直接从油箱内抽取废旧 机油。 以上机型为 97231 结构，仅作参考，其它具体各机型结构有差异。... - Seite 5 中文 EN DE AE5701/AE5702/AE5704 以下为客户选配件： 1. 耐超高温探针管 2. 专用吸油接头 3. 延伸接油盘...
-
Seite 6: 第二章 系列产品结构和组件结构示意图
中文 EN DE AE701/AE5702/AE5703 第二章 系列产品结构和组件结构示意图： 97231： 97232：... - Seite 7 中文 EN DE AE5701/AE5702/AE5704 97233： 97234：...
-
Seite 8: 第三章 使用目的
中文 EN DE AE701/AE5702/AE5703 组件结构 3893 气动平衡量杯总成： 第三章 使用目的 本产品使用可接收和抽取汽车油箱内的废油两种方式工作，当罐体内废油达到指定位置左右时停止， 最后从罐体下方 的排油管中排出。本产品可移动到指定位置，方便快捷。 第四章 危险、警告事项 1）警告标签的粘贴位置以及内容 使用气动抽接废油机时，请完全按照使用说明书上所注明的安全事项进行操作。 如果安装使用说明书丢失或警告标签 剥落、污损、请务必与销售商联系。 各机器贴有左图所示的警告标签，请确认有无。 2）危险警告事项 2.1 禁止分解 因本产品利用真空压力工作，各部分严格密封，如果随意分解将导致本设备无法工作或引发安全事故。 2.2 请在理解清楚安装使用说明书后使用 如操作有误，有可能会发生意外伤亡事故。 油阀开关标： 加气排油时或罐体内有气压时，请关闭量杯球阀。 量杯警示标：请勿用于抽取刹车油等腐蚀性液体。 第五章 抽排油使用方法 工作原理：利用空气压缩原理，使用特殊设计的真空发生器装置，同时将透明量杯和储油罐内抽真空，产生一定程度 的真空压力差，通过抽油管，将机油抽进透明量杯或储油罐内。然后，在外界空气压力的作用下将罐内废油陆续排到 废油收集容器内。 1）带量杯机型抽真空 使用自平衡量杯抽接油设备，抽真空之前，必须关闭本机器除量杯下部球阀外所有球阀，将经过净化的 压缩空气快速 接嘴接到真空发生器装置前进风嘴处，开始对量杯和罐体同时抽真空（此时，与量杯下方 球阀是否打开无关），抽真... -
Seite 9: 第六章 接油使用方法
中文 EN DE AE5701/AE5702/AE5704 空过程中，仔细观察真空表指针，当指针到达红色刻度区域，之后，切断气 源，完成对透明量杯的抽真空操作。 2）无量杯机型抽真空 关闭所有球阀，将压缩空气接到真空发生器上，对罐体进行抽真空。 3）抽油 a）将本设备移动到需抽油的汽车或机械设备旁，根据需抽油设备的抽油口实际尺寸及其结构选择合适的抽油针管插到 抽油接口处 b）将抽油针管插入待抽吸的油品内部，开启该处球阀， 油品将陆续被抽吸到透明量杯内，吸油完成后及时关闭抽油 管球阀。 4）排油 a）将量杯内所收集的废油排入罐体打开量杯下部球阀，透明量杯内油品将陆续排到储油罐内； b）将储油罐内的油品排到收集容器内 ①自然排油：打开储油罐上除排油弯管处球阀外所有球阀，让罐体内部与外部空气相连，将排油弯管出油口挂到废油 收集容器内，打开罐体下部排油出口处球阀，在大气压力作用下将废油陆续排到收集容器内（排油弯管出口处一定要 低于罐体内液面） ②加压排油：关闭量杯下面球阀，托盘升降杆处球阀，在罐体进气嘴处接入 1bar 压缩空气，将排油管挂于废油收集容 器内，使压缩空气进入罐体；打开排油管下部球阀，在压缩空气作用下，储油罐内废油将陆续被排到废油收集容器内。 （罐体内的压力，超过 1.5bar 时，安全阀自动打开，此时，切断气源）。排油时，请握紧排油管弯钩或固定排油管弯钩。 第六章 接油使用方法 将该设备放置在适合位置，调节油盆升降杆适当高度，转动偏心接油盘于放油口下方，打开接油盘下面球阀， 开始放 接油，等到放油完成后，油流进接油盘和罐体中，关闭球阀，设备移开接油位置。 第七章 检查事项 1）工作前检查 每天工作前，关闭所有球阀，对量杯和罐体进行抽真空，然后仔细观察真空表指针的变化，辨别各部件组装处是否有 漏气情况发生。如有请联系销售商解决，以免造成财产损失或人身事故。 注意：抽真空过程中，仔细观察真空表指针， 当指针到达红色刻度区域，切断压缩空气进气源，完成抽真空操作。 2）定期检查... -
Seite 10: 第九章 注意事项
中文 EN DE AE701/AE5702/AE5703 故障 原因 处理方法 气压不足 调节气流压力使之达到指定压力 量杯破裂 联系销售商更换 真空度达不到 真空表损坏 联系销售商更换 除量杯进气口外的球阀未关闭 关闭除量杯进气口外所有球阀 真空发生器损坏 联系销售商更换 真空不足 待真空达到指定数值时再使用 抽油针管管接处 O 型密封圈损坏 联系销售商更换 抽油速度慢 有漏气现象 与销售商联系，在指导下判断漏气部 位 第九章 注意事项 1）排油时使用的空气压力为 1 bar； 2）透明量杯禁止使用及接触天那水、香蕉水、醛类、酮类等强腐蚀性溶剂； 3）量杯尽量不要集油太满 ( 废油接近 3/4 容积时 )，以免影响抽油速度； 4）当量杯内或罐体内真空压力不足，抽油速度减慢时，可将量杯或罐体抽真空后继续抽油；... - Seite 11 中文 AE5701/AE5702/AE5704 Table of Contents Chapter I Product Introduction …………………………………………… 12 Chapter II Structure Diagram of Products and Components: ……… 14 Chapter III Intended Use …………………………………………………… 16 Chapter IV Dangers and Warnings ………………………………………… 16 Chapter V Oil Extracting and Draining Methods ………………………… 16 Chapter VI Oil Collecting Methods …………………………………………...
-
Seite 12: Chapter I Product Introduction
Product Introduction SATA's pneumatic oil extractors are powered by compressed air and particularly suitable for explosion-proof workplace. The equipment is well sealed and functions reliably. The extension rod is adjustable with two sections and easy to operate. The measuring glass is made of high strength and corrosion resistant material. - Seite 13 中文 AE5701/AE5702/AE5704 The following options are available for customers: 1. 1. Ultra-high temperature resistant tube φ5 Ölpumpnadelrohr φ6 Ölpumpnadelrohr φ7 Ölpumpnadelrohr 2. Special oil suction joint 3. Extended oil tray...
-
Seite 14: Chapter Ii Structure Diagram Of Products And Components

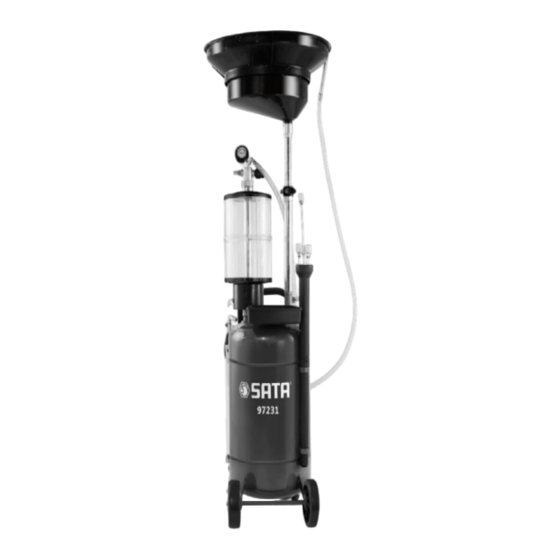

中文 AE701/AE5702/AE5703 Chapter II Structure Diagram of Products and Components: 97231： Oil tray Extension rod Measuring glass Extracting hose Extracting tube Oil tank Caster 97232： Oil tray Extension rod Extracting tube Vacuum generator Tool tray Drain pipe Oil tank... - Seite 15 中文 AE5701/AE5702/AE5704 97233： Vacuum generator Extracting tube Measuring glass Tool tray Extracting pipe Oil tank Caster 97234： Oil tray Extension rod Extracting hose Ball valve Tool tray Oil tank...
-
Seite 16: Chapter Iii Intended Use
中文 AE701/AE5702/AE5703 Pneumatic balancing measuring glass assembly in 3893 structure: Upper cover screw Gland Air pipe Oil valve Measuring glass body Ball Chapter III Intended Use The product is designed to extract and collect the waste oil from vehicle oil tank. It stops when the waste oil reaches the specified level, and then the waste oil will be discharged through the drain pipe below the tank. -
Seite 17: Chapter Vi Oil Collecting Methods
中文 中文 AE5701/AE5702/AE5704 continuously under external air pressure. 1) Vacuuming of model with measuring glass Before the oil extractor with self-balancing measuring glass is vacuumed, be sure to close all ball valves except the one below the measuring glass, connect the quick coupling of the purified compressed air fast nozzle to the air inlet in front of the vacuum generator to start vacuum both the measuring glass and the oil tank simultaneously, no matter whether the ball valve below the measuring cup is opened or not. -
Seite 18: Chapter Viii Common Faults And Troubleshooting
中文 AE701/AE5702/AE5703 b) Do not exceed the normal pressure. Chapter VIII Common Faults and Troubleshooting Prior to failure identification, please read the Operation Instruction carefully to check the following items. If the equipment still runs improperly, please contact the distributor. Fault Causes Troubleshooting... -
Seite 19: Warranty
1) Warranty In case any failure occurs within the warranty period, SATA will take the responsibility for repairing, replacing parts and sending replacement parts free of charge, provided the operation is performed in full compliance with the Operation Instruction and labels. - Seite 20 中文 AE5701/AE5702/AE5704 Verzeichnis Kapitel I kurze Einführung der Produkte ……………………………………………… 21 Kapitel II Schematische Darstellung der Struktur und der Bauteilstruktur der Serienprodukte: ………………………………………………………………………… 23 Kapitel III Verwendungszweck ………………………………………………………… 25 Kapitel IV Gefahr, Warnhinweise ……………………………………………………… 25 Kapitel V Anwendung der Methode des Pumpens und der Entwässerung von Öl ………… 25 Kapitel VI Verwendung von Ölzunahme …………………………………………………...
- Seite 21 中文 AE701/AE5702/AE5703 Kapitel I kurze Einführung der Produkte Die von uns hergestellte Serie von pneumatischen Pump-und Empfangsölprodukten nutzt Druckluft als Stromquelle, die sich besonders für den Einsatz an Orten mit explosionssicheren Anforderungen eignet. Die gesamte Maschine verfügt über eine gute Dichtungsleistung und eine zuverlässige Ölpump-und Empfangsfunktion.
- Seite 22 中文 AE5701/AE5702/AE5704 Es folgen Kundenoptionen: 1. Ultra-Hochtemperaturbeständige Sondenröhre φ5 Ölpumpnadelrohr φ6 Ölpumpnadelrohr φ7 Ölpumpnadelrohr 2. Spezielles Ölsauggelenk 3. Удлиненный маслосборник...
-
Seite 23: Schematische Darstellung Der Struktur Und Der Bauteilstruktur
中文 AE701/AE5702/AE5703 Kapitel II Schematische Darstellung der Struktur und der Bauteilstruktur der Serienprodukte: 97231： Ölpfanne Heber Pumpenbecher Saugschlauch Nadelöhr zur Ölförderung Öltank Rollen 97232： Ölpfanne Heber Nadelöhr zur Ölförderung Vakuum-Generator Werkzeugkasten Ölabflussrohr Öltank... - Seite 24 中文 AE5701/AE5702/AE5704 97233： Vakuum-Generator Nadelöhr zur Ölförderung Pumpenbecher Werkzeugkasten Ölförderung rohren Öltank Rollen 97234： Ölpfanne Heber Saugschlauch Kugelhahn Werkzeugkasten Öltank...
-
Seite 25: Verwendungszweck
中文 AE701/AE5702/AE5703 Конструкции узлов 3893 Пневматическая балансировочная мензурка в сборе: Obere Kappenschraube Drüse Luftröhre Ölventil Cup Körper Ball Kapitel III Verwendungszweck Dieses Produkt funktioniert auf zwei Arten: Es kann das Altöl im Automobilöltank aufnehmen und extrahieren. Wenn das Altöl im Tank die angegebene Position erreicht, stoppt es und wird schließlich aus dem Ölabflussrohr unter dem Tank entladen. -
Seite 26: Vorsichtsmaßnahmen In Der Inspektion
中文 AE5701/AE5702/AE5704 Hinweis: Im Hinblick auf regelmäßige Inspektionen wird vorgeschlagen, ein komplettes Inspektionssystem für Fachkräfte zu verwenden. Bitte wenden Sie sich an den Verkäufer für Details. 3) Fertigstellungsprüfung Nach Abschluss der Operation die Flecken (Wasser, Sundries, Öl, etc.), die an verschiedenen Teilen des Produktes befestigt sind, abwischen. -
Seite 27: Kapitel Viii
中文 AE701/AE5702/AE5703 Kapitel VIII Gemeinsame Fehler und Behandlung Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und prüfen Sie die folgenden Punkte, bevor Sie den Fehler beurteilen. Wenn Sie sich noch in einem ungewöhnlichen Zustand befinden, wenden Sie sich bitte an den Verkäufer. Fehler Grund Verarbeitungsmethode... -
Seite 28: Gewährleistungsbestimmungen Für Produkte
中文 AE5701/AE5702/AE5704 Kapitel X Gewährleistungsbestimmungen für Produkte 1) Garantieseregelungen Während der Gewährleistungsfrist und bei Ausfall unter der Bedingung, dass die Montage-und Gebrauchsanweisungen sowie die Vorsichtsmaßnahmen auf dem Etikett vollständig eingehalten werden, ist das Unternehmen für die Reparatur, den Austausch von Teilen und das Freiversand von Ersatzteilen kostenlos verantwortlich. - Seite 29 中文 EN DE AE5701/AE5702/AE5704 Содержание Глава 1 раткое описание продукта ……………………………………… 30 Глава II Схемы конструкции серийных продуктов и конструкции узлов ………………………………………………………………………………… 32 Глава III Назначение применения ………………………………………… 34 Глава IV Особые указания по безопасности и предупреждению Глава V Способ откачки и отвода масла ……………………………… 35 Глава...
-
Seite 30: Глава 1 Раткое Описание Продукта
中文 EN DE AE701/AE5702/AE5703 Глава 1 раткое описание продукта Серийный продукт пневматической откачки и сбора масла, изготовленный нашей компанией, применяет сжатый воздух в качестве силового источник. Продукт особенно пригоден для операции в местах, где требуется защита от взрыва и т.д. Целая машина обладает хорошей герметичностью и надежной... - Seite 31 中文 EN DE AE5701/AE5702/AE5704 Опциональные детали для клиентов приведены ниже: 1. Труба зонда стойкая к сверхвысокой температуре Шприц откачки масла диаметром φ5 Шприц откачки масла диаметром φ6 Шприц откачки масла диаметром φ8 2. Специальный штуцер откачки масла 3. Удлиненный маслосборник...
-
Seite 32: Глава Ii Схемы Конструкции Серийных Продуктов И Конструкции Узлов
中文 EN DE AE701/AE5702/AE5703 Глава II Схемы конструкции серийных продуктов и конструкции узлов 97231： Маслосборник Подъемный стержень Мензурка откачки масла Шланга откачки масла Шприц откачки масла Резервуар Ножной штурвал 97232： Маслосборник Подъемный стержень Шприц откачки масла Вакуумный генератор Ящик для инструментов Труба... - Seite 33 中文 EN DE AE5701/AE5702/AE5704 97233： Вакуумный генератор Шприц откачки масла Мензурка откачки масла Ящик для инструментов Труба откачки масла Резервуар РезерНожной штурвалвуар 97234： Маслосборник Подъемный стержень Шланга откачки масла Шаровой клапан Ящик для инструментов Резервуар...
-
Seite 34: Глава Iii Назначение Применения
中文 EN DE AE701/AE5702/AE5703 Конструкции узлов 3893 Пневматическая балансировочная мензурка в сборе: Пробка верхней крышки Нажимная крышка Воздушная труба Масляный клапан Корпус стакана Шар Глава III Назначение применения Для данного продукта применяются два способа работы, которые могут собрать и откачать обработанное масло... -
Seite 35: Глава V Способ Откачки И Отвода Масла
中文 EN DE AE5701/AE5702/AE5704 Предупредительная этикетка мензурки: Не следует использовать мензурку для откачки тормозной жидкостью и других агрессивных жидкостей. Глава V Способ откачки и отвода масла Принцип работы: Используется принцип сжатия воздуха. С помощью специально спроектированного вакуумного генератора одновременно вакуумировать прозрачную мензурку и резервуар, чтобы... -
Seite 36: Меры Предосторожности При Эксплуатации
中文 EN DE AE701/AE5702/AE5703 завершения слива масло вытекает в маслосборник и резервуар. Закрыть шаровой клапан. Отодвинуть оборудование от места сборки масла. Глава VII Особые указания по проверке 1) Проверка перед работой Каждый день перед работой закрыть все шаровые клапаны. Вакуумировать мензурку и резервуар. Потом... -
Seite 37: Глава Ix Меры Предосторожности
中文 EN DE AE5701/AE5702/AE5704 Неисправность Причина Способ устранения Нехватка воздушного давления О т р е гул и р о в ат ь д а в л е н и я п о т о к а д о н а з н а ч е н н о г о... - Seite 38 AE701/AE5702/AE5703 4. Неисправности и повреждения, вызванные пожаром, землетрясением, причиненным ураганом бедствием, водным бедствием и другими неотразимыми внешними причинами. 5. Неисправности и повреждения, вызванные использованием не назначенных узлов 6. Неполнота гарантийных процедур. (Например, отсутствие типа, номера корпуса и т.д.) 7. Неисправности и повреждения, вызванные установкой и операцией Кроме...
- Seite 39 中文 EN DE AE5701/AE5702/AE5704 목록 제 1 장 제품 소개 ………………………………………………………………………… 40 제 2 장 시리즈 제품 구조와 소자 구조 설명도 : ……………………………………… 42 제 3 장 사용 목적 …………………………………………………………………………… 44 제 4 장 위험 , 경고 사항 …………………………………………………………………… 44 제...
- Seite 40 中文 EN DE AE5701/AE5702/AE5704 제 1 장 제품 소개 당사에서 생산한 에어 오일 펌핑 , 웨이스트 시리즈 제품은 에어를 동력원으로 채용하고 방폭 등 요구가 있는 장 소 작업에 특히 적합하다 . 완성품 밀폐성이 좋고 오일 펌핑 웨이스트 기능이 믿음직하며 리프트 바는 조절 가능...
- Seite 41 中文 EN DE AE701/AE5702/AE5703 아래에 고객을 위하여 부품을 선정한다 . 1. 내 초고온 탐침관 Φ 5 오일 펌핑 침관 Φ 6 오일 펌핑 침관 Φ 8 오일 펌핑 침관 2. 전용 흡유 커플링 3. 연장 기름받이...
- Seite 42 中文 EN DE AE5701/AE5702/AE5704 제 2 장 시리즈 제품 구조와 소자 구조 설명도 : 97231： 기름받이 리프트 바 오일 펌핑 미터글라스 오일 펌핑 호스 오일 펌핑 오일 저장탱크 캐스타 97232： 기름받이 리프트 바 오일 펌핑 진공발생기 공구함 배유관 오일 저장탱크...
- Seite 43 中文 EN DE AE701/AE5702/AE5703 97233： 진공발생기 오일 펌핑 오일 펌핑 미터글라스 공구함 오일 펌핑 배관 오일 저장탱크 캐스타 97234： 기름받이 리프트 바 오일 펌핑 호스 볼 밸브 공구함 오일 저장탱크...
- Seite 44 中文 EN DE AE5701/AE5702/AE5704 소자 구조 3893 에어 균형 미터글라스 어셈블리 위 뚜껑 나사 눌림 뚜껑 에어 배관 오일 밸브 컵 볼 제 3 장 사용 목적 본 제품은 자동차 연료 탱크 내의 폐유를 받거나 펌핑하는 두가지 방식을 사용하여 작업할 수 있고 탱크 내 폐...
- Seite 45 中文 EN DE AE701/AE5702/AE5703 3) 오일 펌핑 a) 본 설비를 오일 펌핑이 필요한 자동차 또는 기계 설비 옆으로 이동하고 오일 펌핑이 필요한 설비의 오일 펌핑 실제 사 이즈 및 그 구조에 따라 적합한 오일 펌핑 침관을 오일 펌핑 연결구로 삽입한다 . b) 오일...
- Seite 46 中文 EN DE AE5701/AE5702/AE5704 고장 원인 처리 방법 에어 압력 부족 에어 압력을 조절하여 지정 압력에 도달하게 한다 . 미터글라스 파열 벤더에 연락하여 교체 진공도 미도달 진공 게이지 손상 벤더에 연락하여 교체 미터글라스 입구 외의 볼밸브 닫지 미터글라스 입구 외 모든 볼밸브 닫...
- Seite 47 中文 EN DE AE701/AE5702/AE5703 tabela de conteúdos Capítulo 1 Introdução ao Produto ……………………………………………………… 48 Capítulo 2 Diagrama esquemático da estrutura da série do produto e da estrutura do componente: ……………………………………………………………………… 50 Capítulo 3 Finalidade de uso …………………………………………………………… 52 Capítulo 4 Perigo, avisos ……………………………………………………………… 52 Capítulo 5 Como usá-lo para bombear óleo ……………………………………………...
-
Seite 48: Capítulo 1 Introdução Ao Produto
中文 EN DE AE5701/AE5702/AE5704 Capítulo 1 Introdução ao Produto Os produtos pneumáticos de bombeamento de óleo e coletores de óleo produzidos por nossa empresa usam ar comprimido como fonte de energia, o que é especialmente adequado para locais com requisitos à prova de explosão. Toda a máquina tem um bom desempenho de vedação e a função de bombeamento de óleo e coleta de óleo é... - Seite 49 中文 EN DE AE701/AE5702/AE5703 A seguir estão os acessórios opcionais para os clientes: 1. Tubo de sonda ultra resistente a altas temperaturas φ5 tubo de bombeamento de óleo φ6 tubo de bombeamento de óleo φ8 tubo de bombeamento de óleo 2.
-
Seite 50: Do Componente
中文 EN DE AE5701/AE5702/AE5704 Capítulo 2 Diagrama esquemático da estrutura da série do produto e da estrutura do componente: 97231： panela de óleo coleta Hastes de elevação copo de medição para bombear óleo Tubo macio de bombeamento de óleo tubo de agulha de bombeamento de óleo Tanque de armazenamento de óleo... - Seite 51 中文 EN DE AE701/AE5702/AE5703 97233： Gerador de vácuo tubo de agulha de bombeamento de óleo copo de medição para bombear óleo Caixa de ferramentas Tubo de bombeamento de óleo Tanque de armazenamento de óleo castor 97234： panela de óleo coleta Hastes de elevação Tubo macio de bombeamento de óleo Válvula de bola...
-
Seite 52: Capítulo 3 Finalidade De Uso
中文 EN DE AE5701/AE5702/AE5704 Estrutura do Componente 3893 - Montagem do Copo de Medição do Balanço Pneumático: parafuso de tampa superior Tampa de pressão tubo de ar Válvula de óleo Corpo do copo Bola Capítulo 3 Finalidade de uso Este produto funciona de duas maneiras: pode bombear e coletar o óleo usado do tanque de combustível do carro, ele irá parar quando o óleo usado no tanque atingir a posição especificada e, finalmente, descarregá-lo do tubo de drenagem abaixo do tanque. -
Seite 53: Capítulo 6 Método De Coleta De Óleo
中文 EN DE AE701/AE5702/AE5703 para esvaziar simultaneamente o copo de medição transparente e o tanque de armazenamento, para gerar um certo grau de diferença de pressão de vácuo e bombeie o óleo para dentro do copo de medição transparente ou para o tanque de armazenamento de óleo através do tubo de sucção de óleo. - Seite 54 中文 EN DE AE5701/AE5702/AE5704 Nota: No que diz respeito às inspecções regulares, recomenda-se a utilização de um sistema de inspecção completo para os profissionais. r favor, consulte seu revendedor para detalhes. 3) inspeção após a conclusão do trabalho Após o término do trabalho, limpe as manchas (água, detritos, óleo, etc.) aderindo às partes do produto. Se você encontrar alguma anormalidade, contate seu revendedor imediatamente.
-
Seite 55: Capítulo 10 Provisões De Garantia Do Produto
AE701/AE5702/AE5703 superfície da máquina com um objeto duro ou líquido corrosivo e inflamável. 7) Se houver alguma anormalidade na máquina durante o uso, entre em contato com o revendedor ou fabricante. Capítulo 10 Provisões de garantia do produto 1) Regulamentos de garantia quando durante o período de garantia, e a operação foi cumprida com as instruções de instalação e as precauções na etiqueta, se um mau funcionamento aconteceu sob esta situação, a companhia assumirá... - Seite 56 中文 EN DE AE701/AE5702/AE5703 目 次 第一章 製品概要 …………………………………………………………………… 57 第二章 シリーズ製品の構造及び構成部品見取り図： ………………………… 59 第三章 使用目的 …………………………………………………………………… 61 第四章 危険、警告事項 …………………………………………………………… 61 第五章 オイル抜き取りの取扱方法 ……………………………………………… 61 第六章 オイル集めの取扱方法 …………………………………………………… 62 第七章 点検事項 …………………………………………………………………… 62 第八章 よくある故障及び処置 …………………………………………………… 63 第九章 注意事項 …………………………………………………………………… 63 第十章...
- Seite 57 中文 EN DE AE5701/AE5702/AE5704 第一章 製品概要 弊社は空気圧廃油抜き取り・集め装置などシリーズ製品を製造しています。圧縮空気を動力源として、特に防爆な ど要求のある場所での作業に向いています。装置全体の密封性がよいし、オイル抜き取り・集め機能は信頼性があ ります。 昇降棒は 2 段を採用して調整できるし、 取扱が簡単です。 また、 メートルグラスは高張力と耐食性を持ちます。 製品は偏心オイル集め皿を採用し、オイル集めエリアの面積を増やします。オイルを抜き取る時、必ず自動車、機 械設備のオイルタンクの油穴の径によって相応管径のオイル抜き取り管を選択して使用し、直接にオイルタンクか ら廃棄エンジンオイルを抜き取ります。 上述機種が 97231 の構造であり、ご参考まで。他の各機種の構造が違っています。...
- Seite 58 中文 EN DE AE701/AE5702/AE5703 以下はお客様のオプション付属品であります。 1. 耐高温探針管 φ5 オイル抜き取り管 φ6 オイル抜き取り管 φ8 オイル抜き取り管 2. 専用吸油継手 3. 延長オイル受け皿...
- Seite 59 中文 EN DE AE5701/AE5702/AE5704 第二章 シリーズ製品の構造及び構成部品見取り図 ： 97231： オイル集め皿 昇降棒 オイル抜き取り用メートルグラス オイル抜き取りホース オイル抜き取り管 オイルタンク キャスター 97232： オイル集め皿 昇降棒 オイル抜き取り管 真空発生器 工具箱 排油管 オイルタンク...
- Seite 60 中文 EN DE AE701/AE5702/AE5703 97233： 真空発生器 オイル抜き取り管 オイル抜き取り用メートルグラス 工具箱 オイル抜き取り管 オイルタンク キャスター 97234： オイル集め皿 昇降棒 オイル抜き取りホース グローブ弁 工具箱 オイルタンク...
- Seite 61 中文 EN DE AE5701/AE5702/AE5704 構成部品構造 3893 エア・バランス・メートルグラスユニット： 上蓋ボルト グランドブッシュ ガス管 油弁 グラスボディ 玉 第三章 使用目的 本製品は自動車オイルタンク内の廃油集め、抜き取りという２方式にて作動することができます。タンク内の廃油 が指定位置に達する場合、停止します、最後に、タンク下部の排油管から排出します。本製品は指定場所に移動す ることができ、すごく便利です。 第四章 危険、警告事項 1）警告ラベルの貼り付け箇所及び内容 空気圧廃油抜き取り・集め装置を利用する時、取扱説明書に記載された安全事項通り操作してください。 据付・取 扱説明書の紛失または警告ラベルの剥離、汚損などがある場合、必ず購入先に連絡してください。 各機器には左図 のような警告ラベルを貼り付けているので、有無を確認してください。 2）危険警告事項 2.1 分解の禁止 本製品は真空圧力を利用して作動するので、各部分がしっかり密封されています。勝手に分解すれば、本製品が作 動不可または安全事故を引き起こす可能性があります。 2.2 据付・取扱説明書をよく理解した上で、ご利用ください。 操作ミスによって、不慮の死傷事故を起こす可能性があります。 油弁の開閉ラベル： 空気を入れ、排油する時、または、タンク内に気圧がある時、メートルグラスのグローブ弁を 閉めてください。 メートルグラスの警告ラベル：ブレーキオイルなど腐食性液体の抜き取りに使用しないでください。 第五章 オイル抜き取りの取扱方法...
- Seite 62 中文 EN DE AE701/AE5702/AE5703 指針が赤い目盛り区域に行った後、ガス元を切断し、透明メートルグラスに対する真空排気操作を完成します。 2）メートルグラスのない機種の真空排気 すべてのグローブ弁を閉めて、圧縮空気を真空発生器に接続し、タンクの真空排気を行います。 3）オイル抜き取り a）本装置をオイル抜き取り待ちの自動車または機械設備の隣に移動させ、オイル抜き取り待ち設備のオイル抜き口 の実際寸法及びその構造によって適正なオイル抜き取り管を選定してオイル抜き取り継手の所に差し入れます。 b）オイル抜き取り管を吸い出し待ちのオイルの中に差し入れ、その箇所のグローブ弁を開け、オイルは続々と透明 メートルグラスの中に吸い出します。オイルの吸い出しが終わった後、オイル抜き取り管のグローブ弁を適時に閉 めてください。 4）排油 a）メートルグラスで集められた廃油をタンク内に入れます。メートルグラス下部のグローブ弁をを開けると、透明メートルグラス 内のオイルは続々とオイルタンク内に排出します。 b）オイルタンク内のオイルを回収容器内に排出します。 ①自然排油：排油エルボ部以外のオイルタンクにあるすべてのグローブ弁を開け、タンク内部と外部空気を貫通させます。それから、 排油エルボ部の排出口を廃油回収容器 内に掛け、タンク下部排油口にあるグローブ弁を開け、大気圧の働きによって廃油が続々 と回収容器内に排出します。（排油エルボの排出口は必ずタンク内液面より低くしなければならないです。） ②加圧排油：メートルグラス下部のグローブ弁、及び受け皿昇降棒部のグローブ弁を閉め、タンクのノイズに 1bar の圧縮空気を差 し入れ、排油管を廃油回収容器内に掛け、圧縮空気をタンク内に入れさせます。それから、排油管下部のグローブ弁を開け、圧縮 空気の働きによってオイルタンク内の廃油が続々と廃油回収容器内に排出します。（タンク内の圧力が 1.5bar を超える場合、安全 弁が自動的に開け、その際、ガス源を切断します。）排油の時、排油管のフックをしっかりと握り、または、排油管のフックを固 定してください。 第六章 オイル集めの取扱方法 本装置を適正な場所に置き、油だめ昇降棒を適当な高度に調整して、偏心受け皿をオイルドレーンホールの下方に 回り、受け皿下部のグローブ弁を開け、オイルの放出・収集を始めます。オイルの放出が終わった後、オイルが受 け皿とタンク内に流れ込み、グローブ弁を閉めて、本装置をオイルの集め位置を離れます。 第七章 点検事項 1）作業前の点検 毎日作業前に、すべてのグローブ弁を閉め、メートルグラスとタンクに真空排気を行います。それから、真空計指 針の変化を入念に観察し、各部品の取付箇所に 空気漏れがあるかどうかを判断します。空気漏れがある場合、財 産損失または人身事故を回避するように、販売店に連絡して解決してもらってください。 注意：真空排気の間に、 真空計の指針を入念に観察し、指針が赤い目盛り区域に到着する時、圧縮空気のガス源を切断し、真空排気作業を...
- Seite 63 AE5701/AE5702/AE5704 第八章 よくある故障及び処置 故障と断定する前に、取扱説明書を細かく読んで、そして、下記の点検事項と照らし合わせてください。やっぱり 異常状態であれば、販売店にご連絡ください。 故障 原因 処置方法 気圧不足 指定圧力に達成させるように気流圧力を調 整。 メートルグラス破裂 販売店に連絡して交換 真空度が達成不可。 真空計が損壊 販売店に連絡して交換 メートルグラスのエア・インレット部以外 メートルグラスのエア・インレット部以外 のグローブ弁が閉めていない のすべてのグローブ弁を閉める 真空発生器が損傷 販売店に連絡して交換 真空不足 真空が指定値になってから再度使用。 オイル抜き取り管継手部の O 型バッキン 販売店に連絡して交換 オイルの抜き取りスピードが遅い グリングが損傷 空気漏れの現象が存在 販売店に連絡して、指導の下で空気漏れ箇 所を判断。 第九章 注意事項 1）排油時に使用される空気圧力が 1 bar であります； 2）透明メートルグラスは、シンナー、アルデヒド類、ケトン類など腐食性の強い溶剤の使用、接触を厳禁します。...
- Seite 64 中文 EN DE AE701/AE5702/AE5703 修理保証期間は 1 年とし、製品の修理保証規定に基づいて無償修理とさせていた c）修理保証期間内の修理 だきます。 販売店に相談してください。 d）修理保証満期後の修理 修理して製品の機能を維持し、ユーザーの要求に満足できる場合、有償修理を提供します。 アフターサービスの詳細事項について、もし何か不明なところがあれば、販売店にお問い合わせください。 連絡する際に、以下の事項を教えてください。 型番、マシン番号（製造番号）、購入年月日、故障状況（なるべく詳しく）。...
- Seite 65 中文 EN DE AE701/AE5702/AE5703 Tabla de Contenido Capítulo I Introducción General del Producto ……………………………………………66 Capítulo II Dibujo esquemático de estructura del producto de serie y estructura de los componentes: ………………………………………………………………………68 Capítulo III Propósitos del uso ………………………………………………………… 70 Capítulo IV Peligros y advertencias ……………………………………………………… 70 Capítulo V Método de bombeo y drenaje de aceite ………………………………………...
-
Seite 66: Introducción General Del Producto
中文 EN DE AE5701/AE5702/AE5704 Capítulo I Introducción General del Producto Los productos de serie de bombeo y recogida de aceite de sistema neumático fabricados por nuestra empresa utilizan el aire comprimido como la fuente de energía, son especialmente adaptables a la operación en los lugares con requisito de protección contra explosiones, etc. - Seite 67 中文 EN DE AE701/AE5702/AE5703 A continuación se muestran los componentes opcionales para los clientes: 1. Tubo de sonda resistente a temperatura ultra-alta Tubo de sonda de bombeo de aceite φ5 Tubo de sonda de bombeo de aceite φ6 Tubo de sonda de bombeo de aceite φ8 2.
-
Seite 68: Capítulo Ii Dibujo Esquemático De Estructura Del Producto De Serie Y Estructura
中文 EN DE AE5701/AE5702/AE5704 Capítulo II Dibujo esquemático de estructura del producto de serie y estructura de los componentes: 97231： Bandeja de aceite Barra elevadora Taza de medir de bombeo de aceite Manguera de bombeo de aceite Tubo de sonda de bombeo de aceite... - Seite 69 中文 EN DE AE701/AE5702/AE5703 97233： Generador de vacío Tubo de sonda de bombeo de aceite Taza de medir de bombeo de aceite Caja de herramientas Tubo de bombeo de aceite Tanque de almacenamiento de aceite Rueda giratoria (de pie) 97234： Bandeja de aceite Barra elevadora Manguera de bombeo de aceite...
-
Seite 70: Propósitos Del Uso
中文 EN DE AE5701/AE5702/AE5704 Conjunto de taza de medir de equilibrio neumático de estructura de componente 3893: Roscas de cubierta superior Glándula Tubo de aire Válvula de aceite Cuerpo de la taza Bola Capítulo III Propósitos del uso El presente producto puede funcionar en dos modos: recepción y bombeo del aceite residual dentro del tanque de aceite del automóvil, y detiene cuando el nivel de aceite residual dentro del tanque alcance cierta posición, por último, se drena el aceite desde el tubo de drenaje... -
Seite 71: Método De Recogida De Aceite
中文 EN DE AE701/AE5702/AE5703 de la taza de medir está abierta o no). En el proceso de creación de vacío, observe cuidadosamente la aguja del vacúometro, cuando la aguja llegue el área de escalas rojas, corte la fuente de aire, luego se ha terminado la operación de creación de vacío en la taza de medir transparente. -
Seite 72: Capítulo Viii Fallas Comunes Y Soluciones
中文 EN DE AE5701/AE5702/AE5704 4.2 Precauciones del uso a) No se prohíbe que el presente producto entre en contacto con el fuego o el líquido corrosivo; b) Durante el uso, la presión no debe exceder el rango de presión de uso común. - Seite 73 中文 EN DE AE701/AE5702/AE5703 Precaución: Las fallas generadas en el presente producto debido a oxidación, corrosión, agua no pertenecen al alcance de garantía. 3) Método de solicitud de garantía Según las disposiciones arriba mencionadas, si solicita la garantía, póngase en contacto con el distribuidor. El distribuidor será responsable de la realización de los trámites necesarios.
- Seite 75 版本号 / Version No / Versionsnummer / Номер версии 버전 번호 / Versão no / バージョン番号 / No. de versión: V_AE_570X_1120 世达汽车科技 ( 上海 ) 有限公司 SATA Automotive Technology (Shanghai) Co., Ltd SATA Automobiltechnologie GmbH ООО Шанхайская автомобильная технологическая компания SATA 사타 자동차 기술 ( 상하이 ) 유한회사...
