Seite 1

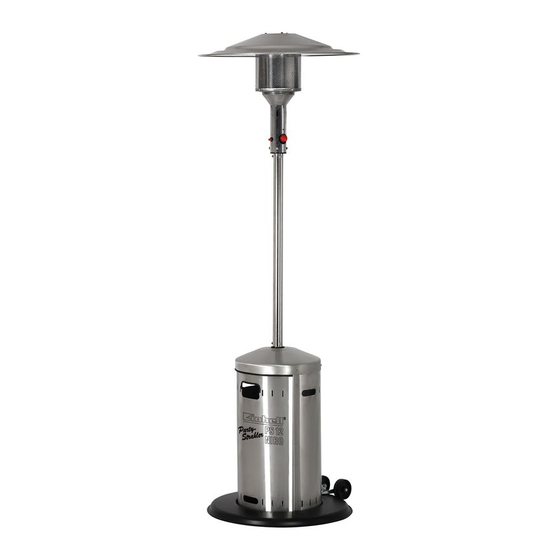

Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 1 ® Betriebsanleitung Party-Strahler Operating Instructions Party Heater Mode d’emploi Radiateur extérieur Gebruiksaanwijzing Partystraler Bruksanvisning Party-radiator Brugsanvisning Terrassevarmer Istruzioni per l’uso Radiatore per esterni 0085 Art.-Nr.: 23.342.10 I.-Nr.: 01034 12 Niro Art.-Nr.: 23.342.11...
Seite 2
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 2 1. PS 12 Detail A Detail B Detail C Detail D Detail E Detail F Detail G...
Seite 3
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 3 1. PS 12 NIRO Detail A Detail B Detail C Detail D Detail E Detail F Detail G Detail H...
Seite 4
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 4...
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 5 Bevor Sie Ihre Heizung in Betrieb 3. Lieferumfang nehmen, lesen Sie sorgfältig die Hin- 3.1 PS 12 weise zur Sicherheit und die Betriebs- Pos.1 Reflektor 1 Stck. anleitung durch. Material und Verar- Pos.2...
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 6 4. Montage (Abb. 1) 2. An den Fuß (9) wird die Fußkonsole (10) mit 1 Sechskantschraube (12), der entsprechenden Scheibe (22) und 1 Sechskantmutter (17) ver- Hinweis: Die Positionsnummern im Text beziehen schraubt.
Seite 7
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 7 Vor der Inbetriebnahme des Gerätes ist eine Reflektor und Lochblech bei Betrieb nicht Dichtheitsprüfung an allen Verbindungsstellen mittels berühren - Verbrennungsgefahr ! Lecksuchspray oder einem schaumbildenden Mittel Es muss ein sicherer Abstand (mindestens 2 m) durchzuführen.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 8 Zündversuch frühestens nach 2 Minuten erfolgen. 3. Den Regulierungsknopf immer langsam von großem Flammensymbol zum kleinen Flammensymbol drehen. Bei schnellem drehen kann das Gerät ausgehen. 4. Zum Ausstellen des Gerätes schließen Sie das Flaschenventil (3).
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 9 Read the safety and operating instruc- 3. Items supplied tions carefully before you use your 3.1 PS 12 heater for the first time. Material and Item 1 Reflector...
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 10 4. Assembly (Fig. 1) 3. Screw the container jacket (7) to the foot (9) with four Allen screws (11) and corresponding washers(20) and hexagon nuts (16). Important: The item numbers in the text refer to the (Detail in Fig.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 11 match the gas bottle used. Operating pressure Use the heater only outdoors. as per the factory setting. Use the heater only for heating purposes. A DVGW-approved hose pipe of sufficient length In strong winds it is advisable to secure the foot (1,6 m) that can be installed without any kinks.
Seite 12
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 12 9. Storage / Care / Repair Remove the pressure regulator with gas hose and check the gasket for damage. Please contact ISC GmbH in case of damage. Never store the liquid gas cylinder inside the...
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 13 Avant de mettre votre chauffage en Allumage: allumeur piézoélectrique Surveillance: service, veuillez lire attentivement les surveillance de flammes thermoélectrique consignes de sécurité ainsi que le Raccord: bouteille de gaz jusqu’à 11 kg mode d’emploi.
Seite 14
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 14 Pour le montage, vous avez besoin des outils 4.2 PS 12 Niro suivants : 1 clé plate SW 8, SW 10, SW 14, SW 17 Attention en assemblant les pièces à angles vifs ! 1 tournevis cruciforme 1.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 15 5. Consignes de sécurité Remarques en cas d’emploi commercial : Conformément aux directives BGV D34 (VGB 21), Placez le radiateur extérieur sur une surface DIN 4811-3 et TRF96, il faut en cas d’emploi plane non inclinée ou peu inclinée (max.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 16 (3) ouvert. L’étanchéité est assurée Un contrôle de maintenance doit être effectué lorsqu’aucune bulle ne se forme. par un établissement spécialisé tous les 2 ans. Le tuyau à gaz doit être contrôlé tous les 5 ans par un établissement spécialisé...
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 17 Gelieve de veiligheidsvoorschriften en 3. Omvang van de levering de gebruiksaanwijzing zorgvuldig te 3.1 PS 12 lezen alvorens uw verwarming in Pos.1 Reflector 1 stk bedrijf te stellen. Materiaal en Pos.2...
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 18 4. Montage (fig. 1) 2. Op de voet (9) de voetconsole (10) vast- schroeven m.b.v. 1 zeskantbout (12), het over- Aanwijzing: De positienummers in de tekst hebben eenkomstige plaatje (22) en 1 zeskantmoer (17).
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 19 Tijdens het bedrijf dient een veilige afstand te schuim vormend middel. Geen open vlam gebruiken. worden gehouden van brandbare voorwerpen. De controle mag niet gebeuren terwijl het toestel in Aan de partystraler mogen geen voorwerpen gebruik is.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 20 symbool grote vlam naar het symbool kleine vlam draaien. Als u de regelknop sneller draait kan het toestel uitgaan. 4. Om het toestel af te zetten draait u de flesafsluiter (3) dicht.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 21 Läs igenom säkerhetsanvisningarna 3. Leveransomfattning och bruksanvisningen noggrant innan 3.1 PS 12 du tar radiatorn i drift. Materialet och Pos.1 Reflektor 1 st dess bearbetning är av sådant slag, att Pos.2...
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 22 4. Montering (bild 1) (Detalj bild C) Obs! Positionsnumren i texten refererar till 4. Skruva fast plattan (5) på undersidan av positionsnumren i avsnitt 3.1 resp. 3.2 behållarens lock (6) med 3 kullerskruvar(14) och passande sexkantmuttrar (18).
Seite 23
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 23 Kontrollera att radiatorn är i fullgott skick och att 1. Vrid tryckreduceringsventilens (2) överfallsmutter packningen är förhanden vid flaskventilen. (1) för hand åt vänster och koppla samman med Använd inga extra packningar.
Seite 24
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 24 Använd endast orginalreservdelar vid reparation. Herstellingen en onderhoudswerkzaamheden aan de partystraler mogen slechts door een officiële gasfitter worden uitgevoerd. Underhåll Kontrollera var 6:e månad om slangen har sprickor eller är skadad på annat sätt.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 26 DK/N 4. Montage (fig. 1) sekskantskruer (11) og passende mellemlægsskiver (20) og sekskantmøtrikker (16). (Detalje fig. C) Bemærk: Positionsnumrene i teksten henviser til positionsnumrene i hhv. afsnit 3.1 og 3.2 4.
Seite 27
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 27 DK/N Kontrollér, at tætningen på flaskeventilen er i anerkendt slange af tilstrækkelig længde (1,6 m), ordentlig stand og sidder på sin plads. Anvend der muliggør montering uden slangen får et ikke yderligere tætninger.
Seite 28
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 28 DK/N huse eller på steder, som ligger under jordplanet, eller som ikke har nogen luftgennemstrømning! Terrassevarmeren kan rengøres med alle gængse ikkeskurende og ikke brændbare væsker. Apparatet skal være ude af drift og tilstrækkeligt afkølet ved rengøring.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 29 Prima di mettere in funzione accensione: accensione piezoelettrica controllo: controllo termoelettrico della fiamma l’apparecchio per il riscaldamento allacciamento: bombola di gas fino a 11 kg leggete attentamente le avvertenze di sicurezza e le istruzioni per l’uso.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 30 1 cacciavite con intaglio a croce 2. La base del piede (10) viene avvitata al piede (9) con 1 vite a testa esagonale (12), la rispettiva 4. Montaggio (Fig. 1) rosetta (22) e 1 dado a testa esagonale (17).
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 31 oggetti infiammabili durante l’esercizio. effettuare una prova di tenuta con uno spray per la localizzazione delle perdite o un prodotto Al radiatore per esterni non si devono fissare altri schiumogeno su tutti i punti di raccordo.
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 32 azionando allo stesso tempo più volte l’accensione piezo. Dopo l’accensione il pulsante di regolazione deve rimanere premuto per ca. 10 secondi finché il bruciatore rimane in esercizio. Se la fiamma si spegne si può provare a riaccenderla solo dopo almeno 2 minuti.
Seite 33
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 33 EG Konformitätserklärung ® EC Declaration of Conformity Déclaration de Conformité CE EC ¢‹ÏˆÛË ÂÚÈ Ù˘ ·ÓÙ·fiÎÚÈÛ˘ EC Conformiteitsverklaring Dichiarazione di conformità CE Declaracion CE de Conformidad EC Overensstemmelseserklæring Declaração de conformidade CE...
Seite 34
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 34 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte.
Seite 35
Anleitung PS 12 - PS 12 Niro 17.01.2006 13:18 Uhr Seite 35 WARRANTY CERTIFICATE GARANTIE The product described in these instructions comes with a 2 year warranty Nous fournissons une garantie de 2 ans pour l’appareil décrit dans le mode covering defects.
