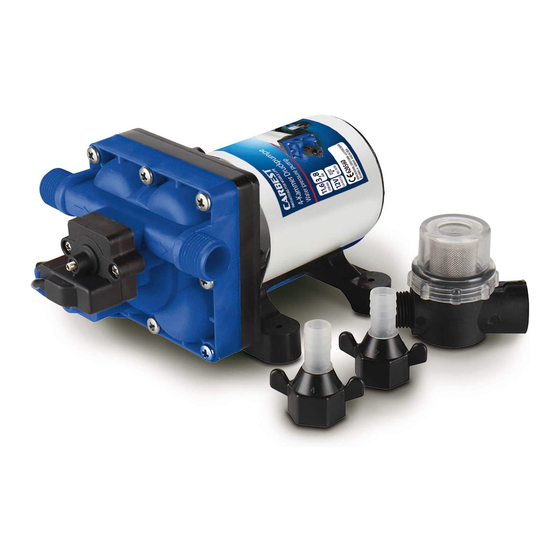

- Seite 1 4-KAMMER DRUCKPUMPE DIAPHRAGM PUMP 620560 12 V 11,3 LITER/MIN INCL. FILTER A MAX DE – BENUTZERHANDBUCH UK – USER‘S INSTRUCTION...
- Seite 2 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 DE BEDIENUNGSANLEITUNG 3 - 9 UK MANUAL 10 -15...
- Seite 3 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 INHALT MERKMALE 3 ANWENDUNGEN 3 INSTALLATION | Materialien | Einrichtung 4 – 5 DER BYPASS 6 GEWÄHRLEISTUNG 6 REPARATURSATZ 7 FEHLERSUCHE 8 EINSTELLUNGEN ABSCHALT-UND BYPASSDRUCK 9 VIELEN DANK, DASS SIE SICH FÜR UNSER PRODUKT ENTSCHIEDEN HABEN!
- Seite 4 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 INSTALLATION Material 1 Membranpumpe mit Zubehör 2 (mindestens) flexible, verstärkte Schlauchleitungsstücke, mit einer Quetsch- kraft von zweimal dem kritischen Einlassdruck, Schlauchstärke mindestens ½ Zoll 4 Schlauchklemmen und Schrauben aus Edelstahl 4 Schrauben zur Befestigung der Pumpe an der Montagefläche...
- Seite 5 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 12 Diese Pumpe muss an ihren eigenen Stromkreis angeschlossen werden Die positive Leitung (rot) an die positive Batterieklemme und die negative Leitung (schwarz) an die negative Batterieklemme anschließen 13 An einer gut erreichbaren Stelle sollte ein Schalter zur Unterbrechung der Stromzufuhr zur Pumpe angebracht werden Die Pumpe abstellen, wenn sie über einen längeren Zeitraum nicht gebraucht wird oder wenn der Tank...
-
Seite 6: Gewährleistung
Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 DER BYPASSS Bitte wenden Sie sich an einen qualifizierten Techniker, falls der Bypass ange- passt werden muss Durch falsche Anpassung des Bypasses kann die Pumpe beschädigt werden Der Bypass wurde für optimalen Betrieb der Pumpe vor- eingestellt Wenn für Ihre Anwendung eine andere Einstellung des Bypasses... - Seite 7 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 REPARATURSÄTZE Position Bezeichnung Menge Pumpenkopfbaugruppe Ventilbaugruppe Membranbaugruppe Motorbaugruppe Druckschalter Membran des Druckschalters Pumpenkopf Membran Gummifüße Motor...
- Seite 8 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 FEHLERSUCHE Pulsierender Materialfluss – Pumpe geht an und aus • Leitungen auf Knicke untersuchen • Rohrleitungen oder Anschlussstücke sind u U zu klein • Armaturen und Filter reinigen • Anschlussstücke auf Luftundichtigkeiten überprüfen Geräusche...
- Seite 9 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 ABSCHALT UND BYPASSDRUCK WIE FOLGT EINSTELLEN Die Pumpe entsprechend der folgenden Abbildung installieren 1. Druckeinstellung Einstellschraubentyp; 5/64-Inbusschlüssel 2. Bypasseinstellung Einstellschraubentyp; 5/64-Inbusschlüssel • Die Druckeinstellschraube vollständig entfernen; die Schraube in Bezug auf das Schalterge- häuse markieren, um einen Bezugspunkt für die Anzahl der »Umdrehungen«...
- Seite 10 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 CONTENTS FEATURES 10 APPLICATIONS 8 INSTALLATION |Materials | Setup 9 ABOUT THE BYPASS 10 WARRANTY 10 REPAIR KIT 11 TROUBLESHOOTING 12 ADJUST SHUT-OFF AND BY-PASS PRESSURES 13 THANK YOU FOR USING OUR PRODUCT! Please read this instruction carefully before operating and retain the instructions for future reference.
- Seite 11 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 INSTALLATION Materials 1 diaphragm pump with related accessories 2 (at least) pieces of flexible, reinforced hose piping, with collapsing strength of twice the inlet collapsing pressure, hose must be minimum ½“ 4 stainless steel hose clamps and screws...
-
Seite 12: Liability Limitations
Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 16 As the water supply pump is non-essential, reference the wire Chart under the electrical information Be sure to have the correct wire sizing for the length of wire you are using... - Seite 13 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 REPAIR KITS Description Quantity Pump Head Assembly Valve Assembly Diaphragm Assembly Motor Assembly Pressure switch Diaphragm of Pressure Switch Pump Head Diaphragm Rubber Feet Motor...
- Seite 14 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 TROUBLESHOOTING Pulsating flowpump cycles on and off • Check lines for kinks • Plumbing lines or fittings may be too small • Clean faucets and filters • Check fitting tightness for air leaks Noisy •...
- Seite 15 Carbest 4-Kammer Druckpumpe | Diaphragm Pump | 620560 USE THE FOLLOWING PROCESS TO ADJUST SHUTOFF AND BYPASS PRESSURES lnstall the pump as the following picture 1. pressure adjustment set set screw type; 5/64 allen key 2. bypass adjustment set screw type; 5/64 allen key •...
