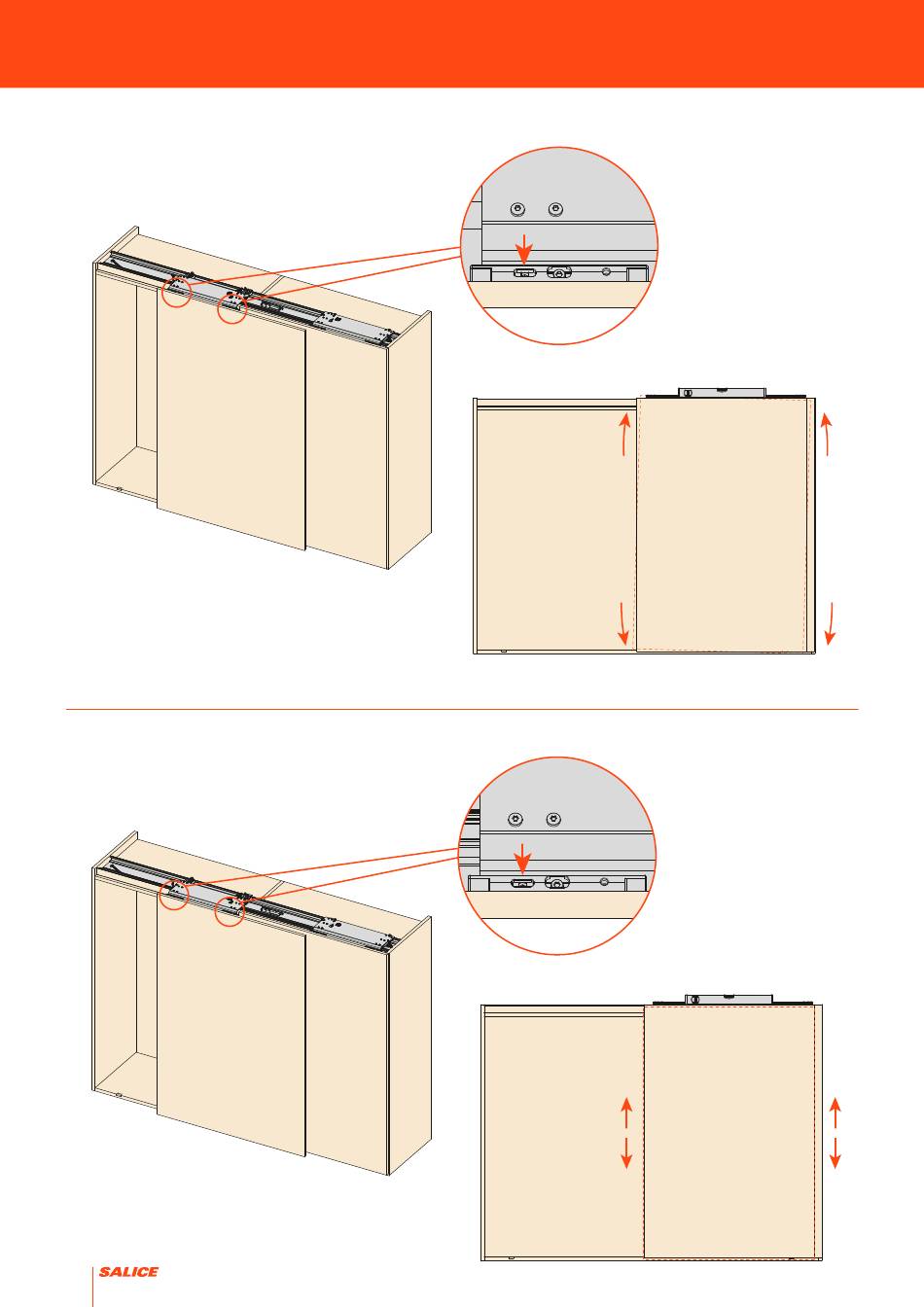

- Seite 1 Slider M35 - Verstellungen Die Türen öffnen und sie mittels der Ausrichtbeschläge horizontal einstellen. Die Türen öffnen und sie mittels der Ausrichtbeschläge vertikal einstellen.
- Seite 2 Die vertikale Mittelfuge (4 mm) durch die zur Möbelmitte eingebauten Ausrichtbeschläge einstellen. Die Tiefe der oberen Türseite (3 mm) mittels der seitlich am Laufwagen befindlichen Verstellschrauben einstellen.
- Seite 3 Slider M35 - Verstellungen Die Tiefe der unteren Türseite (3 mm) durch Lösen der Befestigungsschrauben (1) und Verwendung des auf den Ausschwenkplatten der Tragarme (2) eingebauten Excenters einstellen. Anschließend müssen die Befestigungsschrauben wieder festgezogen werden. Das Gehäuse für den Türstabilisator auf den Unterboden des Möbels in die vorbereitete Ausfräsung schrauben.
- Seite 4 Die auf dem Stabilisator (1) montierten Schrauben lösen. Die Türen dem Schließpunkt nähern und prüfen, dass die Position des Stabilisators korrekt ist. Anschließend müssen die Befestigungsschrauben wieder festgezogen werden. Die Distanzteile an der angegebenen Stelle positionieren.
- Seite 5 Slider M35 - Verstellungen Die Abdeckungen der Ausschwenkplatten positionieren. Die Geschwindigkeit des Türeinzugs kann durch die Änderung der auf den Laufwagen eingebauten Feder verstellt werden.
