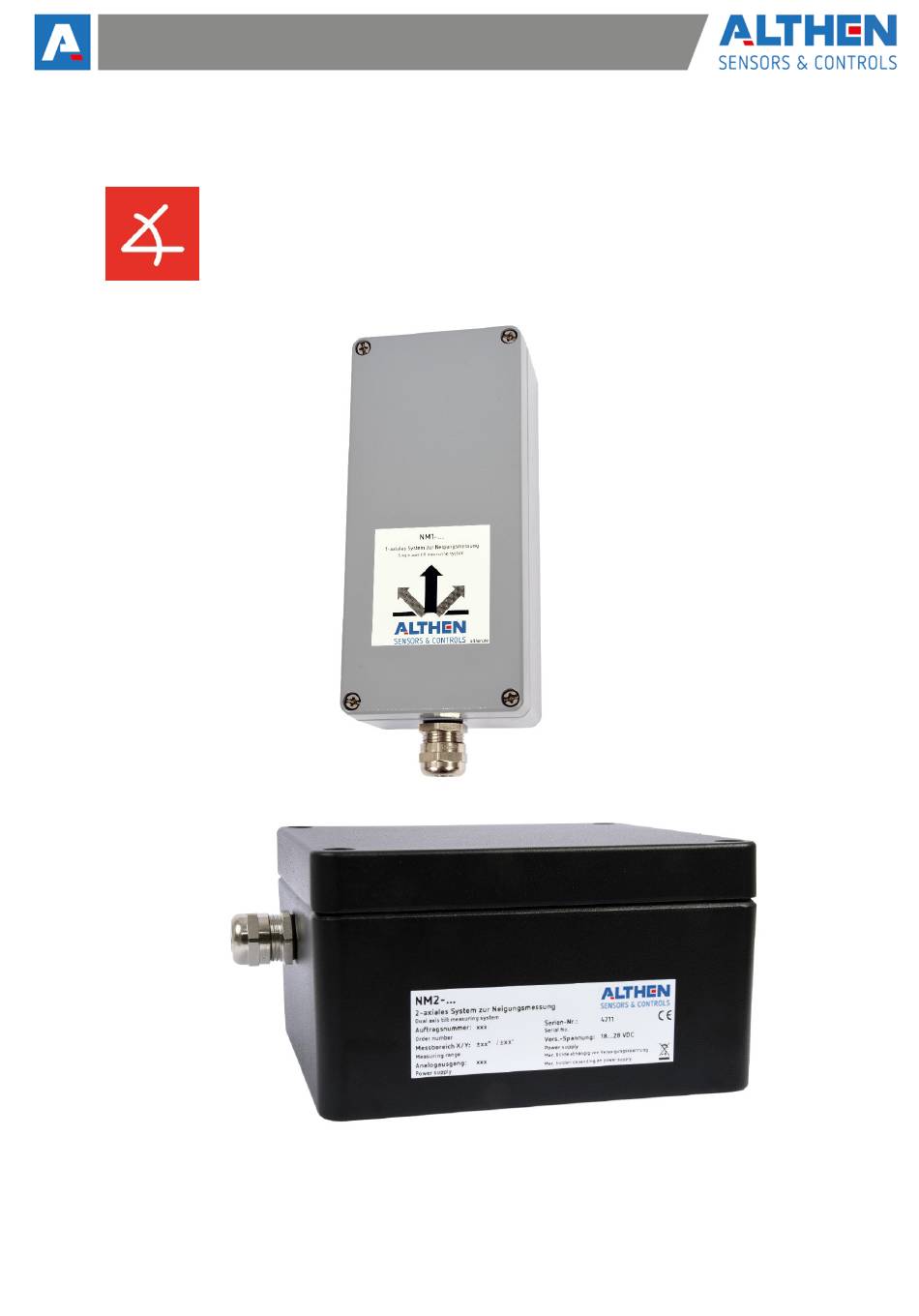

ALTHEN NM1-IP-4L Handbuch
Inhaltsverzeichnis
Quicklinks
Germany | Switzerland | Austria
Benelux
Althen GmbH Mess- & Sensortechnik
Althen bv Sensors & Controls
Tel: + 49 (0)6195 - 70060
Tel: +31 (0)70 392 4421
info@althen.de
sales@altheris.nl
1 / 2 Axiales Neigungswinkel-
Messsystem
France
Althen / DB Innovation
Tél : 0033 (0)4 67 78 61 66
info@althensensors.fr
Sweden
USA | Canada
Althen Sensors & Control AB
Altheris Inc Sensors & Controls Inc.
Tel. +46 (0)8 7 95 24 90
Tel: +1 858-633-3572
info@althensensors.de
info@althensensors.com
Other Countries
please contact us
by email at
sales@althensensors.com
www.althen.de
V2.1 deu
Inhaltsverzeichnis
Verwandte Anleitungen für ALTHEN NM1-IP-4L
Inhaltszusammenfassung für ALTHEN NM1-IP-4L
- Seite 1 Germany | Switzerland | Austria Benelux France Sweden USA | Canada Other Countries Althen GmbH Mess- & Sensortechnik Althen bv Sensors & Controls Althen / DB Innovation Althen Sensors & Control AB Altheris Inc Sensors & Controls Inc. please contact us...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Hinweise ..........................3 1.1 Sicherheitshinweise ........................... 3 1.2 Qualifiziertes Personal ........................3 1.3 Bestimmungsgemäße Verwendung ................... 3 2 Hinwseise zur Verwendung des Neigungswinkel-Messsystems ..........4 3 Technische Beschreibung ........................5 4 Anschlussbelegung ........................... 6 4.1 Versorgungsspannung ........................7 4.2 Galvanische Trennung ........................ -
Seite 3: Allgemeine Hinweise
Montage und Inbetriebnahme des Messsystems vertraut sind und über eine für ihre Tätigkeit entsprechende Qualifikation verfügen. 1.3 Bestimmungsgemäße Verwendung Die Messverstärker der Firma Althen GmbH Mess- und Sensortechnik dienen je nach Ausführung allein, oder in Verbindung mit einem oder mehreren Messwertaufnehmern zur Auswertung und Überwachung physikalischen Messgrößen. -
Seite 4: Hinwseise Zur Verwendung Des Neigungswinkel-Messsystems
2 Hinweise zur Verwendung des Neigungswinkel-Messsystems Die Parametrierung, nähere Informationen zur Skalierung sowie zum kundenspezifischen Hinweis: Analogausgang finden sie auf dem Zusatzblatt „Gerätekonfiguration“. Das Neigungswinkel-Messsystem darf nur für den vorgesehenen Verwendungszweck sowie bei den beschriebenen Betriebsbedingungen eingesetzt werden. Die Inbetriebnahme sowie jegliche Änderungen am Aufbau oder der Einstellung darf nur von entsprechend qualifizierten Personen durchgeführt werden. -
Seite 5: Technische Beschreibung
Hinweis: Neigungswinkel-Messsystem dürfen ohne ausdrückliche Zustimmung der Firma Althen GmbH Mess- und Sensortechnik erfolgen. Jede Veränderung schließt eine Haftung der Firma Althen GmbH Mess- und Sensortechnik für daraus resultierende Schäden aus. Es ist zu beachten, dass der (die) eingebauten Neigungssensor(en) nicht nur auf Neigungsänderungen, sondern auch auf Erschütterungen und Beschleunigungskräfte reagier(t)en. -
Seite 6: Anschlussbelegung
Die Beschaltung des Neigungswinkel-Messsystems erfolgt über die EMV-Kabelverschraubung auf die Zugfederklemmen. Der maximale Anschlussquerschnitt beträgt hierbei 2,5 mm². Beim elektrischen Anschluss des Messverstärkers über die EMV-Kabelverschraubung an die Zugfederklemmen sind die EMV-Montagehinweise zu beachten. NM1-IP-4L-12E/24E Klemme Bezeichnung +Versorgungsspannung +Ub Masse Versorgungsspannung... -
Seite 7: Versorgungsspannung
4.1 Versorgungsspannung Version -12E-: Bei der Ausführung -12E- beträgt die Versorgungsspannung nominell 12 Vdc. Sie kann im Bereich von 10…18 Vdc liegen. Bei Ausführung 24E beträgt die nominelle Versorgungsspannung 24 Vdc. Sie kann im Bereich von 18 … 30 V liegen. Wenn die Versorgungsspannung /bzw. interne Versorgung anliegt, wird dies mit 2 internen LEDs angezeigt. -
Seite 8: Inbetriebnahme
5 Inbetriebnahme (Version NM1-IP-4L) Das Messsystem ist vertikal auszurichten (Kabelverschraubung unten); ■ Neigungswinkel-Messsystem auf einer vertikalen Fläche am Messobjekt montieren; ■ Die Befestigungskanäle sind nach Abnahme des Gehäusedeckels sichtbar. Das Neigungswinkel-Messsystem ist gemäß der Anschlussbelegung anzuschließen. Die EMV-Montagehinweise (siehe Zeichnung Anhang) sind unbedingt zu beachten. -
Seite 9: Darstellung / Messachse
5.1 Darstellung / Messachse Ausführung ..010.. 0 Volt … +5 Volt … +10 Volt Ausführung ..B10.. -10 Volt … 0 Volt … +10 Volt Skalierung Ausführung ..020.. 0 mA … 10 mA … 20 mA Analogausgang Ausführung ..420.. 4 mA … 12 mA … 20 mA Messachse AccuStar Neigungssensor... - Seite 10 Neigungswinkel-Meßsystem Typ NM2-4L-... Skalierung Analogausgang Skalierung Analogausgang X-Achse Y-Achse Ausführung ..010.. 0 Volt … +5 Volt … +10 Volt 0 Volt … +5 Volt … +10 Volt Ausführung ..B10.. -10 Volt … 0 Volt … +10 Volt -10 Volt … 0 Volt … +10 Volt Ausführung ..020..
-
Seite 11: Abgleich / Justierung Des Neigungswinkel-Messsystems
Digital Multimeter am Analogausgang und Masse Analogausgang anschließen. (Siehe Kapitel 4: Anschlussbelegung) Das Messobjekt ist mit einem geeigneten Messgerät (z.B. Präzisionswasserwaage; Pro3600 der Firma Althen) exakt vertikal, oder horizontal, auszurichten Mit dem Potentiometer NULLPUNKT ist am Digitalmultimeter exakt der Wert gemäß der unteren Tabelle einzustellen. -
Seite 12: Berechnung Neigungswinkel
5.5 Berechnung Neigungswinkel Version -010- definierter Winkel 5 V+ x 5 V Analogausgang = Messbereichsendwert Version -B10- definierter Winkel x 10 V Analogausgang = Messbereichsendwert Version -420- definierter Winkel 12 mA+ x 8 mA Analogausgang = Messbereichsendwert Version -020- definierter Winkel 10 mA+ x 10 mA Analogausgang =... -
Seite 13: Wartung
über den Haus-/Restmüll zu entsorgen. Stattdessen müssen diese bei den entsprechenden Stellen separat gesammelt und entsorgt werden. Verstärker und anderes messtechnisches Gerät, welches von Althen Mess- & Sensortechnik GmbH hergestellt und verkauft wurde, dient ausschließlich dem gewerblichen Gebrauch (b2b). Diese Altgeräte dürfen nicht bei den Sammelstellen öffentlich-rechtlicher Entsorgungsträger abgegeben werden,... -
Seite 14: Anhang
NM2:160x160x91mm NM1: ca. 1000g Gewicht: NM2: ca. 2300g Lagertemperaturbereich: -20°C … +60°C Betriebstemperatur: -20°C … +60°C Bestellbezeichnung NM1-IP-4L… 1-Axiales Neigungswinkel-Messsystem NM2-IP-4L… 2-Axiales Neigungswinkel-Messsystem …-12E-… Versorgungsspannung: 10 … 18 VDC Versorgungsspannung: 18 … 30 VDC …-24E-… …-010-… Analogausgang: 0 … 10 V; Nullpunkt bei 5 V …-B10-…... -
Seite 15: Gehäuse Abmessungen
Gehäuse Abmessungen 15 | 20... -
Seite 16: Emv-Kabeldurchführung Montagehinweise
EMV-Kabeldurchführung Montagehinweise 16 | 20... -
Seite 17: Accustar Datenblatt
Accustar Datenblatt 17 | 20... - Seite 18 18 | 20...
- Seite 19 19 | 20...
- Seite 20 Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. 20 | 20...
