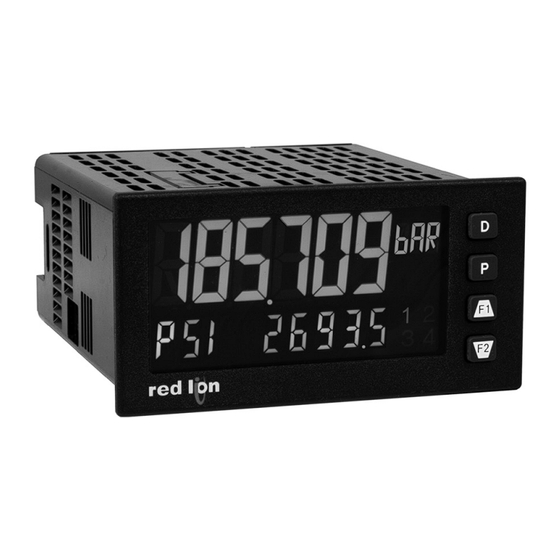

MODELL PAX2S ‒ 1/8 DIN EINBAU-DEHNUNGSMESSGERÄT
BESCHREIBUNG
Das Einbau-Dehnungsmessgerät PAX2S bietet zahlreiche Leistungsmerkmale
und Funktionen, die einen weiten industriellen An-wendungsbereich abdecken.
Das PAX2S hat einen Dehnungsmessgerät-Eingang zum Verarbeiten
verschiedener
Arten
von
Brü-ckenkonfigurationen,
Kraftmessdosen-, Druck- und Drehmomentsensoren. Die optionalen Einsteck-
Ausgangskarten ermöglichen ein Konfigurieren des Messgerätes für heutige
Anwendungen und erlauben gleichzeitig einfache Upgrades für zukünftige
Erfordernisse.
Das PAX2S besitzt ein zweizeiliges Display mit einer 0,71" großen,
6-stelligen oberen Dreifarb-Display-Zeile und einer 0,35" großen, 9-stelligen
grünen untere Display-Zeile. Das Messgerät bietet außerdem eine Anzeige mit
programmierbaren Einheiten, um das Display mit Maßeinheiten zu verknüpfen.
Die Möglichkeit des Änderns der Displayfarbe erlaubt Maschinenbedienern
eine visuelle Anzeige von veränderten Bedingungen auch dann, wenn sich der
Bediener nicht nahe genug am Display aufhält, um den eigentlichen Anzeigewert
ablesen zu können. Außerdem erlaubt eine universelle Stromversorgung
ultimative Flexibilität für Wechselstrom- und Gleichstromeingänge. Das
Messgerät bietet einen MAX- und MIN-Messwertspeicher mit programmierbarer
Erfassungszeit. Die Erfassungszeit dient zum Verhindern einer Detektion
falscher max- oder min-Messwerte, die während Einschalt- oder ungewöhnlicher
Prozessereignisse eintreten können. Der Signaltotalisator (-integrator) kann zum
Berechnen eines Zeit-Eingangs-Produkt verwendet werden, das dafür verwendet
werden kann, eine Ablesung des totalisierten Gewichts zu ermöglichen oder
Service-Intervalle von Motoren, Pumpen usw. zu berechnen.
Das Messgerät hat bis zu vier Sollwert-Ausgänge, die auf optionalen
Einsteckkarten implementiert sind. Die Steckkarten bieten Dual-FORM-C-
Relais-, Quad FORM-A- oder Quad-Sinking- oder Quad-Sourcing-Logik-
Ausgänge mit offenem Kollektor. Die Soll-wert-Alarme können an eine Vielzahl
verschiedener Steuerungs- und Alarmanforderungen angepasst werden. Das
PAX2 kann auf die Verwendung des Modbus-Protokolls programmiert werden.
Mit Modbus hat der Benutzer Zugriff auf alle Konfigurationsparameter.
Messwerte und Alarmsollwerte können über den Bus gesteuert werden. Darüber
hinaus besitzt das Messgerät eine Funktion, die es einem räumlich abgesetzten
ABMESSUNGEN in Inch (mm)
1.95
(49.53)
3.80 (96.52)
einschließlich
Hinweis: Der empfohlene Mindestfreiraum (hinter dem Paneel) für die
Installation der Montagespange ist 2,1" (53,4) H × 5,5" (140) B.
1
2
3
4
0.10
(2.54)
z KRAFTMESSDOSEN-, DRUCK- UND DREHMOMENT-
BRÜCKENEINGÄNGE
z UNIVERSELLE WECHSELSTROM-/GLEICHSTROMVERSORGUNG
z AUSWÄHLBARE BRÜCKENERREGUNG 5 V‒ ODER 10 V‒
z PROGRAMMIERBARE AUTO-NULL-NACHFÜHRUNG
z 6/9-STELLIGES ZWEIZEILIGES/DREIFARBDISPLAY MIT 0,71" UND
0,35" HOHEN ZIFFERN
z ANZEIGE MIT PROGRAMMIERBAREN EINHEITEN
z ANZEIGE MIT VARIABLEM KONTRAST UND VARIABLER HEL-
LIGKEIT
z UMWANDLUNGSRATE MIT BIS ZU 160 ABTASTUNGEN PRO
SEKUNDE
z EINGEBAUTER USB-PROGRAMMIERPORT ZUR KONFIGURIERUNG
DER EINHEIT MIT CRIMSON-PROGRAMMIER-SOFTWARE
z ABGEDICHTETE FRONTEINFASSUNG NACH NEMA 4X/IP65
Computer erlaubt, die Ausgänge des Messgerätes direkt zu steuern.
Kommunikations- und Busfähigkeiten sind auch als optionale Karten verfügbar.
Dazu gehören RS232, RS485, DeviceNet und Profibus-DP.
Das PAX2 enthält einen eingebauten USB-Programmierport. Mit einem
Windows®-gestützten Programm, das durch Red Lion Controls zur Verfügung
gestellt wird, können Konfigurationsdaten zu dem PAX2 heruntergeladen
werden, ohne dass zusätzliche optionale Karten benötigt werden. Ein lineares
Gleichstromausgangssignal ist als eine optionale Steckkarte verfügbar. Die
Karte gibt entweder 20 mA- oder 10 V-Signale aus. Der Ausgang kann
unabhängig vom Eingangsbereich skaliert werden und kann entweder den
Eingangs-, den Totalisator-, die max- oder min-Messwerte oder alle Sollwerte
verfolgen. Nach der Erstkonfiguration des Messgerätes kann die Parameter-
Programmierung vollständig gegen weitere Modifizierungen gesperrt werden,
oder es werden nur ausgewählte Werte für eine schnelle Eingabe zugänglich
gemacht. Das Messgerät wurde speziell für anspruchsvolle industrielle
Umgebungen konstruiert. Mit einer nach NEMA 4X/IP65 abgedichteten
Einfassung und umfangreichen Tests auf Störrauschen unter Beachtung der
CE-Anforderungen bietet das Messgerät eine belastbare, zuverlässige Lösung
für zahlreiche Anwendungen.
SICHERHEITSÜBERBLICK
Alle sicherheitsbezogenen Vorschriften, lokalen Regelwerke und
Anweisungen, die im vorliegenden Text oder auf der Ausrüstung erscheinen,
müssen befolgt werden, um die persönliche Sicherheit zu gewährleisten und um
Schäden an den angeschlossenen In-strumenten oder Ausrüstungsgegenständen
zu vermeiden. Wenn die Ausrüstung nicht in der vom Hersteller vorgeschriebenen
Weise genutzt wird, so kann der durch die Ausrüstung gewährte Schutz
beeinträchtigt werden. Diese Einheit darf nicht dafür verwendet werden,
Motoren, Ventile oder andere Aktuatoren, die nicht mit Schutzeinrichtungen
versehen sind, direkt anzusteuern. Zuwider-handlungen können im Fall von
Fehlfunktionen der Einheit zu Personen- oder Sachschäden führen.
VORSICHT: Lebensgefahr.
Vor der Installation oder
Inbetriebnahme der Einheit sind die
Anweisungen vollständig zu lesen.
1.75
(44.45)
4.14 (105)
1
VORSICHT: Gefahr eines Stromschlags.
AUSSCHNITT
3.60 (91.44)
