Seite 1: Inhaltsverzeichnis

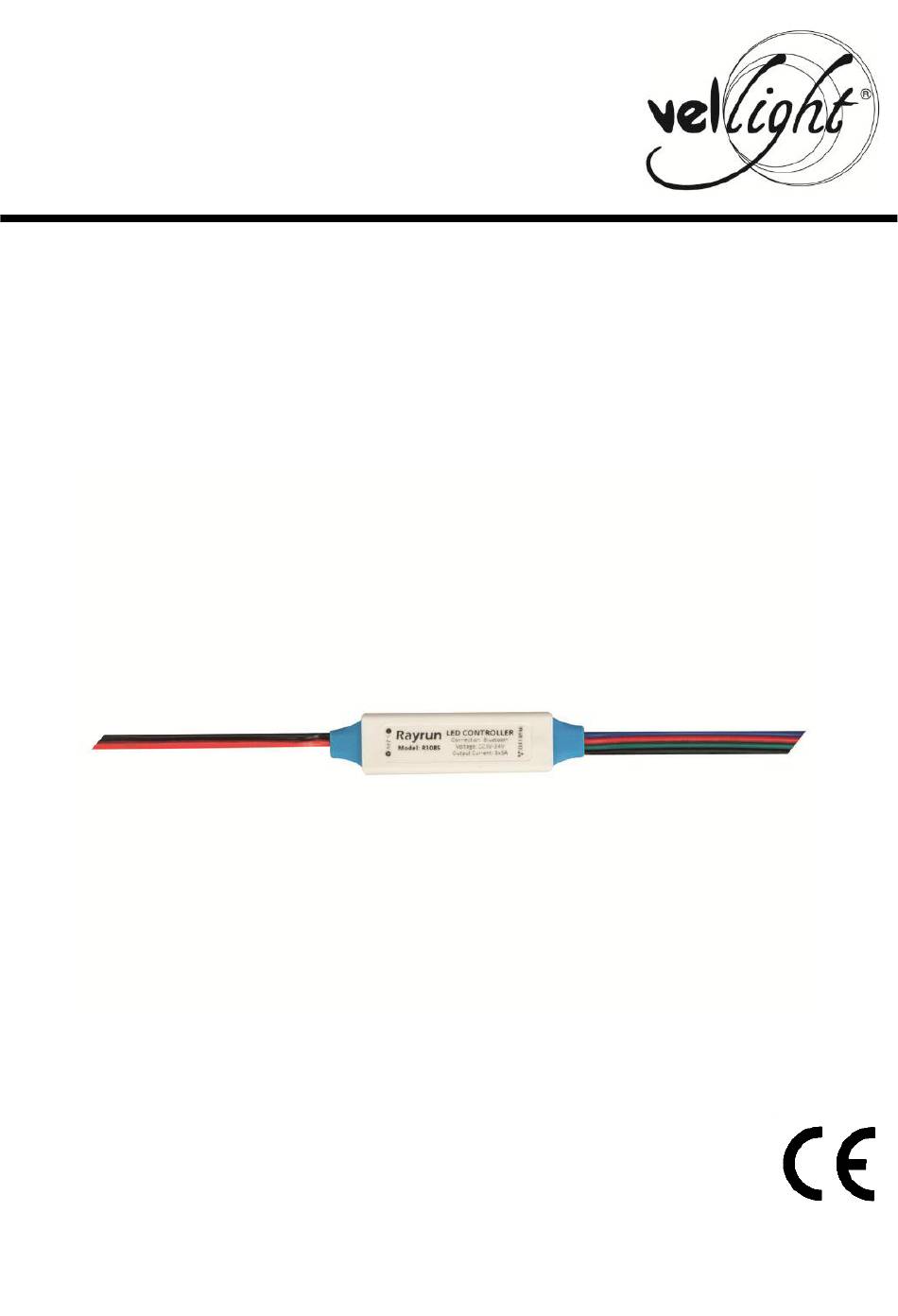

LEDC16 SMARTPHONE RGB LED CONTROLLER RGB LED-CONTROLLER VOOR SMARTPHONE CONTRÔLEUR LED RVB POUR SMARTPHONE CONTROLADOR LED RGB PARA SMARTPHONE RGB LED-CONTROLLER FÜR SMARTPHONE CONTROLADOR RGB LED PARA SMARTPHONE USER MANUAL GEBRUIKERSHANDLEIDING MODE D'EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG MANUAL DO UTILIZADOR...
Seite 3: Safety Instructions
Respect the local environmental rules. If in doubt, contact your local waste disposal authorities. Thank you for choosing Vellight ® ! Please read the manual thoroughly before bringing this device into service.
Seite 4: Advanced Features
LEDC16 sure the power supply voltage is the same as the LED load and the power can handle the load wattage. LED Output The controller supports constant voltage driving LED devices with common anode connection. The black cable on the output side is the common anode and connects to the power supply positive inside the controller.
Seite 5: Technical Specifications
LEDC16 Apps and Links ColorEasy on iOS: https://itunes.apple.com/us/app/color-easy/id783581615?mt=8 ColorEasy on Android: https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en Technical Specifications power supply 6-24 VDC maximum load 3 x 5 A PWM frequency ± 8 kHz connection method Bluetooth V2.1 Class 2 connection distance > 15 m in open area...
Seite 6: Gebruikershandleiding
Eigenschappen  ® ideaal voor gebruik met Vellight ledstrips (bijv. LEDS01B).  Bluetooth-verbinding met smartphone of tablet Android: ColorEasy-app iOS (iPhone, iPod touch en iPad): ColorEasy-app ...
Seite 7 LEDC16 Installatie Voeding Koppel de rode voedingskabel aan de positieve aansluiting en de zwarte voedingskabel op de negatieve aansluiting. Controleer of de netspanning overeenkomt met de led-belasting en of deze de belastingsspanning kan verwerken. Led-uitgang De controller ondersteunt constante spanning led-drivers met gemeenschappelijke anode- aansluiting.
Seite 8: Reiniging En Onderhoud
LEDC16 Reiniging en onderhoud  Dit toestel heeft geen speciaal onderhoud nodig.  Reinig het toestel af en toe schoon met een vochtige doek. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten om het toestel te reinigen. Apps en links ColorEasy op iOS: https://itunes.apple.com/us/app/color-easy/id783581615?mt=8...
Seite 9: Mode D'emploi
Caractéristiques  ® idéal pour une utilisation avec des flexibles LED Vellight (p. ex. LEDS01B)  connexion Bluetooth avec smartphone ou tablette Android : application ColorEasy iOS (iPhone, iPod touch et iPad) : application ColorEasy ...
Seite 10: Caractéristiques Avancées
LEDC16 Installation Alimentation Connecter le câble d'alimentation rouge au positif du connecteur et le câble d'alimentation noir au négatif du connecteur. S'assurer que la tension d’alimentation correspond à la charge de LED et que celle-ci peut supporter la puissance de charge.
Seite 11: Spécifications Techniques
LEDC16 agressifs, de solvants ni de détergents puissants. Applications et liens ColorEasy sur iOS : https://itunes.apple.com/us/app/color-easy/id783581615?mt=8 ColorEasy sur Android : https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en Spécifications techniques alimentation 6-24 VCC charge maximale 3 x 5 A fréquence MLI ± 8 kHz connexion Bluetooth V2.1 Class 2 portée...
Seite 12: Instrucciones De Seguridad
Características  ideal para el uso con las cintas de LEDs Vellight ® (p.ej. LEDS01B) ...
Seite 13: Características Avanzadas
LEDC16 Instalación Alimentación Conecte el cable rojo de alimentación al ‘+’ de la alimentación y el cable negro al ‘-‘de la alimentación. Asegúrese de que la tensión de salida y la potencia de la alimentación coincidan con los requisitos de los LEDs.
Seite 14: Limpieza Y Mantenimiento
LEDC16 Limpieza y mantenimiento  Este controlador no necesita mantenimiento especial.  Limpie el controlador de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato. Apps y Enlaces ColorEasy en iOS: https://itunes.apple.com/us/app/color-easy/id783581615?mt=8...
Seite 15: Eigenschaften
Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Vellight ® entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.
Seite 16: Anwendung
LEDC16 Installation Stromversorgung Verbinden Sie den roten Netzanschluss mit ‘+’ der Stromversorgung und den schwarzen Netzanschluss mit ‘-‘. Achten Sie darauf, dass die Ausgangsspannung und die Leistung der Stromversorgung den Erfordernissen für die LEDs entsprechen. LED-Ausgang Der Controller eignet sich für Konstantstrom LED-Geräte mit einem gemeinsamen Anodenanschluss.
Seite 17: Reinigung Und Wartung
LEDC16 Reinigung und Wartung  Das Gerät erfordert keine besondere Wartung.  Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel. Apps und Links ColorEasy für iOS: https://itunes.apple.com/us/app/color-easy/id783581615?mt=8 ColorEasy für Android: https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en...
Seite 18: Instruções De Segurança
Características  ® ideal para utilizar com as faixas LED Vellight (por ex. LEDS01B)  Ligação Bluetooth com smartphone ou tablet dispositivo Android: aplicação ColorEasy dispositivo iOS (iPhone, iPod táctil e iPad): aplicação ColorEasy...
Seite 19: Instalação
LEDC16 Instalação Alimentação Ligue o cabo vermelho ao pólo positivo e o cabo preto ao pólo negativo. Certifique-se de que a tensão da fonte de alimentação é a mesma da carga LED e que a alimentação pode suportar a potência da carga.
Seite 20: Limpeza E Manutenção
LEDC16 Limpeza e manutenção  Este controlador não necessita de qualquer manutenção especial.  Ocasionalmente, deve limpar o controlador com um pano húmido para que se mantenha como novo. Evite o uso de químicos abrasivos, dissolventes para limpeza ou detergentes concentrados.
Seite 21 levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar. Velleman® Service and Quality Warranty • Valt niet onder waarborg: Since its foundation in 1972, Velleman® acquired extensive experience in - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt the electronics world and currently distributes its products in over 85 aan het toestel (bv.
Seite 22 - tout dommage à cause d’une utilisation commerciale, professionnelle ou • Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. collective de l’appareil (la période de garantie sera réduite à 6 mois lors antes de devolver el aparato. Si no se encuentra un defecto en el artículo d’une utilisation professionnelle) ;...
Seite 23 Garantia de serviço e de qualidade Velleman® Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE.
